Оттегляне
1. Свалете тапицерията на вратата.
За повече информация вижте глава: Тапицерия на задната врата (501-05 Вътрешна тапицерия, Демонтаж и монтаж).
2. Внимателно отстранете пластмасовия лист, за да разкриете механизма.
3. Освободете скобата, изключете и премахнете тягата на електромагнита на ключалката.
4. Освободете скобата и отделете вътрешната ръкохватка от заключващия механизъм.
5. Отстранете 3-те винта, закрепващи основната плоча.

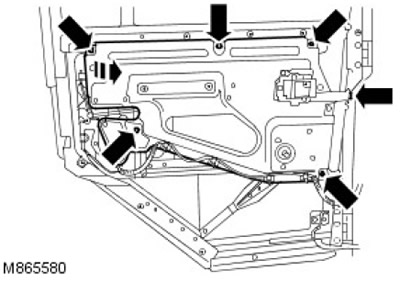

6. Разхлабете останалите болтове и гайката, преместете опорния панел далеч от вратата и го съхранявайте в това положение за достъп.
7. Изключете електрическия конектор на соленоида.

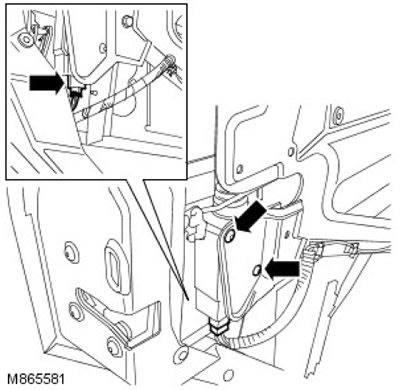

8. Извийте 2 винта за закрепване на електромагнита.
9. Отстранете централния щифт от оста на коляновия вал и освободете оста от основната плоча.

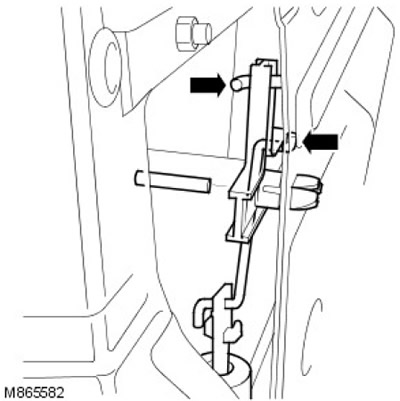

10. Изключете огънатия лост от тягата на бутона на ключалката и извадете от тягата на електромагнита на ключалката.
11. Отстранете соленоида на ключалката на вратата.
12. Отстранете пръта от електромагнита.
Инсталиране
1. Свържете пръта към електромагнита, монтирайте електромагнита, монтирайте манивелата и свържете бутона за заключване към пръта.
2. Прикрепете манивелата към основната плоча и монтирайте централния щифт.
3. Подравнете позицията на електромагнита и завийте и затегнете винтовете.
4. Свържете електрическия конектор на електромагнита.
5. Инсталирайте болтовете на основната плоча и затегнете всички болтове и гайки до 10 Nm (7 lb-ft).
6. Свържете оста на вътрешната дръжка към ключалката и я закрепете със скобата.
7. Инсталирайте и закрепете соленоидния прът.
8. Поставете пластмасовия лист.
9. Монтирайте панела на вратата.
За повече информация вижте глава: Тапицерия на задната врата (501-05 Вътрешна тапицерия, Демонтаж и монтаж).
