Оттегляне
1. Разхлабете гайките на предните колела.
2.
ПРЕДУПРЕЖДЕНИЕ: Сигурна поддръжка. Повдигнете предната част на колата.
3. Свалете колелото.
4. Отстранете шплентите от монтажните щифтове на челюстта.
5. Отстранете фиксаторите и пружините на спирачните накладки.
6. Отстранете спирачните накладки и подложките (ако са инсталирани).
7. Преместете назад мрежата на спирачния маркуч.
8. С помощта на подходяща скоба захванете спирачния маркуч.
9. Поставете контейнер под спирачния апарат, за да съберете разлятата течност.
10. Разхлабете фитинга на спирачния тръбопровод и го изключете от шублера.
11. Запушете отворените връзки на спирачния тръбопровод и апарата с тапи.
12. Развийте 2 болта за закрепване на опората.
13. Свалете спирачния апарат.
ПРЕДУПРЕЖДЕНИЕ: Не разделяйте половините на шублера.
14. Почистете външните повърхности на шублера с аерозолен почистващ препарат за спирачки.

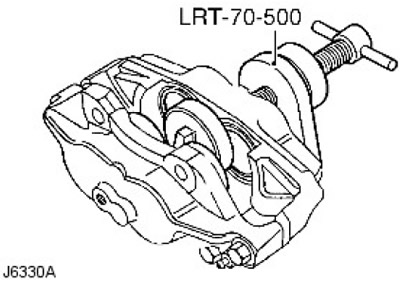

15. С помощта на специалния инструмент LRT-70-500 затегнете буталата във вътрешната половина на шублера. Внимателно, внимавайте да не изцапате пръстите си и ВНИМАТЕЛНО подайте въздух под налягане към входа на спирачната течност, за да изместите буталата. Малко вероятно е буталата да се изместят едновременно, регулирайте степента на изместване с подходящо парче дърво, поставено между съответното бутало и шублер.
16. Накрая отстранете буталата, като маркирате според техните отвори.
17. Отстранете държача на чистачката, като поставите тъпа отвертка между държача и чистачката. Внимателно повдигнете държача от входния край на отвора.
18. Като внимавате да не повредите уплътнителните жлебове, отстранете чистачката и течното уплътнение.
19. Използвайте само чиста спирачна течност, чисти отвори, бутала и уплътнителни вдлъбнатини. Ако шублерът или буталата са ръждясали или не са в перфектно състояние, трябва да се монтират нови елементи.
20. Нанесете спирачна течност върху новото уплътнение на течността. Използвайте само пръстите си, за да освободите уплътнението в жлеба в отвора. Уверете се, че уплътнението е поставено правилно. Течното уплътнение и вдлъбнатината имат различно сечение, така че след като уплътнението е монтирано, то леко стърчи на допир над ръба на входния край на отвора.
21. Нанесете спирачна течност на съответното бутало. Поставете го ръчно в отвора, без да го накланяте. Докато поставяте, не накланяйте буталото, оставете го да стърчи от отвора с около 8 mm.
22. Нанесете спирачна течност върху нова чистачка и я поставете в държача. Плъзнете модула на маншетното уплътнение с държача (първо уплътнението) върху изпъкналото бутало във вдлъбнатината на отвора. Използвайте скобата на буталото, за да натиснете държача на маншета и буталото на място.
23. Затегнете външните бутала и следвайте същата процедура, за да премахнете и монтирате външните бутала и уплътненията.
Инсталиране
1. Почистете свързващите повърхности на шублера и главината.
2. Монтирайте шублера на главината, завийте болтовете и ги затегнете (момент на затягане 82 Nm).
3. Отстранете щепселите от свързващите отвори на спирачния тръбопровод и шублера и избършете връзките.
4. Свържете линията към опората, затегнете фитинга (момент на затягане 15 Nm).
5. Нанесете тънък слой грес върху задната част на спирачните накладки.

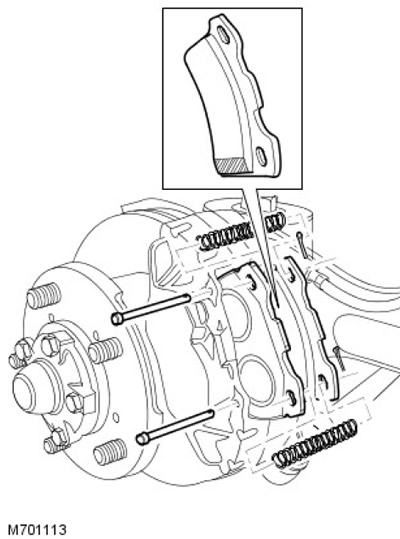

6. Монтирайте спирачните накладки върху шублерите. Започвайки с превозни средства от моделна година 2002, уверете се, че спирачните накладки са правилно монтирани. Илюстрацията показва как трябва да се настрои фаската на предния ръб.
7. Поставете фиксаторите и пружините на спирачните накладки.
8. Монтирайте шплентите в фиксаторите.
9. Отстранете скобата на спирачния маркуч.
10. Отстранете въздуха от спирачната система.
За повече информация вижте глава: Обезвъздушаване на спирачната система (206-00 Спирачна система - Обща информация, Общи процедури).
11. Натиснете педала на спирачката, за да поставите накладките върху дисковете.
12. Монтирайте колелата, свалете опорите на осите и затегнете гайките на колелата (момент на затягане 130 Nm).
