Оттегляне
1. Изключете проводника на "тегло" от акумулаторната батерия.
За повече информация вижте главата: Изключване и свързване на батерията (414-01 батерия, приставка за батерията и кабели, общи процедури).
2. Свалете охлаждащия вентилатор.
За повече информация вижте глава: Охлаждащ вентилатор (303-03 Охлаждане на двигателя - ID4 2.4L дизелов двигател, демонтаж - повторно монтиране).
3. Разхлабете задвижващия ремък на аксесоарите.
- Завъртете обтегача на спомагателния задвижващ ремък по посока на часовниковата стрелка.
четири.
ПРЕДУПРЕЖДЕНИЕ: Не работете върху превозно средство, което има само един крик. Винаги поддържайте автомобила със стойки за крикове.
Повдигнете колата и поставете стойки под нея.
5.
Предупреждения:
- Уверете се, че зоната около частта е чиста и без отломки.
- Запушете всички дупки. Използвайте нови капачки.
- Ако течността на кормилното управление попадне върху боята, замърсената зона трябва незабавно да се измие със студена вода.
Изключете съединението на тръбопровода за високо налягане на усилвателя на кормилното управление.

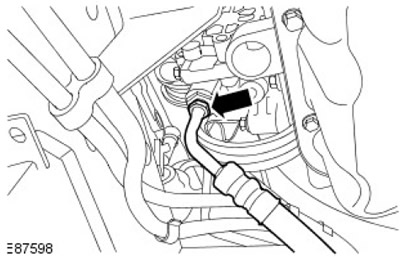

- Отстранете уплътнителния пръстен и го изпратете за рециклиране.

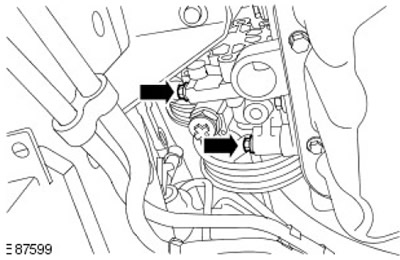

6. Отстранете 2 болта на помпата на кормилното управление.
7. Разкачете закрепването на резервоара на усилвателя на кормилното управление.

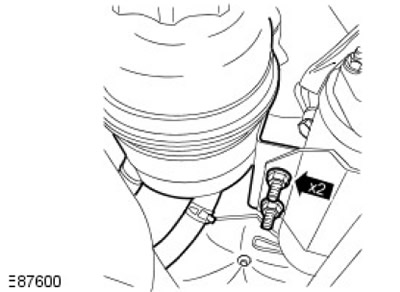

- Разхлабете 2-те гайки.
8. Изключете захранващия маркуч от резервоара за течност на кормилното управление.

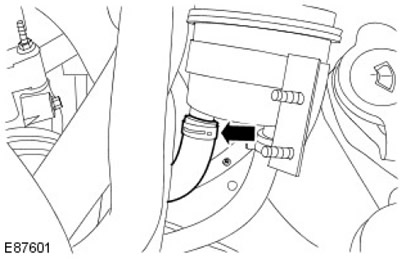

- Освободете скобата.
9. Свалете помпата на кормилното управление.

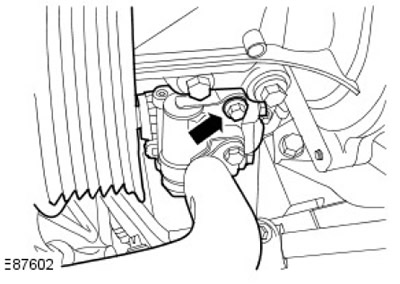

- Отстранете болта.
Инсталиране
1. Монтирайте помпата на кормилното управление.
- Въртящ момент до 23 Nm.
2.

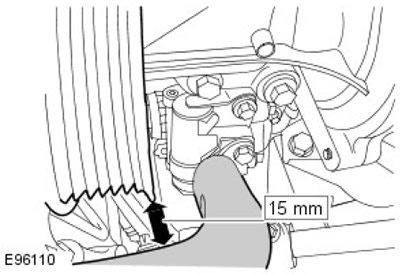

ВНИМАНИЕ: Трябва да има разстояние от най-малко 15 mm между ролката на помпата на кормилното управление и маркуча на гърба на шайбата. Регулирайте позицията на маркуча, ако е необходимо.
Свържете захранващия маркуч към резервоара за течност на кормилното управление.
- Прикрепете скобата.
- Проверете за правилна хлабина между шайбата на помпата на сервоуправление и маркуча.
3. Фиксирайте резервоара на усилвателя на кормилното управление.

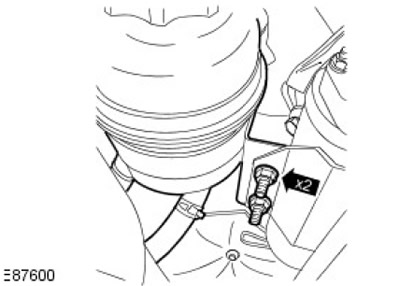

- Завъртане до 4 Nm.

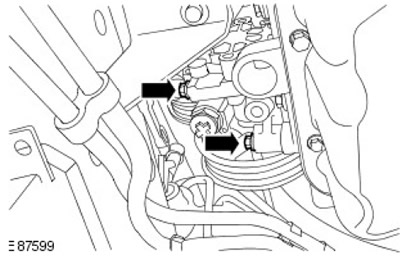

4. Затегнете до 23 Nm.
5.
ЗАБЕЛЕЖКА: Премахнете и изхвърлете мъничетата.
ЗАБЕЛЕЖКА: Инсталирайте о-пръстена.
Свържете съединението на тръбопровода за високо налягане на усилвателя на кормилното управление.

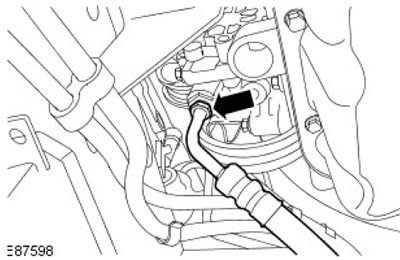

- Завъртете до 25 Nm (18 lb/ft).
6. Затегнете задвижващия ремък на аксесоарите.
- Завъртете обтегача на спомагателния задвижващ ремък по посока на часовниковата стрелка.
7. Инсталирайте охлаждащия вентилатор.
За повече информация вижте глава: Охлаждащ вентилатор (303-03 Охлаждане на двигателя - ID4 2.4L дизелов двигател, демонтаж - повторно монтиране).
8. Свържете проводник с "тегло" към акумулаторната батерия. За повече информация вижте главата: Свързване на батерията (414-01 Батерия, монтаж на батерията и кабели, Общи процедури).
9. Добавете работна течност към системата за сервоуправление и обезвъздушете системата.
За повече информация вижте глава: Пълнене и обезвъздушаване на кормилната уредба (211-00 Кормилна система - Обща информация, Общи процедури).
