Демонтаж
1. Повдигнете задната част на автомобила.
ПРЕДУПРЕЖДЕНИЕ: Не работете под превозно средство, повдигнато само на крик или повдигач. Винаги поставяйте предпазни подпори.
2. Свалете колелото.
3. Отстранете 6-те винта, закрепващи фланеца на задвижващия вал към фланеца на изходящия вал на диференциала, и отстранете трите пластини на болтовете. Изхвърлете болтовете.

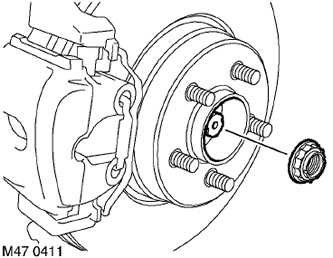

4. Отстранете заключващия щифт на гайката на главината на колелото.
5. С асистент, натискащ спирачния педал, отстранете и изхвърлете гайката на главината на колелото.
6. Свалете спирачния диск.
СПИРАЧНА СИСТЕМА, Спирачен диск - предни спирачки, Спирачен диск - задни спирачки.

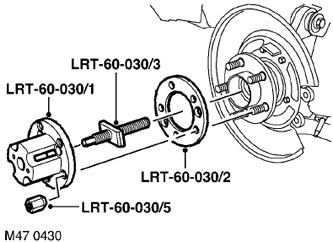

7. Монтирайте централния винт LRT-60-030/3 в инструмента LRT-60-030/1 и го свържете към главината през междинния фланец LRT-60-030/2. Закрепете връзката с гайки LRT-60-030/5.
8. Докато затягате централния винт, натиснете задвижващия вал от главината на колелото.
9. Отстранете приспособленията.
10. Инсталирайте крика, като го поставите върху долното рамо на окачването.

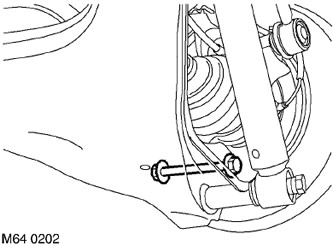

11. Отстранете гайката и болта, закрепващи долното рамо към опората на колесния лагер.
12. Спуснете опорния крик.
13. Отстранете задвижващия вал от диференциала.
14. Отделете задвижващия вал от опората на колесния лагер, повдигнете горната част на рамото с помощта на помощник и извадете задвижващия вал.
Сглобяване
1. Избършете фланеца на задвижващия вал и фланеца на изходящия вал на диференциала.
2. Почистете задвижващия вал и шлиците на фланеца на главината от мръсотия.
3. Нанесете малко смазка върху контактните повърхности на шлиците и уплътнението.
КАПАЦИТЕТИ ЗА ПЪЛНЕНЕ, ИЗПОЛЗВАНИ ТЕЧНОСТИ, МАСЛА И УПЛЪТНИТЕЛИ, Система за смазване.
4. Избършете долното рамо и съединителната повърхност на опората на лагера на колелото.
5. Подравнете задвижващия вал с фланеца на изходящия вал на диференциала и главината на колелото.
6. Подравнете опората на лагера на колелото с долното рамо на окачването, поставете монтажния болт, завийте и леко затегнете гайката.
ВНИМАНИЕ: Гайките и винтовете трябва да бъдат затегнати, когато превозното средство е правилно поддържано от колелата си на земята.

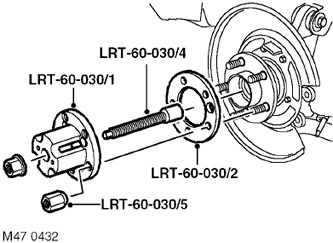

7. Монтирайте инструмент LRT-60-030/4 на задвижващия вал.
8. Монтирайте инструмент LRT-60-030/1 с междинен фланец LRT-60-030/2 и го закрепете с гайки LRT-60-030/5.
9. Завийте гайката върху инструмента LRT-60-030/4 и, като затегнете гайката, натиснете задвижващия вал във фланеца на диференциала.
10. Отстранете приспособленията.
11. Монтирайте спирачния диск.
СПИРАЧКИ, РЕМОНТ, Спирачни дискове -задни спирачки.
12. С помощта на асистент, натискайки педала на спирачката, монтирайте нова гайка на главината и я затегнете до 420 Nm.
13. Заключете гайката на края на задвижващия вал.
14. Избършете винтовите плочи, монтирайте плочите, затегнете новите винтове, закрепващи задвижващия вал към фланеца на диференциала и ги затегнете с въртящ момент от 40 Nm, след което ги затегнете още 60 °.
15. Поставете отново колелото и затегнете гайките до 140 Nm.
16. Отстранете подпорите и спуснете колата.
17. Затегнете гайката, закрепваща долното рамо към опората на колесния лагер с въртящ момент от 250 Nm.
