Демонтаж
1. Отстранете модула на автоматичната скоростна кутия.
АВТОМАТИЧНА СКОРОСТНА КОРИСТА - ZF 5HP24, РЕМОНТ, Автоматична скоростна кутия в комплект с раздатъчна кутия - демонтаж и монтаж.
2. Свалете модула на скоростната кутия с трансферната кутия и я спуснете върху стойката.
3. Освободете маркуча за вентилация на картера на трансферната кутия от скобите.
4. Откачете вентилационния маркуч от скоростната кутия.

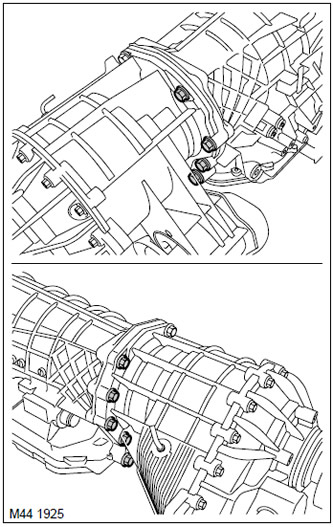

5. Развийте 9 винта като Torx и отстранете разпределителната кутия.

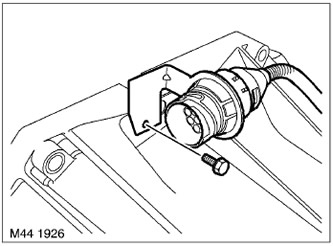

6. Развийте винта, фиксиращ рамото на гнездото на превключвателя за блокиране и освободете проводниците от трансмисията.

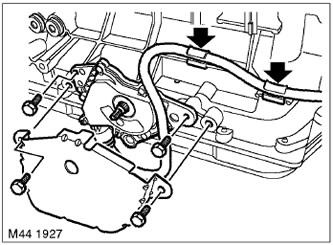

7. Развийте два винта за закрепване на предпазителя на превключвателя за блокиране и отстранете предпазителя.
8. Развийте два винта за закрепване на превключвателя за блокиране към трансмисията и отстранете превключвателя.
Сглобяване
1. Почистете превключвателя за блокиране и свързващата повърхност на трансмисията.
2. Монтирайте превключвателя за блокиране, затегнете закрепващите винтове и ги затегнете с въртящ момент от 10 Nm.
3. Монтирайте щита на блокиращия превключвател, затегнете закрепващите винтове и ги затегнете с въртящ момент от 10 Nm.
4. Инсталирайте кабелите на превключвателя за блокиране, затегнете затягащия винт на съединителя и го затегнете с въртящ момент от 10 Nm.
5. Почистете свързващата повърхност на трансферната кутия, щифтовете и дупките за щифтове.
6. Подравнете трансферната кутия с автоматичната скоростна кутия, затегнете винтовете Torx и ги затегнете до 43 Nm.
7. Прикрепете вентилационен маркуч към трансмисия.
8. Прикрепете маркуча за вентилация на картера на трансферната кутия към държачите на картера на автоматичната скоростна кутия.
9. Отстранете модула на автоматичната скоростна кутия с трансферната кутия от стойката и я поставете на крик, за да повдигнете скоростната кутия.
10. Поставете отново модула на автоматичната скоростна кутия.
