Демонтаж
1. Източете работната течност от картера на автоматичната скоростна кутия.
АВТОМАТИЧНА СКОРОСТНА КОРИСТА - ZF 5HP24, РЕГУЛИРАНЕ, Течност за автоматична скоростна кутия - източване и пълнене.
2. Отстранете гайката за закрепване на скоростния лост към вала на скоростния лост и свалете скоростния лост.
3. Развийте два винта за закрепване на предпазителя на превключвателя за блокиране и отстранете предпазителя.

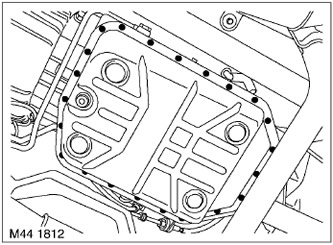

4. Равномерно и постепенно разхлабете и отстранете 22-те монтажни винта на тигана.
5. Отстранете съда и изхвърлете уплътнението.
Сглобяване
1. Избършете фланеца на картера и свързващата повърхност на картера.
2. Инсталирайте ново уплътнение върху съда и подравнете съда с кутията на автоматичната скоростна кутия.
3. Поставете винтовете, закрепващи палетата, и ги затегнете постепенно и равномерно с въртящ момент от 10 Nm.
4. Монтирайте щита на блокиращия превключвател, затегнете закрепващите винтове и ги затегнете с въртящ момент от 10 Nm.
5. Свържете скоростния лост към превключвателя за заключване, затегнете гайката и я затегнете с въртящ момент от 10 Nm.
6. Напълнете работна течност в автоматичната скоростна кутия.
АВТОМАТИЧНА СКОРОСТНА КОРИСТА - ZF 5HP24, РЕГУЛИРАНЕ, Течност за автоматична скоростна кутия - източване и пълнене.
