Двигатель ID4 2.4L (мануал для Дефендер 2007+)

Спецификации двигателя
Смазки, рабочие жидкости и герметики ПозицияТехнические характеристикиМоторное масло SAE 5W-30WSS-M2C913-BГерметик для масляного поддона, опоры распределительных вало...
Смазки, рабочие жидкости и герметики ПозицияТехнические характеристикиМоторное масло SAE 5W-30WSS-M2C913-BГерметик для масляного поддона, опоры распределительных вало...

Диагностика и проверки двигателя
Так как диагностика различных зон двигателя рассматривается в других разделах и охвачена общими процедурами, этот раздел ограничивается проверкой давления масла. За ...
Так как диагностика различных зон двигателя рассматривается в других разделах и охвачена общими процедурами, этот раздел ограничивается проверкой давления масла. За ...

Слив и заправка моторного масла
Общие процедуры 1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставка...
Общие процедуры 1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставка...

Описание и технические данные
Вид снаружи Обзор Дизельный двигатель объемом 2,4 л представляет собой 4-цилиндровый блок с непосредственным впрыском, 4 клапанами на цилиндр и 2 распредвалам...
Вид снаружи Обзор Дизельный двигатель объемом 2,4 л представляет собой 4-цилиндровый блок с непосредственным впрыском, 4 клапанами на цилиндр и 2 распредвалам...

Элементы блока цилиндров
Блок цилиндров состоит из следующих основных элементов: Блок цилиндров Форсунки охлаждения поршней Задний сальник и держатель коленвала Шатуны и поршни Датчик поло...
Блок цилиндров состоит из следующих основных элементов: Блок цилиндров Форсунки охлаждения поршней Задний сальник и держатель коленвала Шатуны и поршни Датчик поло...

Коленчатый вал и детали масляного поддона
Основные элементы коленвала и поддона картера следующие: Коленвал и коренные подшипники Лестничная рама и поддон картера Масляный фильтр и масляный радиатор в сборе ...
Основные элементы коленвала и поддона картера следующие: Коленвал и коренные подшипники Лестничная рама и поддон картера Масляный фильтр и масляный радиатор в сборе ...

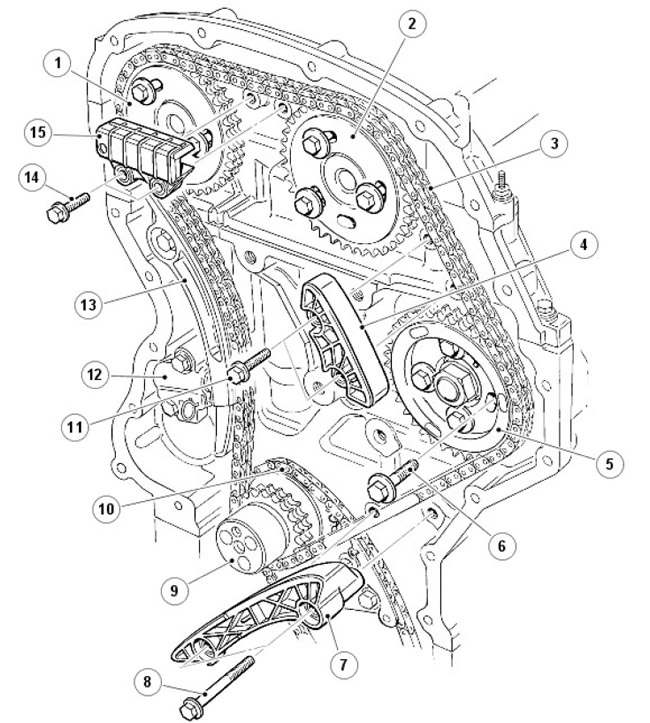

Элементы системы распредвала
Основными элементами системы распредвала являются: Приводная шестерня в сборе Передняя крышка Приводная шестерня Поз.№ запасной частиНаименование1-Звездочка...
Основными элементами системы распредвала являются: Приводная шестерня в сборе Передняя крышка Приводная шестерня Поз.№ запасной частиНаименование1-Звездочка...

Элементы головки цилиндров
Головка блока цилиндров состоит из следующих основных элементов: Головка цилиндров и клапаны Распределительные валы Прокладка головки блока цилиндров Свечи накалива...
Головка блока цилиндров состоит из следующих основных элементов: Головка цилиндров и клапаны Распределительные валы Прокладка головки блока цилиндров Свечи накалива...

Система смазки
Основными компонентами системы смазки являются: Возвратный маслопровод турбокомпрессора Маслозаборная трубка Масляный насос Масляный фильтр и масляный радиатор в сб...
Основными компонентами системы смазки являются: Возвратный маслопровод турбокомпрессора Маслозаборная трубка Масляный насос Масляный фильтр и масляный радиатор в сб...

Снятие и установка двигателя

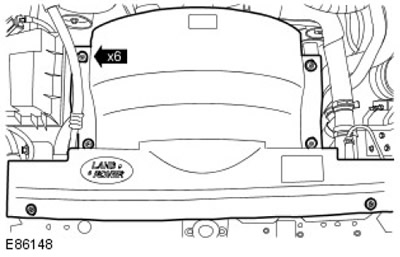

Снятие Все автомобили 1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение А...
Снятие Все автомобили 1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение А...

Разборка двигателя
Разборка 1. Установите двигатель на подходящий моторный стенд. 2. Слейте моторное масло. Поставьте емкость для сбора моторного масла. Извлеките сливную пробку...
Разборка 1. Установите двигатель на подходящий моторный стенд. 2. Слейте моторное масло. Поставьте емкость для сбора моторного масла. Извлеките сливную пробку...

Сборка двигателя
Специальный инструмент(ы) Инструмент регулировки лестничной рамы 303-1095Указатель, верхняя мертвая точка (ВМТ) 303-1094Инструмент для выверки положения коленчатого ва...
Специальный инструмент(ы) Инструмент регулировки лестничной рамы 303-1095Указатель, верхняя мертвая точка (ВМТ) 303-1094Инструмент для выверки положения коленчатого ва...

Впускной коллектор - снятие и установка
Снятие Предупреждения: В ходе выполнения данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые меры по предотвращ...
Снятие Предупреждения: В ходе выполнения данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые меры по предотвращ...

Выпускной коллектор - снятие и установка
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумул...
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумул...

Головка цилиндров - снятие и установка
Снятие 1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками. ...
Снятие 1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками. ...

Заднее уплотнение коленчатого вала - снятие и установка
Снятие 1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками. ...
Снятие 1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками. ...

Картер масляного фильтра - снятие и установка
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумул...
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумул...

Клапанный рычаг - снятие и установка
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумул...
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумул...

Крышка головки - снятие и установка
Снятие Предупреждения: В ходе выполнения данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые меры по предотвращ...
Снятие Предупреждения: В ходе выполнения данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые меры по предотвращ...

Крышка привода газораспределительного механизма

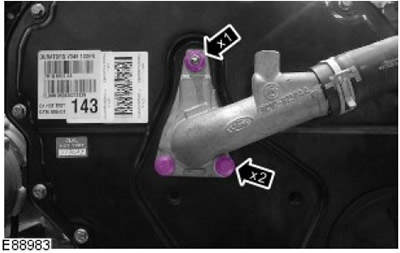

Специальный инструмент(ы) Приспособление для установки крышки ГРМ 303-682 Снятие 1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только...
Специальный инструмент(ы) Приспособление для установки крышки ГРМ 303-682 Снятие 1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только...

Левая опора двигателя - снятие и установка
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумул...
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумул...

Масляный картер - снятие и установка
Снятие 1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками. ...
Снятие 1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками. ...

Масляный насос - снятие и установка
Специальный инструмент(ы) Приспособление для установки, масляный насос 303-705 Снятие 1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем т...
Специальный инструмент(ы) Приспособление для установки, масляный насос 303-705 Снятие 1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем т...

Маховик - снятие и установка
Снятие 1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками. ...
Снятие 1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками. ...

Охладитель масла - снятие и установка

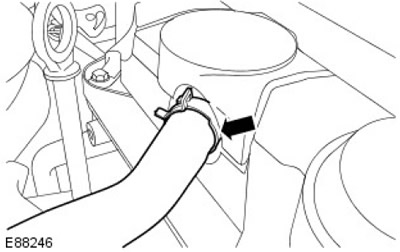

Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумул...
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумул...

Переднее уплотнение коленчатого вала - снятие и установка
Специальный инструмент(ы) Инструмент для снятия/установки переднего масляного уплотнения 303-679 (21-238) Снятие 1. Отсоедините провод "массы" от аккумуляторной ...
Специальный инструмент(ы) Инструмент для снятия/установки переднего масляного уплотнения 303-679 (21-238) Снятие 1. Отсоедините провод "массы" от аккумуляторной ...

Правая опора двигателя - снятие и установка
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумул...
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумул...

Распределительные валы - снятие и установка
Специальный инструмент(ы) Инструмент установки момента, коленчатый вал 303-698 Снятие Все автомобили 1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на авт...
Специальный инструмент(ы) Инструмент установки момента, коленчатый вал 303-698 Снятие Все автомобили 1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на авт...

Цепь газораспределительного механизма - снятие и установка
Специальный инструмент(ы) Инструмент установки момента, коленчатый вал 303-698 Снятие 1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем т...
Специальный инструмент(ы) Инструмент установки момента, коленчатый вал 303-698 Снятие 1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем т...

Шкив коленчатого вала - снятие и установка

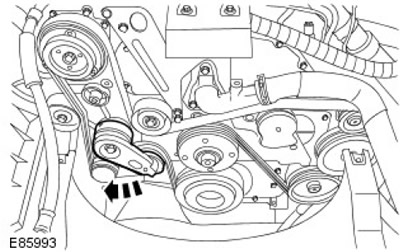

Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумул...
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумул...
