Распределительные валы - снятие и установка (Дефендер 2007+)


Главная > Defender > Дефендер 2007+ > Силовой агрегат > Дизельный двигатель ID4 2.4L > Распределительные валы - снятие и установка

         0

Специальный инструмент(ы)


Инструмент установки момента, коленчатый вал 303-698

Снятие


Все автомобили
1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите автомобиль и вставьте под него опоры.

2. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

3. Снимите крышку головки цилиндров.

За дополнительной информацией обратитесь к главе: Крышка головки цилиндров (303-01 Двигатель -Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

4. Снимите крышку ГРМ.

За дополнительной информацией обратитесь к главе: Крышка привода газораспределительного механизма (30301 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

5. Отсоедините генератор.

За дополнительной информацией обратитесь к главе: Генератор (414-02 Генератор и регулятор напряжения -Дизельный двигатель ID4 2.4L, Снятие и установка).

6. Снимите датчик положения коленчатого вала (СКР).


За дополнительной информацией обратитесь к главе: Датчик положения коленчатого вала (СКР) (303-14 Электронные органы управления - Дизельный двигатель ID4 2.4L, Снятие и установка).

7. Снимите 2 оси коромысел. Выверните и отбракуйте 10 болтов.

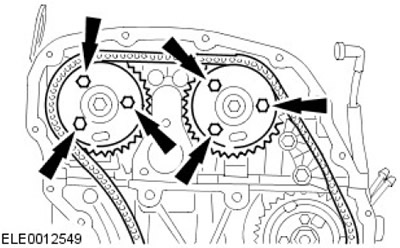

8. Ослабьте 6 болтов звездочки распределительного вала.

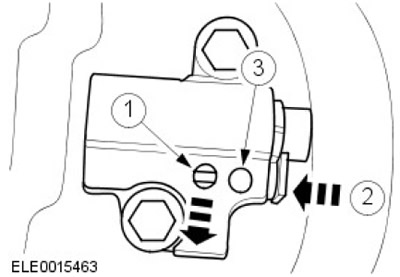

9. Ослабьте и зафиксируйте натяжитель цепи газораспределительного механизма.
  • 1. Отведите собачку.
  • 2. Вдавите фиксатор.
  • 3. Вставьте подходящий штифт.

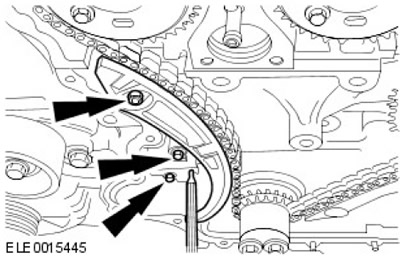

10. Снимите натяжитель цепи газораспределительного механизма и правую направляющую цепи газораспределительного механизма.


  • Выверните два болта.
  • Снимите гайку.

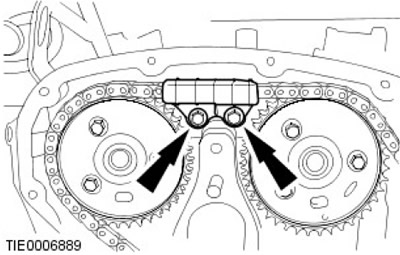

11. Снимите верхнюю направляющую цепи газораспределительного механизма. Выверните два болта.



12. Снимите звездочки распределительных валов и цепь привода газораспределительного механизма. Выверните 6 болтов.



Автомобили с системой кондиционирования воздуха


13. Снимите компрессор кондиционера.

За дополнительной информацией обратитесь к главе: Компрессор системы кондиционирования (412-03 Кондиционирование воздуха - Дизельный двигатель ID4 2.4L, Снятие и установка).

Все автомобили

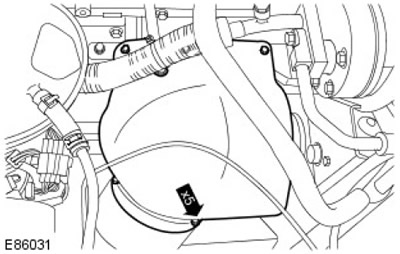

14. Снимите теплозащитный экран турбокомпрессора. Выверните 5 болтов.

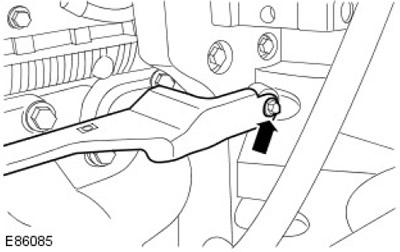

15. Освободите кронштейн теплозащитного экрана турбокомпрессора. Выверните болт.

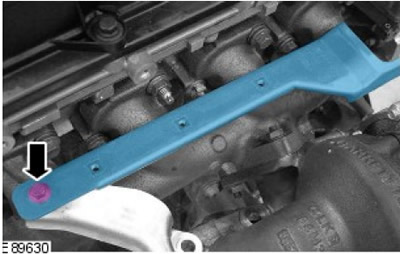

16. Снимите кронштейн теплозащитного экрана турбокомпрессора. Выверните болт.

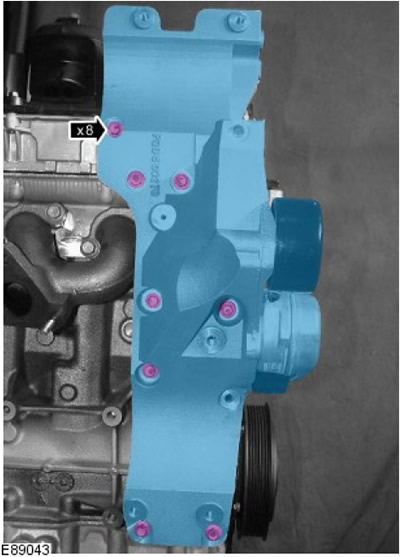

17. Снимите опорный кронштейн генератора. Выверните 8 болтов.

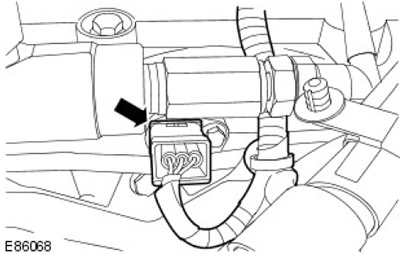

18. Отсоедините датчик положения распределительного вала (СМР).

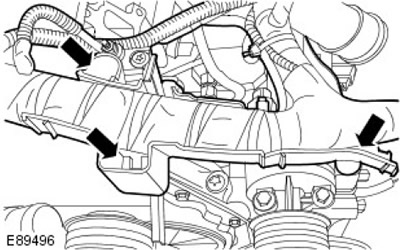

19. Высвободите жгут электропроводки двигателя. Отпустите 3 зажима.

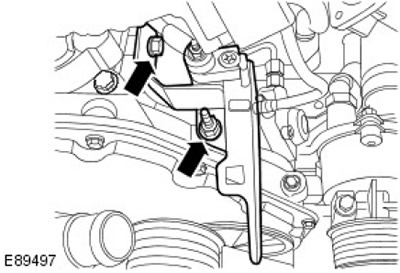

20. Установите опорный кронштейн жгута электропроводки двигателя.
  • Выверните болт.
  • Снимите гайку.

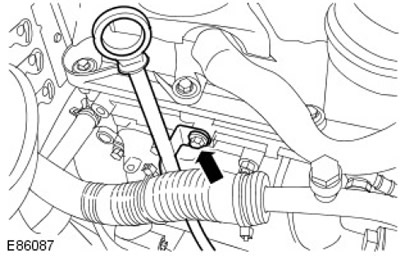

21. Высвободите трубку щупа указателя уровня масла. Выверните болт.



22. ПРЕДОСТЕРЕЖЕНИЕ: Выверните болты в показанной последовательности. Несоблюдение этого требования может привести к повреждению автомобиля.

Снимите корпус распределительных валов. Выверните 25 болтов.



23. Снимите оба распределительных вала.

Установка


Все автомобили

1. ПРЕДОСТЕРЕЖЕНИЕ: He поворачивайте коленчатый вал, когда специальный инструмент полностью вставлен в маховик. Несоблюдение этого требования может привести к повреждению автомобиля.

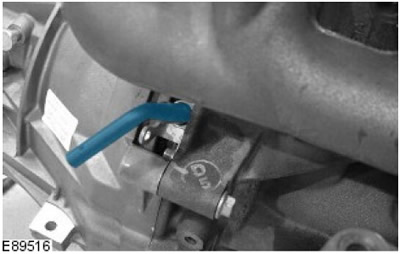

Поверните коленчатый вал в положение 50 градусов до ВМТ. Вставьте специальный инструмент через отверстие датчика CKP.



2. ПРИМЕЧАНИЕ: Очистите сопрягаемую поверхность элемента.

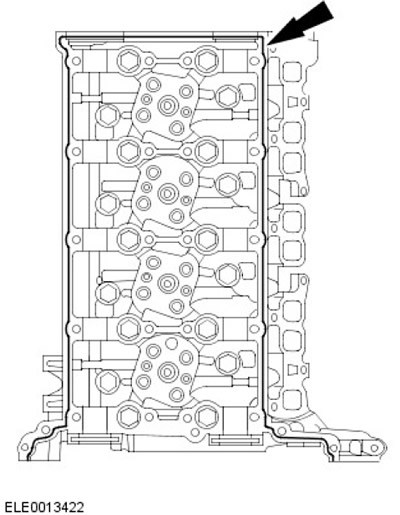

Нанесите полоску рекомендованного герметика диаметром 2,5 мм на головку цилиндров.



3. ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.

Установите оба распределительных вала. Смажьте шейки и кулачки распределительных валов чистым моторным маслом.

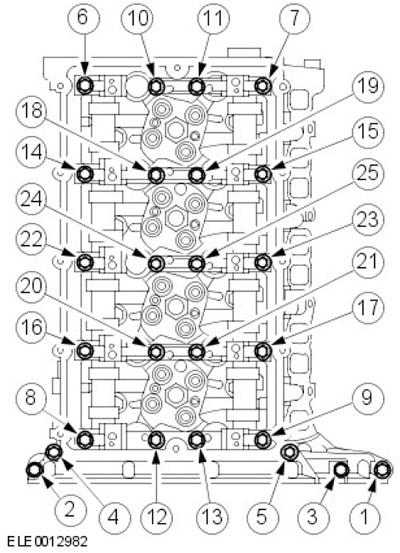

4. ПРЕДОСТЕРЕЖЕНИЕ: Затяните болты в указанной последовательности. Невыполнение этого указания может привести к повреждению автомобиля.

ПРИМЕЧАНИЕ: Очистите сопрягаемую поверхность элемента.

Установите корпус распределительных валов.
  • Стадия 1: Затяните болты с 1 по 22 с моментом затяжки 23 Нм.
  • Стадия 2: Затяните болты с 23 по 25 с моментом затяжки 10 Нм.



5. Закрепите трубку щупа указателя уровня масла. Затяните болт усилием 10 Нм.

6. Закрепите опорный кронштейн жгута проводов двигателя.
  • Затяните гайку (момент затяжки 10 Нм).
  • Затяните болт усилием 10 Нм.

7. Закрепите жгут электропроводки двигателя. Закрепите хомутами.

8. Установите опорный кронштейн генератора. Затяните болты (момент затяжки 25 Нм).

9. Установите кронштейн теплозащитного экрана турбокомпрессора.
  • Затяните болт M6 усилием 10 Нм.
  • Затяните болты М8 (момент затяжки 20 Нм).

10. Установите теплозащитный экран турбокомпрессора. Затяните усилием 7 Нм.

Автомобили с системой кондиционирования воздуха

11. Установите компрессор кондиционера.

За дополнительной информацией обратитесь к главе: Компрессор системы кондиционирования (412-03 Кондиционирование воздуха - Дизельный двигатель ID4 2.4L, Снятие и установка).

Все автомобили

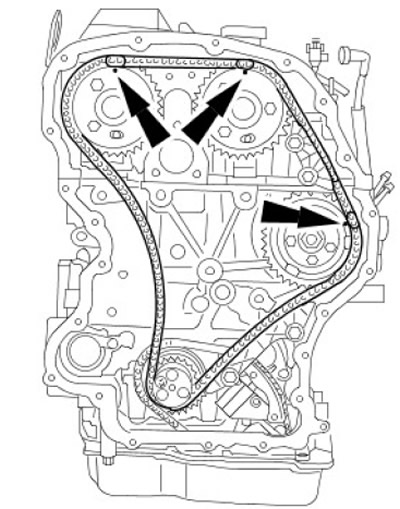

12. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что окрашенные звенья совмещены с установочными метками. Несоблюдение этого требования может привести к повреждению автомобиля.

Установите звездочки и цепи ГРМ на распределительные валы.



13. ПРЕДОСТЕРЕЖЕНИЕ: Перед установкой убедитесь в том, что натяжитель цепи газораспределительного механизма полностью оттянут. Несоблюдение этого требования может привести к повреждению автомобиля.

Установите направляющие и натяжитель цепи газораспределительного механизма.
  • Затяните болты (момент затяжки 15 Нм).
  • Затяните гайку (момент затяжки 15 Нм).

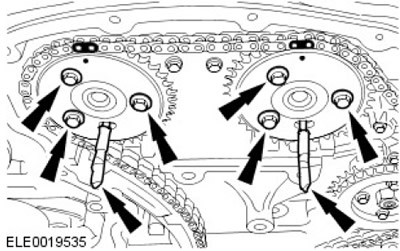

14. С помощью подходящего прутка диаметром 6 мм заблокируйте звездочки распределительных валов. Наживите болты звездочек распределительных валов.



15. Наживите 4 болта звездочки ТНВД.



16. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что натяжитель цепи газораспределительного механизма полностью освобожден.

Разблокируйте натяжитель цепи газораспределительного механизма. Выверните шпильку.

17. Закрепите звездочки распределительных валов и звездочку ТНВД.
  • Затяните болт крепления звездочки впускного распределительного вала усилием 35 Нм.
  • Затяните болты звездочки ТНВД усилием 33 Нм.

18. Снимите специальные инструменты.

19. Извлеките 6-мм стержни.

20. Предостережения:
  • Используйте новые болты.
  • Убедитесь, что отверстия подачи масла в валах коромысел обращены вниз. Несоблюдение этого требования может привести к повреждению автомобиля.


ПРИМЕЧАНИЕ: Затяните болты в порядке, показанном на рисунке.

Установите валы коромысел.
  • Стадия 1: Затяните болты (момент затяжки 13 Нм).
  • Стадия 2: Затяните болты еще на 45 градусов.

21. Поверните коленчатый вал по часовой стрелке на 2 полных оборота.

22. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что специальный инструмент правильно установлен на маховике.

Проверьте фазы газораспределения, вставив специальный инструмент в отверстие датчика CKP.

23. Проверьте синхронизацию распределительного вала, вставив подходящий пруток диаметром 6 мм в отверстия звездочек распределительного вала.

24. Снимите специальные инструменты.

25. Извлеките 6-мм стержни.

26. Установите датчик СКР.

За дополнительной информацией обратитесь к главе: Датчик положения коленчатого вала (СКР) (303-14 Электронные органы управления - Дизельный двигатель ID4 2.4L, Снятие и установка).

27. Установите крышку распределительного механизма.

За дополнительной информацией обратитесь к главе: Крышка привода газораспределительного механизма (30301 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

28. Установите крышку головки цилиндров.

За дополнительной информацией обратитесь к главе: Крышка головки цилиндров (303-01 Двигатель -Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

29. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
