Коленчатый вал и детали масляного поддона (Дефендер 2007+)


Главная > Defender > Дефендер 2007+ > Силовой агрегат > Дизельный двигатель ID4 2.4L > Коленчатый вал и детали масляного поддона

         0
Основные элементы коленвала и поддона картера следующие:
  • Коленвал и коренные подшипники
  • Лестничная рама и поддон картера
  • Масляный фильтр и масляный радиатор в сборе

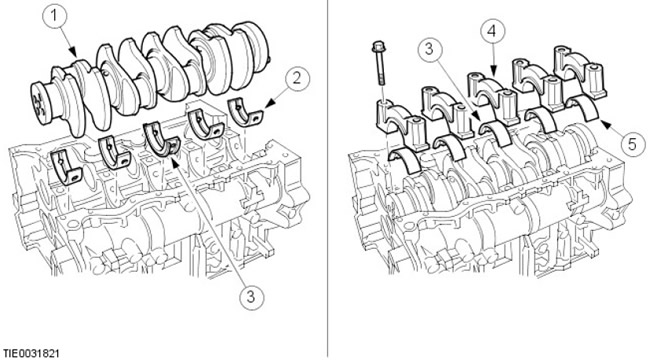

Коленчатый вал и коренные подшипники




Поз.№ запасной частиНаименование
1-Коленчатый вал
2-Верхний вкладыш коренного подшипника
3-Верхний вкладыш коренного подшипника (№ 3 - упорный подшипник)
4-Крышка подшипника
5-Нижний вкладыш коренного подшипника

Коленчатый вал изготовлен из кованой стали. Коренные и шатунные шейки упрочнены высокочастотной закалкой. Коленчатый вал устанавливается в 5 коренных подшипниках с 2-слойным корпусом.

Приводной шкив коленчатого вала фиксируется относительно вала не шпонкой, а только одним болтом.

Крышки коренных подшипников сдвоены и крепятся болтами, устанавливаемыми в двух плоскостях. Это помогает увеличивать прочность и жесткость блока цилиндров.

В качестве коренных подшипников применены селективно подбираемые алюминиево-оловянные разъемные вкладыши. Смазочная канавка в верхней части каждого подшипника передает масло к коленчатому валу для смазки подшипников верхней головки шатуна. В верхнем и нижнем вкладыше третьего подшипника имеются встроенные упорные шайбы, органичивающие осевой люфт коленчатого вала.


Стрелка на крышках подшипников должна указывать в сторону передней части двигателя, маркировка следующая:

Крышка подшипникаИдентификация
1F(передняя)
22
33
44
5R (задняя)

Передний и задний сальники коленвала запрессованы в держатели.

Лестничная рама и поддон картера




Поз.№ запасной частиНаименование
1-Поддон картера
2-Лестничная конструкция
3-Блок цилиндров

Лестничная рама из алюминиевого сплава установлена на блок цилиндров для повышения жесткости двигателя и снижения шума, вибрации и жесткости (NVH). Конструкция выполнена из алюминия, полученного литьём под высоким давлением, и включает в себя маслоотражатель для снижения пенообразования и разбрызгивания масла.

Боковой зазор между лестничной рамой и блоком цилиндров следует регулировать с помощью специального инструмента. Зазор в задней части регулируется с помощью подходящей линейки (за дополнительной информацией обратитесь к руководству для станций технического обслуживания).

Лестничная рама крепится к блоку цилиндров 22 болтами. Поддон картера из штампованной стали крепится к лестничной раме 16 болтами. Сливная пробка поддона картера находится на задней стенке поддона, а датчик уровня/температуры масла расположен с правой стороны лестничной рамы, за сливной трубкой турбокомпрессора.


Масляный насос закреплен болтами к нижней стороне лестничной рамы в передней левой ее части, и приводится в действие от звездочки коленвала цепным приводом (за дополнительной информацией обратитесь к разделу, посвященному системе смазки).

Для герметизации стыка между масляным поддоном и лестничной конструкцией предусмотрена многократно используемая прокладка; для герметизации стыка между поддоном картера и лестничной конструкцией используется гереметик.

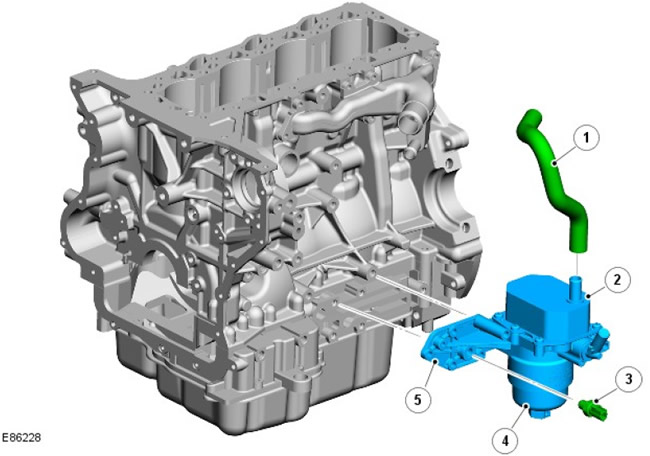

Масляный фильтр и масляный радиатор в сборе




Поз.№ запасной частиНаименование
1-Шланг - распределительный коллектор охлаждающей жидкости к масляному радиатору
2-Масляный радиатор
3-Датчик давления масла
4-Масляный фильтр
5-Опорная плита

Узел масляного фильтра и масляного радиатора закреплен на левой стороне лестничной рамы 6 болтами. Датчик давления масла проходит через опорную плиту узла масляного фильтра и масляного радиатора к лестничной раме (за дополнительной информацией обратитесь к разделу, посвященному системе смазки).
