Снятие
1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
За дополнительной информацией обратитесь к главе: Подъем автомобиля (100-02 Поддомкрачивание и подъем автомобиля на подъемнике, Описание и принцип действия).
2. Слейте моторное масло.
За дополнительной информацией обратитесь к главе: Слив и заправка моторного масла (303-01 Двигатель -Дизельный двигатель ID4 2.4L, Общие процедуры).

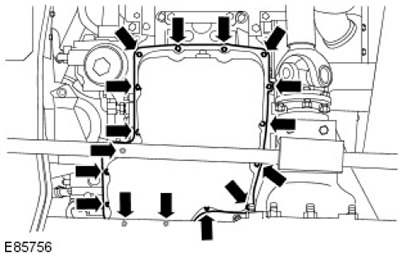

3. Выверните 16 болтов крепления масляного картера.
4. ПРЕДОСТЕРЕЖЕНИЕ: Старайтесь не повредить сопрягаемую поверхность картера. Неследование этому указанию может привести к повреждению автомобиля.
ПРИМЕЧАНИЕ: Смажьте подходящий инструмент чистым моторным маслом.

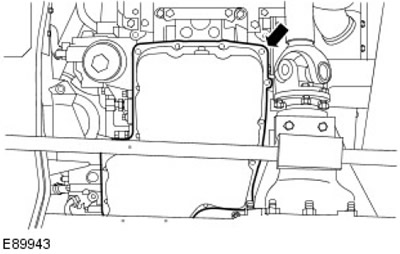

Используя подходящий инструмент, снимите и отбракуйте масляный поддон.
Установка
1. Предостережения:
- Старайтесь не повредить поверхность головки цилиндров, сопрягаемую с масляным поддоном. Неследование этому указанию может привести к повреждению автомобиля.
- Следует устанавливать новый масляный поддон. Неследование этому указанию может привести к нарушению работы автомобиля.
- Устанавливайте масляный поддон в течение 5 минут после нанесения герметика. Неследование этому указанию может привести к нарушению работы автомобиля.
ПРИМЕЧАНИЕ: Очистите сопрягаемые поверхности блока цилиндров.

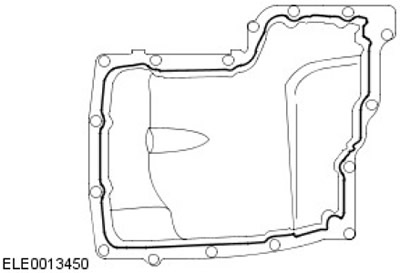

Нанесите на масляной картер валик герметика WSE-M4G323-A4 шириной 3 мм.
2. ПРИМЕЧАНИЕ: Не затягивайте полностью болты картера на этой стадии.
Снимите масляный картер.
3. Затяните болты масляного картера.

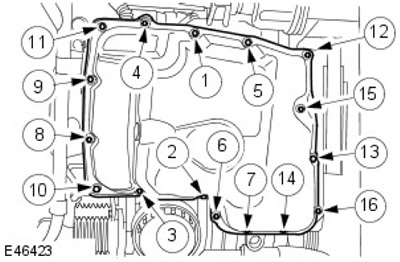

- Затягивайте болты в два приема в указанной последовательности.
- Стадия 1: Затяните болты 1-16 с моментом затяжки 7 Нм.
- Стадия 2: Затяните болты 1-16 с моментом затяжки 14 Нм.
