Люк крыши и бамперы (мануал для Дискавери 3)

Устройство и техническое описание люка крыши

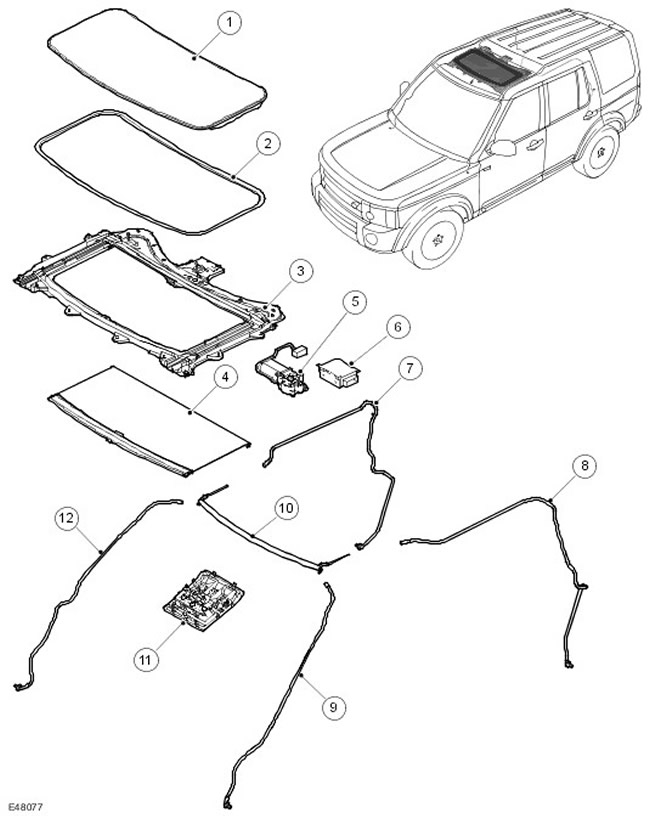

Элементы конструкции панели люка Наименование пунктаКаталожный номер запасной частиОписание1-Стеклянная панель в сборе2-Уплотнение стеклянной панели3-Рама в сбор...
Элементы конструкции панели люка Наименование пунктаКаталожный номер запасной частиОписание1-Стеклянная панель в сборе2-Уплотнение стеклянной панели3-Рама в сбор...

Работа люка крыши
Работа люка Люк может работать, только если замок зажигания находится в положении I или II. Кроме того, люк работает на протяжении 40 секунд после выключения зажигания...
Работа люка Люк может работать, только если замок зажигания находится в положении I или II. Кроме того, люк работает на протяжении 40 секунд после выключения зажигания...

Схема управления люком крыши

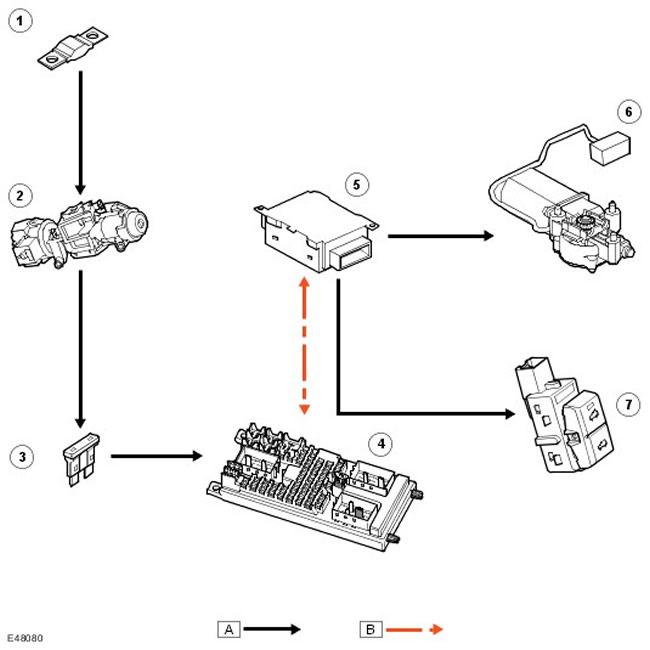

ПРИМЕЧАНИЕ: А = проводная связь; B = локальная шина LIN Наименование пунктаКаталожный номер запасной частиОписание1-Плавкая вставка 112-Замок зажигания3-Предох...
ПРИМЕЧАНИЕ: А = проводная связь; B = локальная шина LIN Наименование пунктаКаталожный номер запасной частиОписание1-Плавкая вставка 112-Замок зажигания3-Предох...

Диагностика и проверка люка крыши
Осмотр и проверка 1. Убедитесь в обоснованности жалобы клиента. 2. Визуально осмотрите на наличие очевидных механических и электрических неисправностей. Меха...
Осмотр и проверка 1. Убедитесь в обоснованности жалобы клиента. 2. Визуально осмотрите на наличие очевидных механических и электрических неисправностей. Меха...

Выверка положения люка крыши
1. При закрытой панели люка отрегулируйте положение стекла по отношению клюку. Стекло должно располагаться по центру проема люка. Положение люка по отношению к кузову: ...
1. При закрытой панели люка отрегулируйте положение стекла по отношению клюку. Стекло должно располагаться по центру проема люка. Положение люка по отношению к кузову: ...

Снятие и установка люка крыши

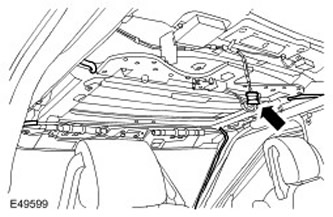

Снятие 1. Снимите обивку крыши. Для получения дополнительной информации обратитесь к Обшивка потолка (76.64.15) 2. Отсоедините 4 дренажных шланга от панели люка. ...
Снятие 1. Снимите обивку крыши. Для получения дополнительной информации обратитесь к Обшивка потолка (76.64.15) 2. Отсоедините 4 дренажных шланга от панели люка. ...

Модуль люка крыши

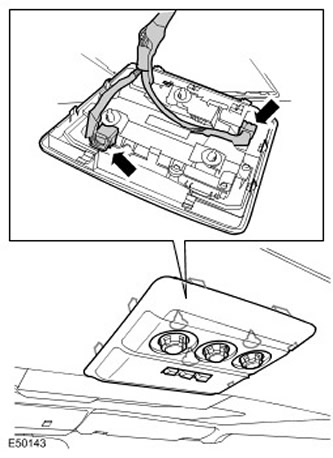

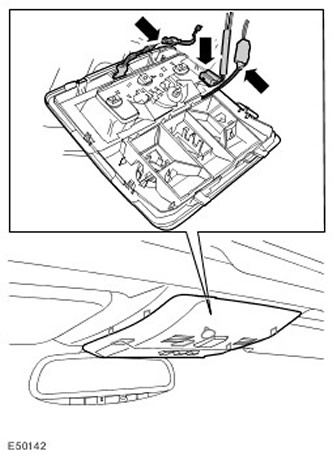

Снятие 1. Снимите заднюю верхнюю консоль. Осторожно освободите 9 зажимов. Рассоедините два электрических разъема. 2. Снимите модуль люка крыши. Сдвиньте ...
Снятие 1. Снимите заднюю верхнюю консоль. Осторожно освободите 9 зажимов. Рассоедините два электрических разъема. 2. Снимите модуль люка крыши. Сдвиньте ...

Стекло люка крыши

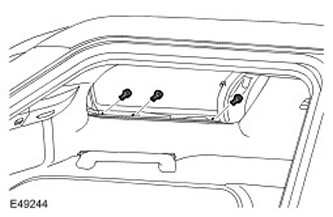

Снятие 1. Откройте шторку люка. 2. Установите люк в наклонное положение. 3. Снимите стекло люка. Выверните 3 винта с головкой Torx. Повторите описанную в...
Снятие 1. Откройте шторку люка. 2. Установите люк в наклонное положение. 3. Снимите стекло люка. Выверните 3 винта с головкой Torx. Повторите описанную в...

Электродвигатель привода люка крыши
Снятие 1. Снимите обе верхние панели отделки передней стойки кузова. Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26) ...
Снятие 1. Снимите обе верхние панели отделки передней стойки кузова. Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26) ...

Кожух заднего бампера
Снятие Все автомобили ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры. ...
Снятие Все автомобили ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры. ...

Кожух переднего бампера
Снятие 1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры. Приподнимит...
Снятие 1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры. Приподнимит...

Снятие и установка переднего бампера
Снятие Все автомобили 1. Снимите накладку переднего бампера. Для получения дополнительной информации обратитесь к Кожух переднего бампера (76.22.72) Автомоби...
Снятие Все автомобили 1. Снимите накладку переднего бампера. Для получения дополнительной информации обратитесь к Кожух переднего бампера (76.22.72) Автомоби...
