Вакуумный усилитель тормозов автомобиля Land Rover Discovery 3
Спецификация вакуумного усилителя
Герметик Место нанесения № запасной части Land Rover Вакуумный насос тормозной системы - двигатель 2,7 л 8510302 Общие спецификации Наименование Спецификация Тип усилител
Герметик Место нанесения № запасной части Land Rover Вакуумный насос тормозной системы - двигатель 2,7 л 8510302 Общие спецификации Наименование Спецификация Тип усилител

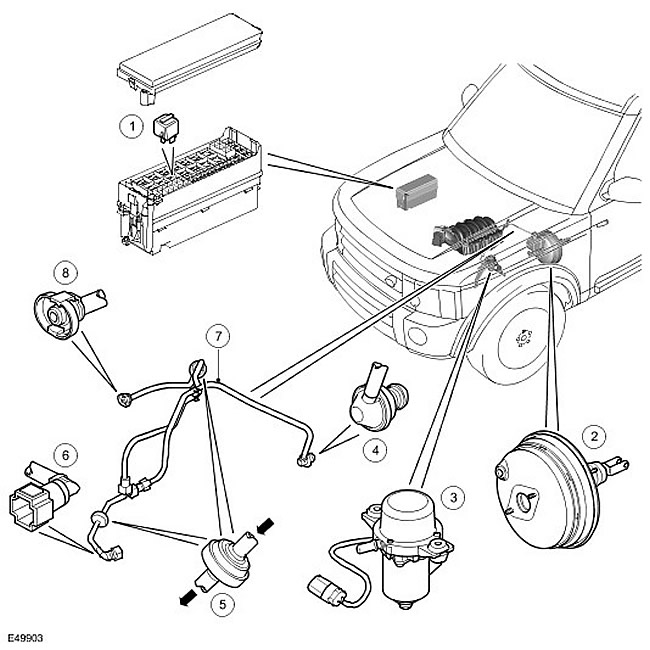

Расположение узлов и деталей - 4,4 л (правостороннее)
ПРИМЕЧАНИЕ: Показан вариант с правосторонним рулевым управлением; вариант с левосторонним рулевым управлением имеет аналогичную конструкцию Наименование пункта Каталожный
ПРИМЕЧАНИЕ: Показан вариант с правосторонним рулевым управлением; вариант с левосторонним рулевым управлением имеет аналогичную конструкцию Наименование пункта Каталожный
Расположение узлов и деталей - 4,4 л (левостороннее)
ПРИМЕЧАНИЕ: Показан вариант с левосторонним рулевым управлением; вариант с правосторонним рулевым управлением имеет аналогичную конструкцию Наименование пункта Каталожный
ПРИМЕЧАНИЕ: Показан вариант с левосторонним рулевым управлением; вариант с правосторонним рулевым управлением имеет аналогичную конструкцию Наименование пункта Каталожный
Расположение узлов и деталей - дизель 2,7 л
ПРИМЕЧАНИЕ: Показан вариант с левосторонним рулевым управлением Наименование пункта Каталожный номер запасной части Описание 1 - Вакуумный насос 2 - Усилитель тормозной с
ПРИМЕЧАНИЕ: Показан вариант с левосторонним рулевым управлением Наименование пункта Каталожный номер запасной части Описание 1 - Вакуумный насос 2 - Усилитель тормозной с
Общие сведения
Усилитель тормозной системы вакуумного типа обеспечивает усиление работы тормозов. На моделях с бензиновым двигателем вакуум создается впускным коллектором и электрически
Усилитель тормозной системы вакуумного типа обеспечивает усиление работы тормозов. На моделях с бензиновым двигателем вакуум создается впускным коллектором и электрически
Схема управления вакуумным насосом (4,0 л и 4,4 л)
ПРИМЕЧАНИЕ: A = постоянное проводное соединение Наименование пункта Каталожный номер запасной части Описание 1 - Аккумуляторная батарея 2 - Предохранитель 24E в электрора
ПРИМЕЧАНИЕ: A = постоянное проводное соединение Наименование пункта Каталожный номер запасной части Описание 1 - Аккумуляторная батарея 2 - Предохранитель 24E в электрора
Вакуумный насос системы тормозов - 2.7L Diesel
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация 2. Снимите крышку двигателя. Для получен
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация 2. Снимите крышку двигателя. Для получен

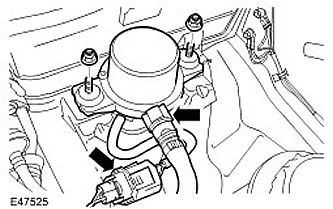

Вакуумный насос системы тормозов - 4.0L/4.4L
Снятие 1. ВНИМАНИЕ: Во избежание загрязнения системы все открытые соединения закрывайте заглушками. Снимите вакуумный насос тормозной системы. Освободите и расстыкуйте эл
Снятие 1. ВНИМАНИЕ: Во избежание загрязнения системы все открытые соединения закрывайте заглушками. Снимите вакуумный насос тормозной системы. Освободите и расстыкуйте эл
Вакуумный усилитель тормозов
Снятие Все автомобили 1. Снимите декоративную панель со стороны водителя. Освободите зажим. Выверните 2 винта. Отсоедините электрический разъем. 2. Снимите панель доступа
Снятие Все автомобили 1. Снимите декоративную панель со стороны водителя. Освободите зажим. Выверните 2 винта. Отсоедините электрический разъем. 2. Снимите панель доступа
