Колеса и шины (мануал для Дискавери 3)

Спецификация шин
Колеса Тип колесаРазмер колесаКолесо с легкосплавным диском7J x 17Колесо с легкосплавным диском8J x 18Колесо с легкосплавным диском8J x 193 апасное колесо со стальным ...

Общие сведения о шинах и колесах
Доступно несколько сочетаний типоразмеров лекгосплавных колесных дисков и шин. Также доступна система контроля давления в шинах (TPMS). Эта система контролирует давление ...

Изображение системы контроля давления воздуха в шинах
Наименование пунктаКаталожный номер запасной частиОписание1-Инициатор2-Датчик давления в шине3-Щиток приборов4-Модуль системы контроля давления в шинах (TPMS)5-Пере...

Модуль системы контроля давления в шинах (TPMS)
Модуль TPMS находится над обшивкой потолка автомобиля. Он установлен непосредственно на центральной поперечной балке крыши за люком. Модуль крепится двумя винтами, ...

Работа системы TPMS
При движении автомобиля TPMS по очереди направляет каждому инициатору команду на передачу низкочастотного сигнала (135 кГц) для каждого датчика давления. Датчик давления ...

Индикация TPMS на щитке приборов
Наименование пунктаКаталожный номер запасной частиОписаниеA-Щиток приборов низкого уровняB-Щиток приборов высокого уровня1-Желтый индикатор2-Красный индикатор3-Дисп...

Входы и выходы TPMS

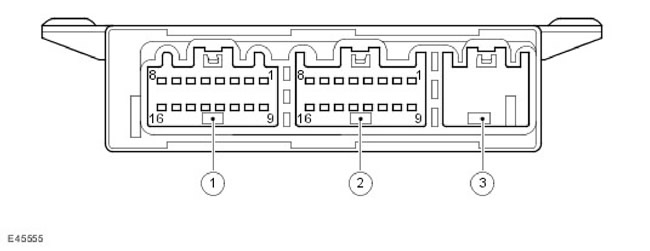

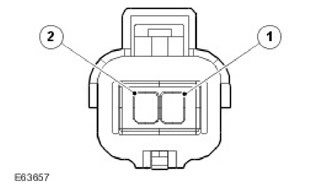

Наименование пунктаКаталожный номер запасной частиОписание1-Разъем C24472-Разъем C15373-Не используется Два разъема обеспечивают интерфейс между модулем TPMS и...

Диагностика модуля TPMS
Диагностика Модуль TPMS имеет диагностическое соединение через среднескоростную шину CAN, с помощью которого можно определять состояние и неисправности системы, исполь...

Схема управления TPMS
ПРИМЕЧАНИЕ: A = постоянное проводное соединение; F = радиочастотный канал; N = среднескоростная шина CAN Наименование пунктаКаталожный номер запасной частиОпис...

Осмотр и проверка колес
ВНИМАНИЕ: Диагностика методом подстановки с автомобиля-донора ЗАПРЕЩЕНА. Подстановка модулей управления не гарантирует подтверждение неисправности и, кроме того, может вы...

Указатель кодов неисправностей DTC
ПРИМЕЧАНИЕ: Если есть основания предполагать неисправность блока управления или любого компонента и на автомобиль продолжают распространяться гарантийные обязательства из...

Проверки элементов
Колеса и шины Для спецификаций колес и шин (давление, моменты затяжки и т.д.). Спецификация При замене колес или шин вы должны обеспечить соблюдение требований ме...

Pinpoint-тесты
G1066520p1: Цепь низкочастотного активатора левого переднего датчика G1066520t1: Проверьте цепь активатора на предмет короткого замыкания на массу 1. Зажигание выкл...

Датчик низкого давления в шине
Снятие ПРИМЕЧАНИЕ: Во избежание выхода уплотнения из строя настоятельно рекомендуется менять уплотнение вентиля и стальную шайбу при каждой замене шины. Уплотнение и ш...

Задняя антенна системы контроля давления в шинах
Снятие 1. Снимите молдинг крыла. Для получения дополнительной информации обратитесь к Молдинг задней боковой панели кузова (76.43.55) 2. Снимите брызговик крыла. ...

Передняя антенна системы контроля давления в шинах
Снятие 1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле и под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные...
