Привод агрегатов (мануал для Дискавери 3)

Спецификации моментов затяжки
Спецификации моментов затяжки 4.0L ОписаниеNmlb-ftБолт натяжителя ремня привода генератора4533Болт промежуточного шкива ремня привода вспомогательных агрегатов4533 ...

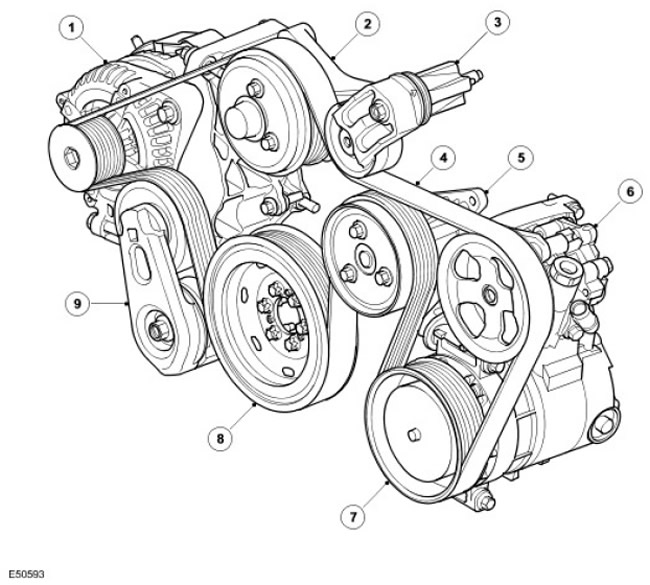

Устройство и техническое описание 4.0L
Наименование пунктаКаталожный номер запасной частиОписание1-Генератор2-Промежуточный шкив3-Насос усилителя рулевого управления4-Компрессор кондиционера5-Насос охлаж...

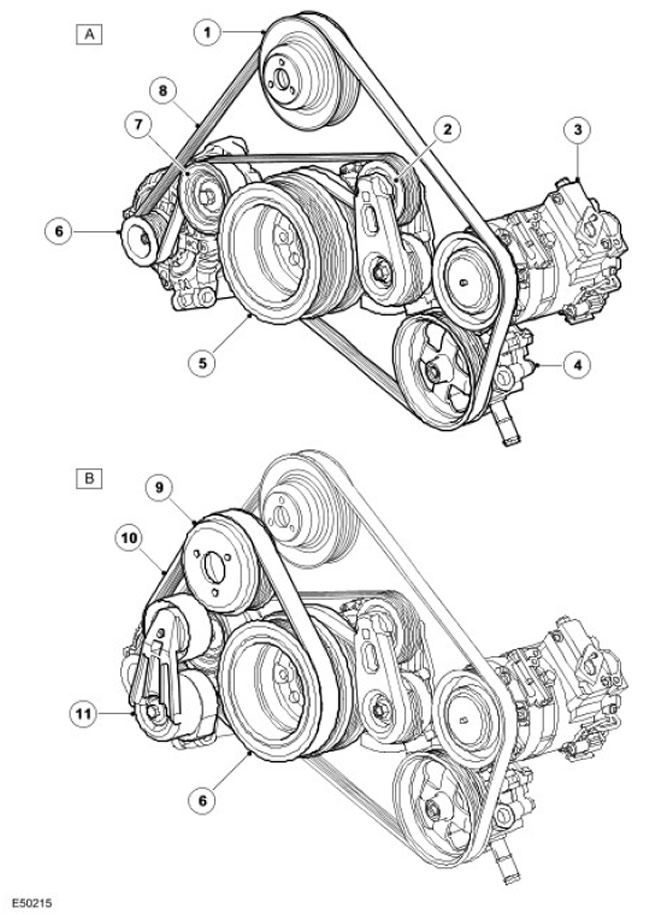

Устройство и техническое описание 4.4L
Наименование пунктаКаталожный номер запасной частиОписаниеA-Основной привод вспомогательных агрегатовB-Дополнительный привод вспомогательных агрегатов1-Насос охлажд...

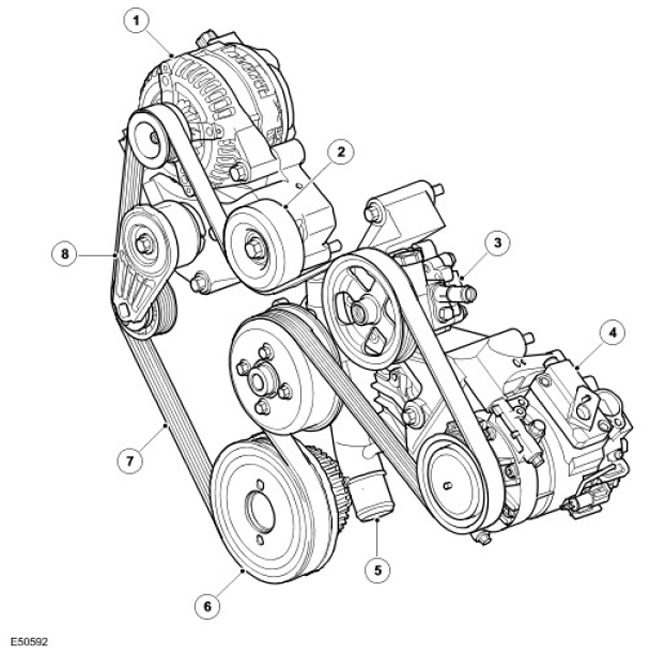

Устройство и техническое описание 2.7L
Наименование пунктаКаталожный номер запасной частиОписание1-Генератор2-Вентилятор охлаждения двигателя3-Натяжитель в сборе4-Ремень привода вспомогательных агрегатов...

Диагностика и проверка 4.0L
Обзор В двигателях с турбокомпрессором предусмотрены 2 ремня привода вспомогательных агрегатов; в этом разделе описаны базовые проверки для обоих. Для простоты ид...

Диагностика и проверка 4.4L
Обзор В двигателях с турбокомпрессором предусмотрены 2 ремня привода вспомогательных агрегатов; в этом разделе описаны базовые проверки для обоих. Для простоты ид...

Диагностика и проверка 2.7L
Обзор На дизельных двигателях имеется дополнительный приводной ремень для топливного насоса высокого давления. Этот раздел посвящен основным проверкам обоих. Инфо...

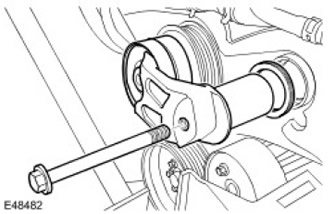

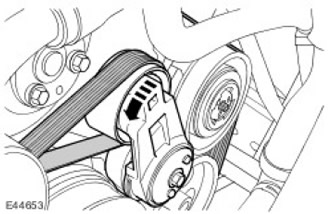

Натяжитель ремня привода 4.0L
Снятие 1. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите ремень привода генератора. Для п...

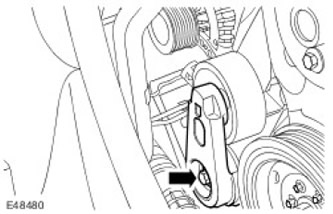

Натяжитель ремня привода 4.4L
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите вязкостную муфту вен...

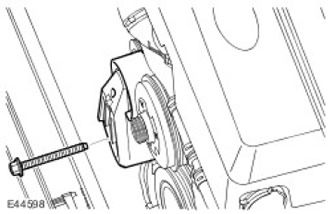

Натяжитель ремня привода 2.7L
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите ремень привода вспом...

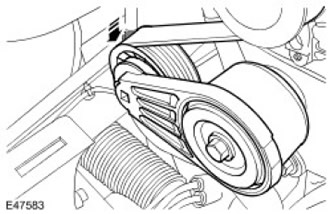

Натяжитель ремня вентилятора охлаждения 4.4L
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите ремень привода вязко...

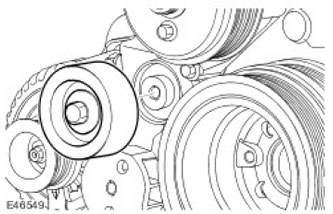

Промежуточный шкив ремня привода 4.0L
Снятие 1. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите ремень привода генератора. Для п...

Промежуточный шкив ремня привода 4.4L
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите ремень привода вспом...

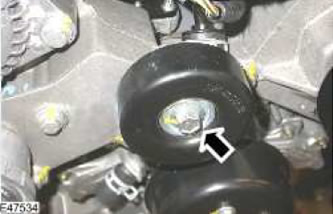

Промежуточный шкив ремня привода 2.7L
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. 2. Снимите ремень привода вспомогательных агрегатов. Для получения дополнительной информации обрат...

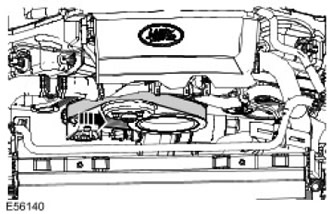

Ремень вентилятора охлаждения 4.0L
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Соединение - вентилятор с вя...

Ремень привода аксессуаров 4.0L
Снятие 1. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите вентилятор с вязкостной муфтой в...

Ремень привода аксессуаров 4.4L
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите ремень привода вязко...

Ремень привода аксессуаров 2.7L
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите вентилятор охлаждени...
