Фильтрация воздуха (мануал для Дискавери 3)

Спецификация
Общая спецификация 4.0L НаименованиеСпецификацияВоздушный фильтрФильтр, оснащенный сменным бумажным элементом, расходомером воздуха и опционным сервисным индикаторомРа...
Общая спецификация 4.0L НаименованиеСпецификацияВоздушный фильтрФильтр, оснащенный сменным бумажным элементом, расходомером воздуха и опционным сервисным индикаторомРа...

Устройство и техническое описание 4.0L

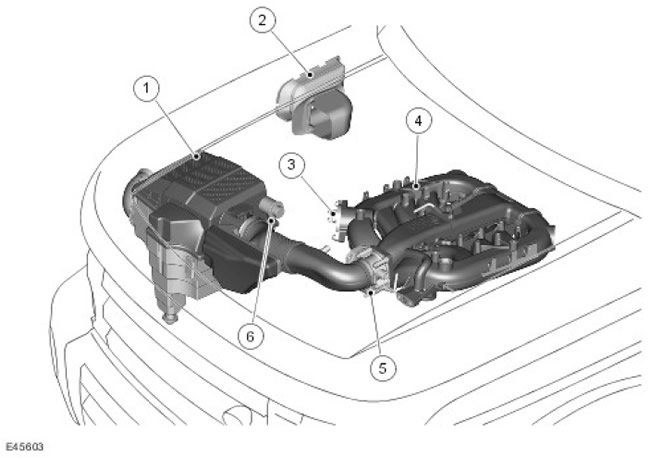

Расположение компонентов системы распределения и фильтрации воздуха на впуске бензинового двигателя V6 с рабочим объемом 4 литра V6 Наименование пунктаКаталожный...
Расположение компонентов системы распределения и фильтрации воздуха на впуске бензинового двигателя V6 с рабочим объемом 4 литра V6 Наименование пунктаКаталожный...

Устройство и техническое описание 4.4L

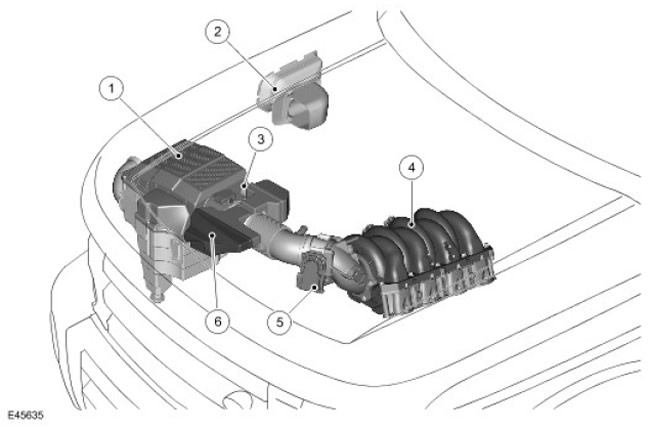

Наименование пунктаКаталожный номер запасной частиОписание1-Кожух воздушного фильтра2-Воздухозаборник3-Датчик загрязнения фильтра (устанавливается по заказу)4-Впуск...
Наименование пунктаКаталожный номер запасной частиОписание1-Кожух воздушного фильтра2-Воздухозаборник3-Датчик загрязнения фильтра (устанавливается по заказу)4-Впуск...

Диагностика и проверка 4.0L
Осмотр и проверка 1. Проверьте обоснованность жалобы клиента. 2. Визуально проверьте на наличие очевидных признаков повреждений. Механические факторыЭлектрич...
Осмотр и проверка 1. Проверьте обоснованность жалобы клиента. 2. Визуально проверьте на наличие очевидных признаков повреждений. Механические факторыЭлектрич...

Диагностика и проверка 4.4L
Осмотр и проверка 1. Проверьте обоснованность жалобы клиента. 2. Выполните визуальную проверку очевидных признаков повреждений. Механические факторыЭлектриче...
Осмотр и проверка 1. Проверьте обоснованность жалобы клиента. 2. Выполните визуальную проверку очевидных признаков повреждений. Механические факторыЭлектриче...

Диагностика и проверка 2.7L
Осмотр и проверка 1. Убедитесь в обоснованности жалобы клиента. 2. Визуально осмотрите на наличие очевидных механических и электрических неисправностей. Меха...
Осмотр и проверка 1. Убедитесь в обоснованности жалобы клиента. 2. Визуально осмотрите на наличие очевидных механических и электрических неисправностей. Меха...

Воздушный фильтр 4.0L

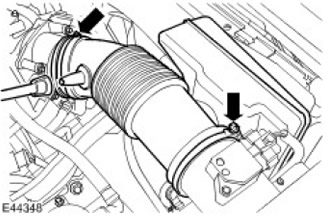

Снятие 1. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация. 2. Освободите впускной патрубок воздушного ...
Снятие 1. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация. 2. Освободите впускной патрубок воздушного ...

Воздушный фильтр 4.4L

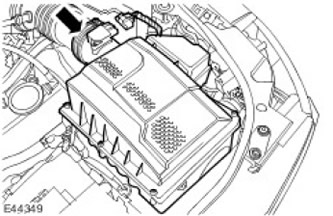

Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. 2. Освободите впускной патрубок воздушного фильтра. Отпустите зажим впускного патрубка воздушного ...
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. 2. Освободите впускной патрубок воздушного фильтра. Отпустите зажим впускного патрубка воздушного ...

Воздушный фильтр 2.7L
Снятие 1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. ВНИМАНИЕ: При снятии выпускно...
Снятие 1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. ВНИМАНИЕ: При снятии выпускно...

Резонатор воздухозабора 4.0L

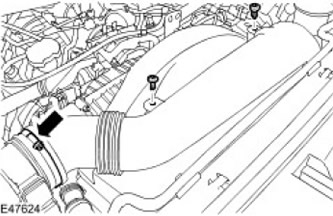

Снятие 1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите выпускной трубопровод ...
Снятие 1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите выпускной трубопровод ...

Резонатор воздухозабора 4.4L
Снятие 1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите выпускной трубопровод ...
Снятие 1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите выпускной трубопровод ...

Охладитель наддувочного воздуха 2.7L

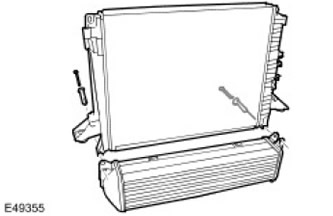

Снятие 1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками. ...
Снятие 1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками. ...

Фильтрующий элемент воздушного фильтра 4.0L

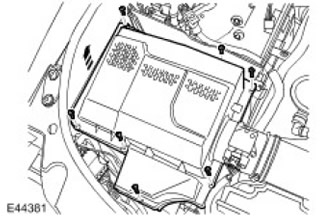

Снятие 1. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите крышку корпуса воздушного фильтр...
Снятие 1. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите крышку корпуса воздушного фильтр...

Фильтрующий элемент воздушного фильтра 4.4L

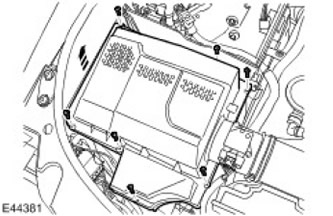

Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. 2. Снимите крышку корпуса воздушного фильтра. Выверните 7 винтов. 3. Снимите фильтрующий элем...
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. 2. Снимите крышку корпуса воздушного фильтра. Выверните 7 винтов. 3. Снимите фильтрующий элем...

Фильтрующий элемент воздушного фильтра 2.7L
Снятие 1. Снимите крышку корпуса воздушного фильтра. Выверните 7 винтов. 2. Снимите фильтрующий элемент. Установка 1. При установке выполните процед...
Снятие 1. Снимите крышку корпуса воздушного фильтра. Выверните 7 винтов. 2. Снимите фильтрующий элемент. Установка 1. При установке выполните процед...
