Системы полного привода автомобиля Land Rover Discovery 3
Спецификации
Спецификации моментов затяжки Наименование Nm lb-ft Болты с головкой Torx мотора переключения раздаточной коробки 38 28 Болты с головкой Torx соленоида муфты раздаточной
Спецификации моментов затяжки Наименование Nm lb-ft Болты с головкой Torx мотора переключения раздаточной коробки 38 28 Болты с головкой Torx соленоида муфты раздаточной
Устройство и техническое описание раздаточной коробки
Расположение компонентов раздаточной коробки Наименование пункта Каталожный номер запасной части Описание 1 - Щиток приборов 2 - Переключатель выбора диапазона 3 - Раздат
Расположение компонентов раздаточной коробки Наименование пункта Каталожный номер запасной части Описание 1 - Щиток приборов 2 - Переключатель выбора диапазона 3 - Раздат

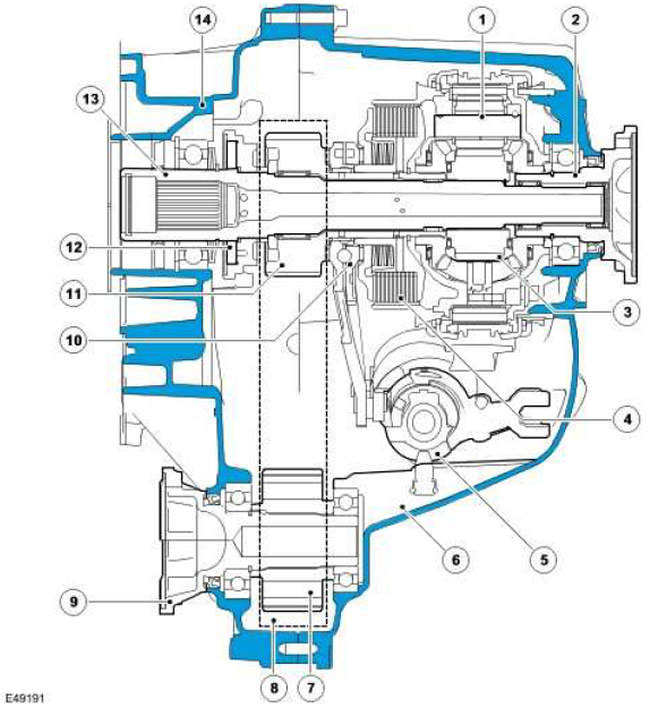

Раздаточная коробка - вид в разрезе
Вид в разрезе Наименование пункта Каталожный номер запасной части Описание 1 - Планетарный комплект 2 - Задний выходной фланец 3 - Межосевой дифференциал в сборе 4 - Мног
Вид в разрезе Наименование пункта Каталожный номер запасной части Описание 1 - Планетарный комплект 2 - Задний выходной фланец 3 - Межосевой дифференциал в сборе 4 - Мног
Картеры и насосы раздаточной коробки
Картеры раздаточной коробки Передний и задний картеры в сборе отливаются из алюминия. Передний картер в сборе В передний картер в сборе устанавливаются подшипники первичн
Картеры раздаточной коробки Передний и задний картеры в сборе отливаются из алюминия. Передний картер в сборе В передний картер в сборе устанавливаются подшипники первичн
Межосевой дифференциал в сборе
Наименование пункта Каталожный номер запасной части Описание 1 - Синхронизирующие кольцо и пружина 2 - Коронная шестерня планетарной передачи 3 - Чашка дифференциала 4 -
Наименование пункта Каталожный номер запасной части Описание 1 - Синхронизирующие кольцо и пружина 2 - Коронная шестерня планетарной передачи 3 - Чашка дифференциала 4 -

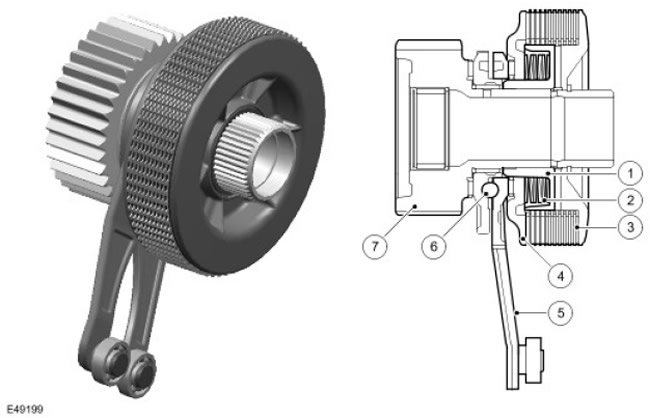

Многодисковая муфта в сборе
Наименование пункта Каталожный номер запасной части Описание 1 - Ступица муфты 2 - Тарельчатые пружины 3 - Диски сцепления 4 - Поршень муфты 5 - Рычаги электродвигателя 6
Наименование пункта Каталожный номер запасной части Описание 1 - Ступица муфты 2 - Тарельчатые пружины 3 - Диски сцепления 4 - Поршень муфты 5 - Рычаги электродвигателя 6

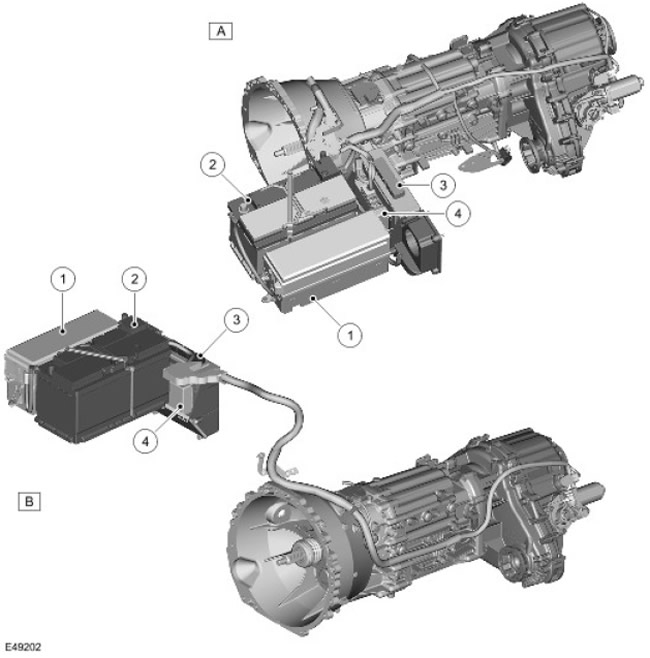

Модуль управления раздаточной коробкой
Модуль управления раздаточной коробкой управляет переключением диапазонов во время движения и включает/выключает многодисковую муфту. Модуль управления расположен в монта
Модуль управления раздаточной коробкой управляет переключением диапазонов во время движения и включает/выключает многодисковую муфту. Модуль управления расположен в монта
Входные сигналы модуля управления раздаточной коробкой
В модуль управления раздаточной коробкой поступают следующие сигналы: Сигнал переключателя выбора диапазона Сигнал датчика выбранного диапазона Сигнал температуры электро
В модуль управления раздаточной коробкой поступают следующие сигналы: Сигнал переключателя выбора диапазона Сигнал датчика выбранного диапазона Сигнал температуры электро
Выходные сигналы модуля управления раздаточной коробкой
Модуль управления раздаточной коробкой передает следующие сигналы: Сообщения шины CAN Сигнал для соленоида блокировки ключа Сигнал для светодиода выбранного диапазона Сиг
Модуль управления раздаточной коробкой передает следующие сигналы: Сообщения шины CAN Сигнал для соленоида блокировки ключа Сигнал для светодиода выбранного диапазона Сиг
Обслуживание и диагностика

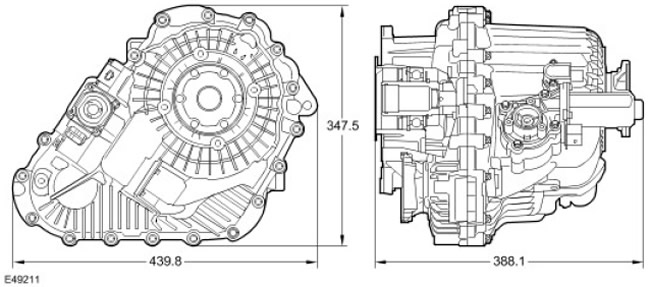

Обслуживание Основные размеры (в миллиметрах) Масса раздаточной коробки без масла составляет 40,30 кг, а с маслом - 41,55 кг. В пустую коробку необходимо заливать 1500 мл
Обслуживание Основные размеры (в миллиметрах) Масса раздаточной коробки без масла составляет 40,30 кг, а с маслом - 41,55 кг. В пустую коробку необходимо заливать 1500 мл

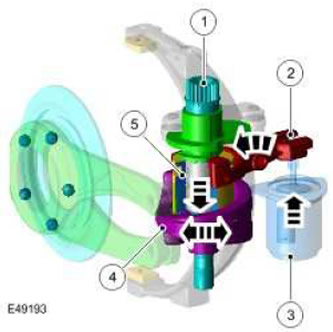

Принцип работы системы
Выбор диапазона раздаточной коробки осуществляется с помощью переключателя, который расположен на центральной консоли за главным рычагом переключения коробки передач. Диа
Выбор диапазона раздаточной коробки осуществляется с помощью переключателя, который расположен на центральной консоли за главным рычагом переключения коробки передач. Диа
диагностика и проверка
Обзор Раздаточная коробка DD295 - это блок с постоянным приводом на четыре колеса, с распределением крутящего момента между передним и задним карданным валами в соотношен
Обзор Раздаточная коробка DD295 - это блок с постоянным приводом на четыре колеса, с распределением крутящего момента между передним и задним карданным валами в соотношен

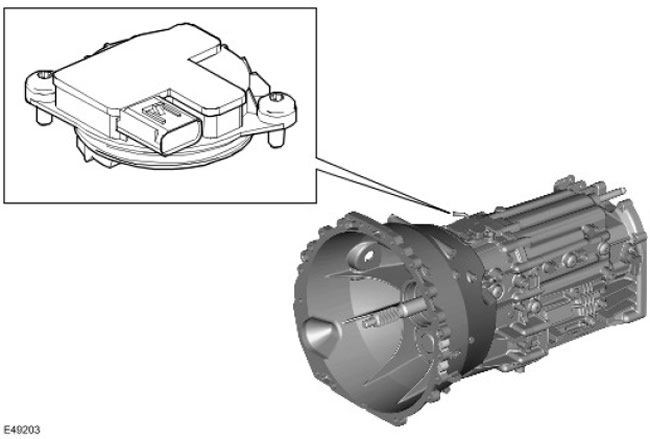

Датчик низкого / высокого диапазона

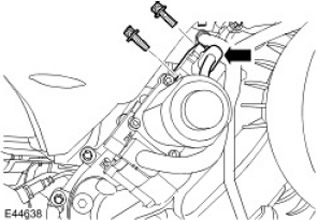

Снятие 1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками. Поднимит
Снятие 1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками. Поднимит
Модуль управления приводом на четыре колеса (4WD)

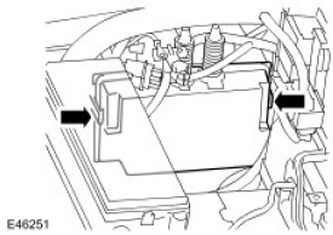

Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите аккумуляторую батарею. Для п
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите аккумуляторую батарею. Для п
Электродвигатель переключения раздаточной коробки

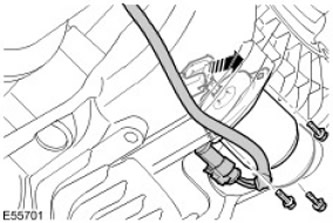

Снятие 1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками. Поднимит
Снятие 1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками. Поднимит
Электромагнит муфты раздаточной коробки

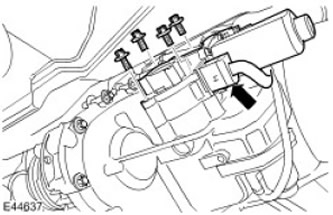

Снятие 1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками. Поднимит
Снятие 1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками. Поднимит
