Датчик положения педали акселератора (APP) 4.4L (Дискавери 3)


Главная > Discovery > Дискавери 3 > Силовой агрегат > Электронная часть управления > Датчик положения педали акселератора (APP) 4.4L

         0

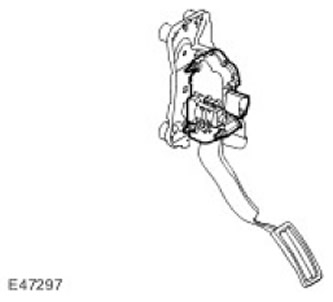

На педали акселератора в сборе смонтированы датчики APP (датчик положения педали акселератора).

Датчики APP (датчик положения педали акселератора) обеспечивают контроль команд водителя на ускорение, замедление или поддержание скорости автомобиля. Сигнал датчика используется ECM (блок управления двигателем) для того, чтобы при помощи встроенного в корпус дроссельной заслонки электродвигателя установить дроссельную заслонку в требуемое положение.

Сигналы датчиков APP (датчик положения педали акселератора) проходят проверку на абсолютное значение и достоверность. В педаль подаются два разных опорных напряжения. При отказе одного датчика сигнал второго будет использован в режиме аварийного управления. Если режим аварийного управления вызван неверным сигналом APP (датчик положения педали акселератора) , ECM (блок управления двигателем) ограничивает максимальную частоту коленчатого вала двигателя значением 2000 об/мин.

Таблица контактов разъёма датчика APP (абсолютного давления в коллекторе)


№ контактаНазначение
1Масса датчика APP (датчик положения педали акселератора) 2
2Сигнал управления датчика APP (датчик положения педали акселератора) 1
3Масса датчика APP (датчик положения педали акселератора) 1
4Не используется
5Сигнал управления датчика APP (датчик положения педали акселератора) 2
6Цепь 2 питания 5 В
7Цепь 1 питания 5 В
8Не используется
