Модуль управления двигателем 4.4L (Дискавери 3)


Главная > Discovery > Дискавери 3 > Силовой агрегат > Электронная часть управления > Модуль управления двигателем 4.4L

         0

Снятие


ПРИМЕЧАНИЕ: В случае замены блока ECM необходимо подключить Т4 до отсоединения аккумуляторной батареи и следовать инструкциям, появляющимся на экране.

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2 . Снимите блок управления системой полного привода. Для получения дополнительной информации обратитесь к Модуль управления приводом на четыре колеса (4WD) (41.30.01)

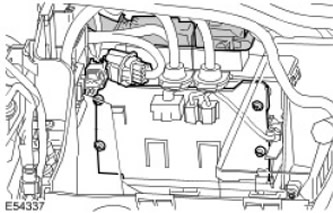

3. Снимите крышку блока ЕСМ.
  • Расстыкуйте 2 электрических разъема для доступа.
  • Расстыкуйте 2 электрических разъема блока ЕСМ.
  • Выверните 4 винта с головкой Torx.



4. Снимите блок ЕСМ. Снимите верхнюю крышку блока ЕСМ.




Установка


1. Установите блок ECM.
  • Установите крышку блока ЕСМ и закрепите винтами с головкой Torx.
  • Установите верхнюю крышку блока ЕСМ.
2. Состыкуйте электрические разъемы блока ЕСМ.

3. Состыкуйте 2 электрических разъема, расстыкованных для доступа.

4. Установите блок управления системой полного привода. Для получения дополнительной информации обратитесь к Модуль управления приводом на четыре колеса (4WD) (41.30.01)

5. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.

6. Подключите Т4 для калибровки нового блока ЕСМ.
