Дизельный двигатель 2.7L автомобиля Land Rover Discovery 3
спецификация двигателя 2.7l
Уплотнения Наименование № детали Land Rover Крышки распределительного в ала 8510302 T-образные соединения - между лестничной конструкцией и блоком двигателя STC 50550 Сли
Уплотнения Наименование № детали Land Rover Крышки распределительного в ала 8510302 T-образные соединения - между лестничной конструкцией и блоком двигателя STC 50550 Сли
Устройство и техническое описание
Вид снаружи Общая информация Двигатель TdV6 является дизельным, шестицилиндровым, двухрядным (по 3 цилиндра в каждом ряду) двигателем с углом развала цилиндров 60 градусо
Вид снаружи Общая информация Двигатель TdV6 является дизельным, шестицилиндровым, двухрядным (по 3 цилиндра в каждом ряду) двигателем с углом развала цилиндров 60 градусо

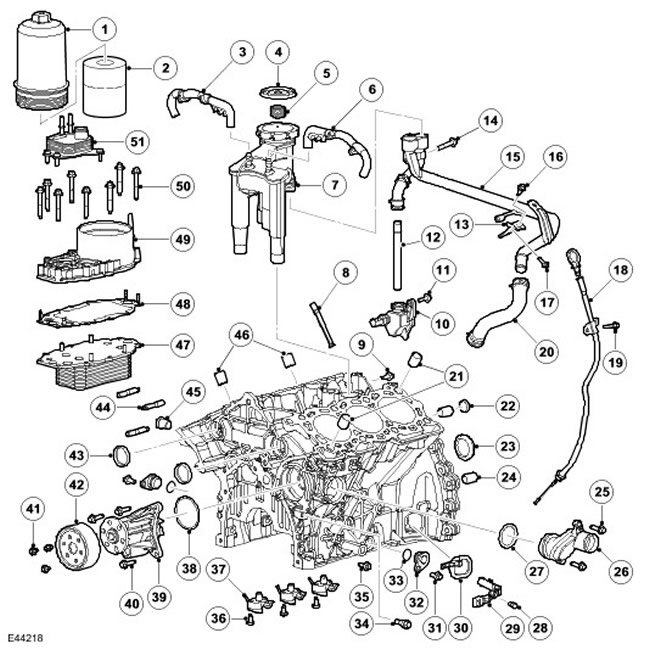

Детали блока цилиндров
Наименование пункта Каталожный номер запасной части Описание 1 - Крышка масляного фильтра 2 - Рабочий элемент масляного фильтра 3 - Продувочная трубка 4 - Диафрагма 5 - П
Наименование пункта Каталожный номер запасной части Описание 1 - Крышка масляного фильтра 2 - Рабочий элемент масляного фильтра 3 - Продувочная трубка 4 - Диафрагма 5 - П
Форсунки охлаждения поршней
Наименование пункта Каталожный номер запасной части Описание 1 - Болт 2 - Форсунки охлаждения поршня Форсунки, расположенные в блоке цилиндров, обеспечивают смазку и охла
Наименование пункта Каталожный номер запасной части Описание 1 - Болт 2 - Форсунки охлаждения поршня Форсунки, расположенные в блоке цилиндров, обеспечивают смазку и охла
Местоположение сведений о двигателе
Наименование пункта Каталожный номер запасной части Описание 1 - Местоположение сведений о двигателе Сведения о двигателе указаны в двух местах в задней части блока цилин
Наименование пункта Каталожный номер запасной части Описание 1 - Местоположение сведений о двигателе Сведения о двигателе указаны в двух местах в задней части блока цилин
Шатуны и поршни
Шатуны изготовлены из стали методом спекания и ковки и имеют разъемные крышки подшипников. Крышки подшипников изготавливаются изломом шатуна по горизонтальной оси подшипн
Шатуны изготовлены из стали методом спекания и ковки и имеют разъемные крышки подшипников. Крышки подшипников изготавливаются изломом шатуна по горизонтальной оси подшипн
Датчик положения коленчатого вала
Датчик положения коленчатого вала (CKP) расположен в задней части коленчатого вала, за маховиком слева от держателя заднего сальника. Датчик генерирует входной сигнал час
Датчик положения коленчатого вала (CKP) расположен в задней части коленчатого вала, за маховиком слева от держателя заднего сальника. Датчик генерирует входной сигнал час
Стартер и система охлаждения двигателя
Стартер Стартер установлен в правой задней части лестничной конструкции, на стыке блока цилиндров с лестничной конструкцией. Для получения дополнительной информации обрат
Стартер Стартер установлен в правой задней части лестничной конструкции, на стыке блока цилиндров с лестничной конструкцией. Для получения дополнительной информации обрат

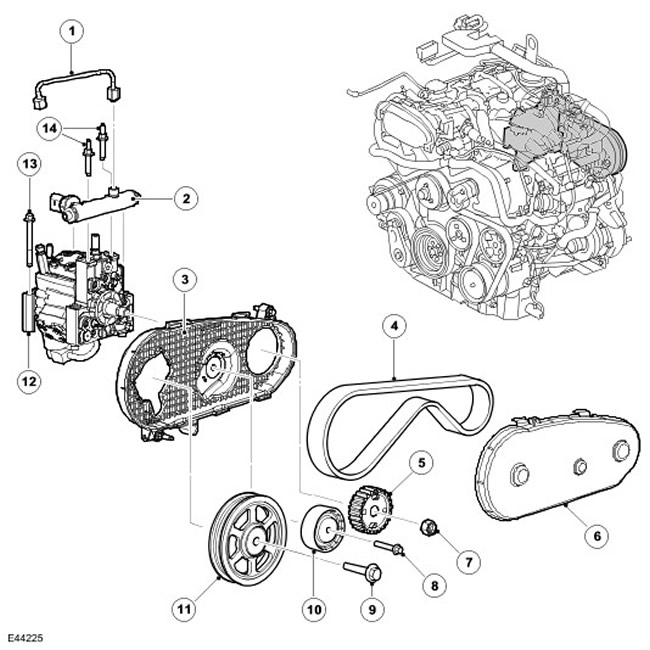

Топливный насос высокого давления
Наименование пункта Каталожный номер запасной части Описание 1 - Топливная трубка 2 - Отводящий коллектор в сборе 3 - Задняя крышка 4 - Ремень 5 - Шкив топливного насоса
Наименование пункта Каталожный номер запасной части Описание 1 - Топливная трубка 2 - Отводящий коллектор в сборе 3 - Задняя крышка 4 - Ремень 5 - Шкив топливного насоса
Детали коленчатого вала и масляного поддона
Наименование пункта Каталожный номер запасной части Описание 1 - Болты, 3 шт. 2 - Кронштейн привода вентилятора 3 - Масляный насос 4 - Уплотнение 5 - Блок цилиндров 6 - Д
Наименование пункта Каталожный номер запасной части Описание 1 - Болты, 3 шт. 2 - Кронштейн привода вентилятора 3 - Масляный насос 4 - Уплотнение 5 - Блок цилиндров 6 - Д
Детали механизма регулировки фаз газораспределения
Наименование пункта Каталожный номер запасной части Описание 1 - Задняя крышка заднего привода вспомогательных агрегатов двигателя (READ) 2 - Натяжитель READ 3 - Болт 4 -
Наименование пункта Каталожный номер запасной части Описание 1 - Задняя крышка заднего привода вспомогательных агрегатов двигателя (READ) 2 - Натяжитель READ 3 - Болт 4 -
Детали головки цилиндров
Наименование пункта Каталожный номер запасной части Описание 1 - Гидрокомпенсаторы зазора клапанов 2 - Тарелки пружин клапанов 3 - Роликовые рычаги 4 - Уплотнения штоков
Наименование пункта Каталожный номер запасной части Описание 1 - Гидрокомпенсаторы зазора клапанов 2 - Тарелки пружин клапанов 3 - Роликовые рычаги 4 - Уплотнения штоков
Система смазки
Общие сведения Масло откачивается из резервуара в масляном поддоне и под давлением подается масляным насосом. На выходе масляного насоса масло фильтруется и распределяетс
Общие сведения Масло откачивается из резервуара в масляном поддоне и под давлением подается масляным насосом. На выходе масляного насоса масло фильтруется и распределяетс

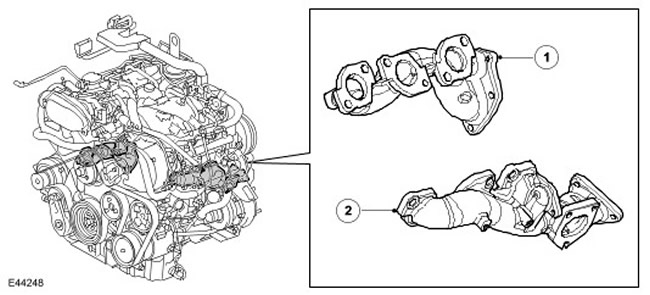

Выпускной коллектор
Наименование пункта Каталожный номер запасной части Описание 1 - Левый выпускной коллектор 2 - Правый выпускной коллектор Выпускные коллекторы отлиты из легированной стал
Наименование пункта Каталожный номер запасной части Описание 1 - Левый выпускной коллектор 2 - Правый выпускной коллектор Выпускные коллекторы отлиты из легированной стал
Разборка двигателя 2.7L
Специальный инструмент Стержень для установки момента впрыска - автоматическая коробка передач 303-1117 Стержень для установки момента впрыска - механическая коробка пере
Специальный инструмент Стержень для установки момента впрыска - автоматическая коробка передач 303-1117 Стержень для установки момента впрыска - механическая коробка пере
Сборка двигателя 2.7L
Специальный инструмент Стержень для установки момента впрыска - автоматическая коробка передач 303-1117 Стержень для установки момента впрыска - механическая коробка пере
Специальный инструмент Стержень для установки момента впрыска - автоматическая коробка передач 303-1117 Стержень для установки момента впрыска - механическая коробка пере
Снятие двигателя 2.7L с АКПП
Специальный инструмент Лебедка для подъема двигателя 303-1141 Снятие 1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обрати
Специальный инструмент Лебедка для подъема двигателя 303-1141 Снятие 1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обрати
Снятие двигателя 2.7L с МКПП
Специальный инструмент Лебедка для подъема двигателя 303-1141 Снятие 1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обрати
Специальный инструмент Лебедка для подъема двигателя 303-1141 Снятие 1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обрати
Установка двигателя 2.7L с АКПП
Специальный инструмент Лебедка для подъема двигателя 303-1141 Установка 1. ВНИМАНИЕ: Нанесите рекомендуемую смазку на направляющую втулку гидротрансформатора. ВНИМАНИЕ: У
Специальный инструмент Лебедка для подъема двигателя 303-1141 Установка 1. ВНИМАНИЕ: Нанесите рекомендуемую смазку на направляющую втулку гидротрансформатора. ВНИМАНИЕ: У
Установка двигателя 2.7L с МКПП
Специальный инструмент Лебедка для подъема двигателя 303-1141 Установка 1. С посторонней помощью подсоедините двигатель к коробке передач. Очистите контактные поверхности
Специальный инструмент Лебедка для подъема двигателя 303-1141 Установка 1. С посторонней помощью подсоедините двигатель к коробке передач. Очистите контактные поверхности
Гибкий диск
Специальный инструмент Инструмент для блокировки эластичной пластины (LRT-12-145) 303-947 Снятие 1. Отсоедините провод массы от аккумуляторной батареи. Для получения допо
Специальный инструмент Инструмент для блокировки эластичной пластины (LRT-12-145) 303-947 Снятие 1. Отсоедините провод массы от аккумуляторной батареи. Для получения допо
Заднее уплотнение коленчатого вала со стопорной пластиной
Снятие ПРИМЕЧАНИЕ: Опорная пластина и задний сальник коленчатого вала поставляются как единый узел и не подлежат разъединению. 1. Отсоедините провод массы от аккумуляторн
Снятие ПРИМЕЧАНИЕ: Опорная пластина и задний сальник коленчатого вала поставляются как единый узел и не подлежат разъединению. 1. Отсоедините провод массы от аккумуляторн
Заднее уплотнение распределительного вала
Специальный инструмент Устройство для демонтажа сальника распределительного вала 303-1118 Устройство для монтажа сальника распределительного вала 303-1119 Устройство для
Специальный инструмент Устройство для демонтажа сальника распределительного вала 303-1118 Устройство для монтажа сальника распределительного вала 303-1119 Устройство для
Крышка ремня газораспределительного механизма
Снятие 1. Отсоедините провод "массы" от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация 2. Снимите крышку двигателя. Для получения дополни
Снятие 1. Отсоедините провод "массы" от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация 2. Снимите крышку двигателя. Для получения дополни
Левая головка цилиндров
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите распределительные валы левог
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите распределительные валы левог
Левая крышка клапанного механизма
Снятие ПРЕДОСТЕРЕЖЕНИЕ: Прежде чем приступить к любому виду ремонта системы впрыска топлива под высоким давлением, выждите не менее 30 секунд после остановки двигателя. Н
Снятие ПРЕДОСТЕРЕЖЕНИЕ: Прежде чем приступить к любому виду ремонта системы впрыска топлива под высоким давлением, выждите не менее 30 секунд после остановки двигателя. Н
Левая опора двигателя
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите турбокомпрессор. Для получен
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите турбокомпрессор. Для получен
Левые распределительные валы

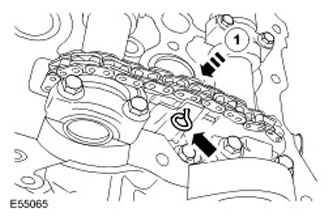

Специальный инструмент Устройство для фиксации шкива распределительного вала 303-1145/1 Устройство для выворачивания болта шкива распределительного вала 303-1145/2 Ключ д
Специальный инструмент Устройство для фиксации шкива распределительного вала 303-1145/1 Устройство для выворачивания болта шкива распределительного вала 303-1145/2 Ключ д
Левый выпускной коллектор
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите турбокомпрессор. Для получен
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите турбокомпрессор. Для получен
Маслоохладитель

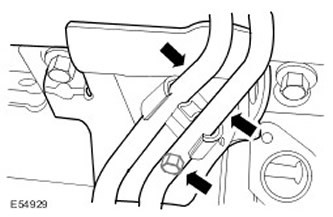

Снятие ПРЕДОСТЕРЕЖЕНИЕ: Запрещается иметь при себе сотовый телефон или пользоваться им при работе с любыми деталями, имеющими отношение к топливу, или в непосредственной
Снятие ПРЕДОСТЕРЕЖЕНИЕ: Запрещается иметь при себе сотовый телефон или пользоваться им при работе с любыми деталями, имеющими отношение к топливу, или в непосредственной
Масляный картер
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите крышку двигателя. Для получе
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите крышку двигателя. Для получе
Масляный насос
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите генератор. Для получения доп
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите генератор. Для получения доп
Маховик
Снятие 1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры. Приподнимите и подоп
Снятие 1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры. Приподнимите и подоп
Переднее уплотнение коленчатого вала
Специальный инструмент Устройство для блокировки маховика 303-1123 Стержень для установки момента впрыска - механическая коробка передач 303-1116 Стержень для установки м
Специальный инструмент Устройство для блокировки маховика 303-1123 Стержень для установки момента впрыска - механическая коробка передач 303-1116 Стержень для установки м
Переднее уплотнение распределительного вала
Специальный инструмент Держатель - передний шкив распределительного вала 303-1124 Устройство для монтажа сальника распределительного вала 303-1119 Устройство для монтажа
Специальный инструмент Держатель - передний шкив распределительного вала 303-1124 Устройство для монтажа сальника распределительного вала 303-1119 Устройство для монтажа
Правая головка цилиндров
Снятие 1. Отсоедините провод "массы" от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите правый выпускной коллектор. Для получе
Снятие 1. Отсоедините провод "массы" от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите правый выпускной коллектор. Для получе
Правая крышка клапанного механизма
Снятие ПРЕДОСТЕРЕЖЕНИЕ: Прежде чем приступить к любому виду ремонта системы впрыска топлива под высоким давлением, выждите не менее 30 секунд после остановки двигателя. Н
Снятие ПРЕДОСТЕРЕЖЕНИЕ: Прежде чем приступить к любому виду ремонта системы впрыска топлива под высоким давлением, выждите не менее 30 секунд после остановки двигателя. Н
Правая опора двигателя
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается произво
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается произво
Правый выпускной коллектор
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается произво
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается произво
Правый распределительный вал
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите передний сальник распределит
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите передний сальник распределит
Ремень газораспределительного механизма
Специальный инструмент Стопорный стержень - шкивы коленчатого вала 303-1132 Стержень для установки момента впрыска - шкивы коленчатого вала 303-1126 Стержень для установк
Специальный инструмент Стопорный стержень - шкивы коленчатого вала 303-1132 Стержень для установки момента впрыска - шкивы коленчатого вала 303-1126 Стержень для установк
Сетчатый фильтр и заборная трубка масляного насоса
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация 2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производ
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация 2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производ
Слив и заправка моторного масла
Специальный инструмент Съемник для сменного элемента масляного фильтра 303-1128 1. Отсоедините провод 'массы' от аккумуляторной батареи. Спецификация 2. ПРЕДОСТЕРЕЖЕНИЕ:
Специальный инструмент Съемник для сменного элемента масляного фильтра 303-1128 1. Отсоедините провод 'массы' от аккумуляторной батареи. Спецификация 2. ПРЕДОСТЕРЕЖЕНИЕ:
Удлиненная часть масляного поддона
Снятие 1. Отсоедините провод массы аккумулятора. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите верхний теплозащитный экран моторного отсек
Снятие 1. Отсоедините провод массы аккумулятора. Для получения дополнительной информации обратитесь к Спецификация. 2. Снимите верхний теплозащитный экран моторного отсек
