Удлиненная часть масляного поддона (Дискавери 3)


Главная > Discovery > Дискавери 3 > Силовой агрегат > Дизельный двигатель 2.7L > Удлиненная часть масляного поддона

         0

Снятие


1. Отсоедините провод массы аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.

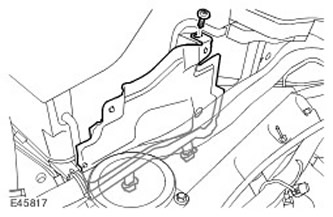

2. Снимите верхний теплозащитный экран моторного отсека. Выкрутите винт.



3. Переставьте звукоизоляцию форсунок.

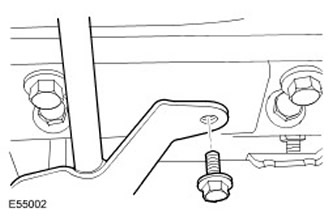

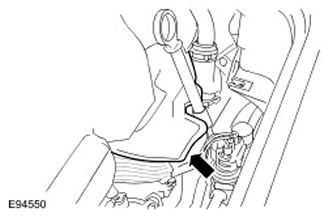

4. Снимите трубку и щуп указателя уровня масла с удлинителя поддона картера.
  • Выверните болт.
  • Снимите кольцевое уплотнение и отбракуйте его.


5. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда ставьте под автомобиль надежные опоры.


Поднимите автомобиль и установите его на опоры.

6. Снимите передние колеса в сборе с шинами.

7. Снимите трубку переднего моста. Для получения дополнительной информации обратитесь к Труба полуоси (47.10.42)

8. Снимите масляный поддон. Для получения дополнительной информации обратитесь к Масляный картер (12.60.44)

9. Снимите стартер. Для получения дополнительной информации обратитесь к Стартер (86.60.01)

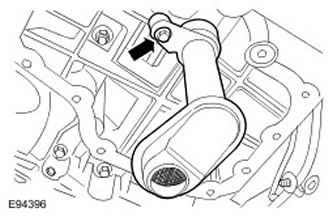

10. Снимите заборную трубку маслоприёмника с сетчатым фильтром в сборе.
  • Выверните болт.
  • Снимите кольцевое уплотнение и отбракуйте его.

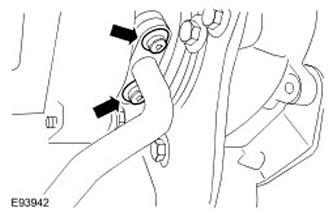

11. Выверните 3 болта провода, идущего от аккумулятора к электромагниту стартера.

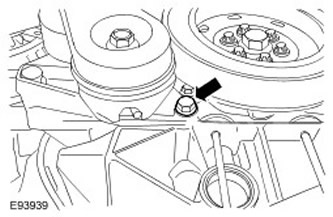

12. Выверните болт из кронштейна натяжителя ремня вспомогательных агрегатов.

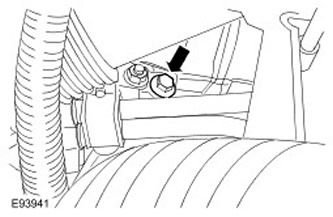

13. Выверните нижний болт из компрессора системы кондиционирования (А/С).

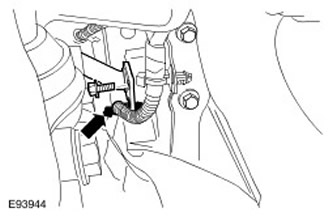

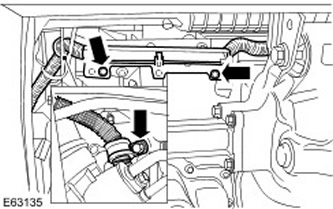

14. Освободите возвратный маслопровод турбокомпрессора.
  • Освободите зажим жгута электропроводки.
  • Выверните болт.


15. Снимите возвратный маслопровод турбокомпрессора.
  • Выверните 2 болта.
  • Снимите и отбракуйте прокладку.
  • Снимите и отбракуйте уплотнительные кольца круглого сечения.
  • Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

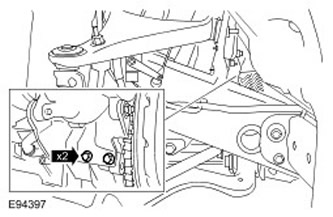

16. Выверните 2 болта из опорного кронштейна турбокомпрессора.

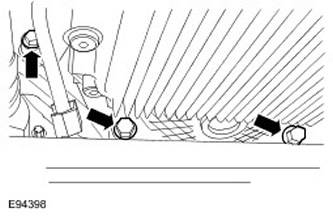

17. Выверните 3 нижних болта крепления коробки передач к двигателю.

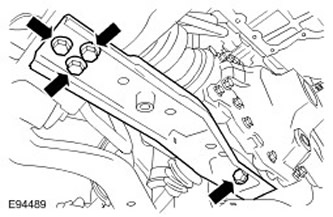

18. Снимите поперечину переднего моста. Выверните 4 болта.



19. Используя домкрат для коробки передач, подоприте передний мост в сборе.

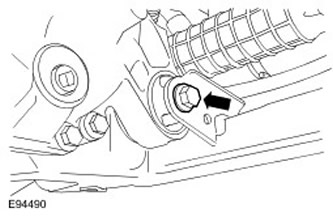

20. Выверните передний болт крепления переднего моста. Аккуратно опустите передний мост в сборе.




21. ПРИМЕЧАНИЕ: Перед выворачиванием болтов запишите их расположение.

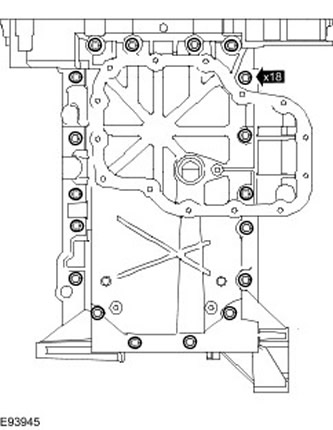

Снимите удлинитель поддона картера.
  • Выверните 18 болтов.
  • Снимите и отбракуйте прокладку.


Установка


1. ПРИМЕЧАНИЕ: Убедитесь в чистоте сопрягаемых поверхностей элементов.

ПРИМЕЧАНИЕ: Важно, чтобы удлинитель поддона картера был прикручен к корпусу коренного подшипника коленчатого вала в течение 20 минут после нанесения герметика.

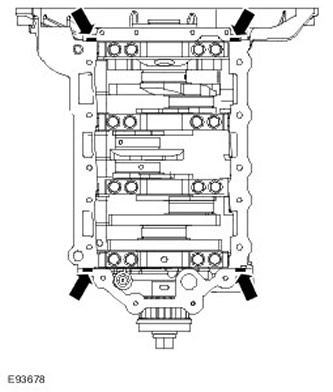

Нанесите на показанные участки блока цилиндров валик герметика диаметром 8 мм. Используйте герметик WSS-M4G323-A4-RTV.



2. Снимите удлинитель поддона картера.
  • Установите новую прокладку.
  • Вверните, но не затягивайте болты крепления удлинителя поддона картера.

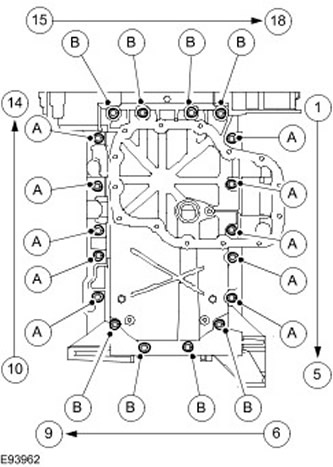

3. Затяните болты в показанной последовательности.
  • 1) Затяните болты А (момент затяжки 10 Нм). Затяните болты В (момент затяжки 4 Нм).
  • 2) Затяните болты А (момент затяжки 24 Нм). Затяните болты В (момент затяжки 10 Нм).


4. Выровняйте и закрепите передний мост в сборе. Затяните болт М14 (момент затяжки 105 Нм).

5. Установите поперечину переднего моста. Затяните 4 болта усилием 115 Нм.

6. Вверните 3 нижних болта крепления коробки передач к двигателю. Затяните болты (момент затяжки 45 Нм).

7. Вверните 2 болта в опорный кронштейн турбокомпрессора. Затяните два болта усилием 23 Нм.

8. ПРИМЕЧАНИЕ: Убедитесь в чистоте сопрягаемых поверхностей элементов.

ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

Установите возвратный маслопровод турбокомпрессора.
  • Установите новые уплотнительные кольца круглого сечения.
  • Установите новую прокладку.
  • Затяните два болта усилием 10 Нм.
9. Вверните болт возвратного маслопровода турбокомпрессора. Закрепите жгут электропроводки на возвратном маслопроводе турбокомпрессора.

10. Вверните нижний болт в компрессор кондиционера. Затяните болт (момент затяжки 24 Нм).

11. Вверните болт в кронштейн натяжителя ремня вспомогательных агрегатов. Затяните новый болт (момент затяжки 24 Нм).

12. Закрепите провод, идущий от аккумулятора к электромагниту стартера.
  • Затяните болты М8 (момент затяжки 22 Нм).
  • Затяните болты М6 (момент затяжки 10 Нм).
13. ПРИМЕЧАНИЕ: Убедитесь в чистоте сопрягаемых поверхностей элементов.

Установите маслоприемный патрубок с сетчатым фильтром в сборе.
  • Установите новое уплотнительное кольцо.
  • Затяните болт усилием 10 Нм.
14. Установите стартер. Для получения дополнительной информации обратитесь к Стартер (86.60.01)

15. Снимите масляный картер. Для получения дополнительной информации обратитесь к Масляный картер (12.60.44)

16. Установите трубку переднего моста. Для получения дополнительной информации обратитесь к Труба полуоси (47.10.42)

17. Установите передние колеса в сборе с шинами. Затяните гайки крепления колеса с моментом затяжки 140 Нм.

18. ПРИМЕЧАНИЕ: Убедитесь в чистоте сопрягаемых поверхностей элементов.

Закрепите трубку и щуп указателя уровня масла в удлинителе поддона картера.
  • Установите новое уплотнительное кольцо.
  • Вверните болт.
19. Переставьте звукоизоляцию форсунок.

20. Установите верхний теплозащитный экран двигателя. Вверните винт.

21. Присоедините провод массы к аккумулятору. Для получения дополнительной информации обратитесь к Спецификация.
