Левые распределительные валы (Дискавери 3)

Специальный инструмент

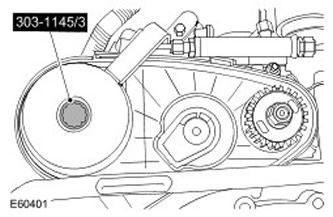

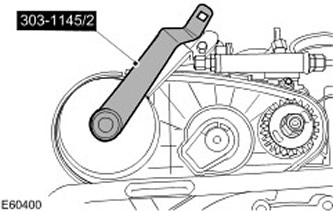

Устройство для фиксации шкива распределительного вала 303-1145/1	Устройство для выворачивания болта шкива распределительного вала 303-1145/2	Ключ для болта шкива распределительного вала 303-1145/3
Устройство для монтажа сальника распределительного вала 303-1119

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите передний сальник распределительного вала. Для получения дополнительной информации обратитесь к Переднее уплотнение распределительного вала (12.13.44)

3. Снимите крышку левой головки цилиндров. Для получения дополнительной информации обратитесь к Левая крышка клапанного механизма (12.29.43)

4. Снимите ремень привода топливного насоса. Для получения дополнительной информации обратитесь к Ремень топливного насоса высокого давления - Диапазон VIN: SALLA000304->END OF 06 MY (12.10.27)

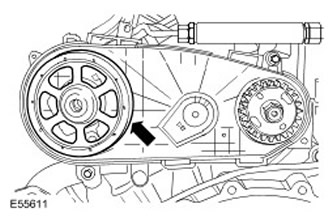

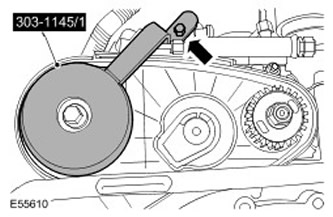

5. Установите специальный инструмент на задний шкив распределительного вала.

• Проверните коленчатый вал таким образом, чтобы специальный инструмент встал параллельно монтажной скобе двигателя.
• Заверните крепежный болт специального инструмента.

6. Установите специальный инструмент на болт крепления заднего шкива распределительного вала.




7. С помощью специальных инструментов снимите и отбракуйте болт крепления заднего шкива распределительного вала. Проверните коленчатый вал по часовой стрелке, что бы заблокировать задний шкив распределительного вала.



8. Снимите специальные инструменты.

9. Снимите задний шкив распределительного вала.

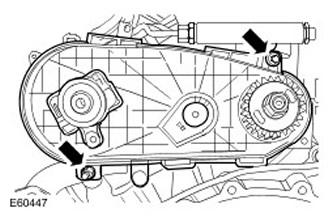

10. Снимите заднюю крышку ремня привода топливного насоса. Выверните болт крепления задней крышки ремня привода топливного насоса.




11. Держите поршень натяжителя вторичной цепи привода ГРМ.

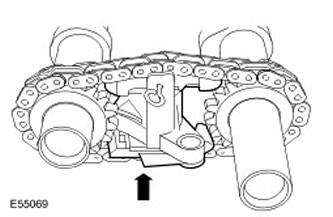

• Установите натяжитель вторичной цепи привода ГРМ.
• Вставьте штырь диаметром 1,5 мм (0,060 дюйма) в поршень натяжителя вторичной цепи привода ГРМ.

12. ВНИМАНИЕ: Постепенно и равномерно ослабьте крышки подшипников распределительного вала.

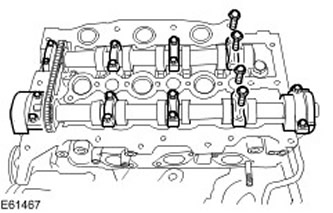

Снимите крышки подшипников распределительного вала. Выверните 18 болтов.



13. Снимите распределительные валы с натяжителем вторичной цепи привода ГРМ в сборе.

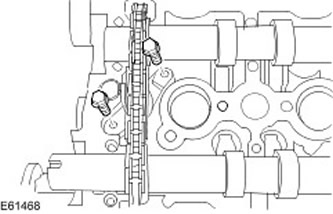

• Выверните 2 оставшихся болта.
• Освободите натяжитель левой вторичной цепи привода ГРМ.

14. Снимите натяжитель левой вторичной цепи привода ГРМ.



15. Снимите левые распределительные валы.

• Снимите вторичную цепь привода ГРМ с левых распределительных валов.
• Снимите и отбракуйте задний сальник левого распределительного вала.

Установка

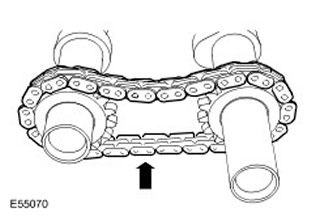

1. Наденьте вторичную цепь привода ГРМ на распределительные валы.


2. ВНИМАНИЕ: Не отпускайте штифт, фиксирующий натяжитель вторичной цепи привода ГРМ до тех пор, пока не будут установлены все крышки подшипников распределительного вала.

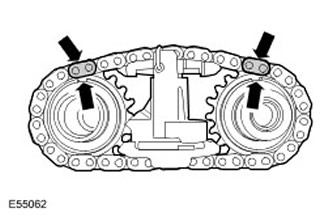

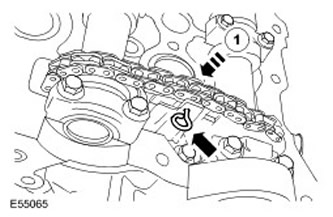

Установите натяжитель вторичной цепи привода ГРМ. Совместите метки на распределительных валах с метками на вторичной цепи привода ГРМ.



3. Установите распределительные валы с натяжителем вторичной цепи привода ГРМ в сборе. Смажьте шейки и кулачки распределительного вала.

4. Установите натяжитель левой вторичной цепи привода ГРМ. Затяните 2 крепежных болта (момент затяжки 10 Нм).

5. Установите крышки подшипников распределительного вала.

• На данном этапе пока не устанавливайте крышки подшипников распределительного вала.

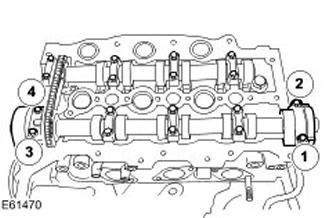

• Затяжка болтов осуществляется в указанной последовательности в четыре этапа.
• Этап 1: момент затяжки 1 Нм.
• Этап 2: момент затяжки 5 Нм.
• Этап 3: момент затяжки 10 Нм.

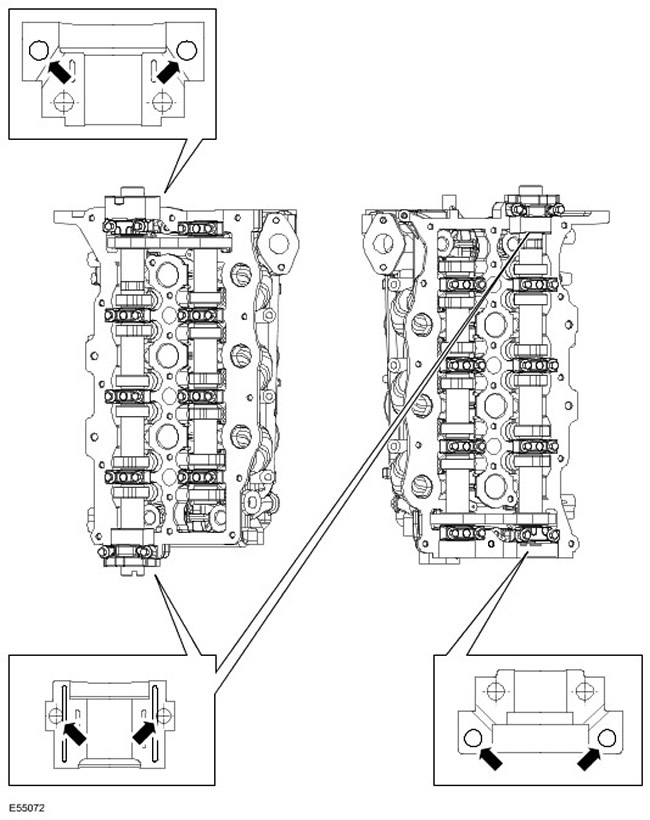

6. Нанесите герметик на крышки подшипников обоих распределительных валов, как указано на рисунке. Для получения дополнительной информации обратитесь к Спецификация.



7. Установите крышки подшипников выпускного распределительного вала.

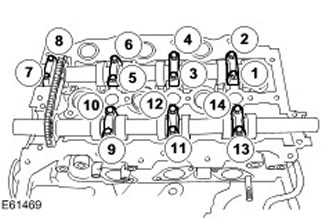

• Затяжка болтов осуществляется в указанной последовательности в три этапа.
• Этап 1: момент затяжки 1 Нм.
• Этап 2: момент затяжки 5 Нм.
• Этап 3: момент затяжки 10 Нм.

8. Отпустите поршень натяжителя вторичной цепи привода ГРМ. Снимите стопорный штифт.

9. Установите заднюю крышку ремня привода топливного насоса. Вверните болт крепления задней крышки ремня привода топливного насоса.

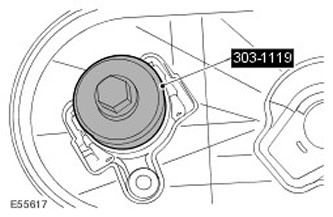

10. Используя специальные инструменты, установите новый задний сальник распределительного вала.



11. Установите задний шкив распределительного вала.

• Нанесите loctite 242 на новый болт шкива распределительного вала.
• Вверните новый болт крепления шкива распределительного вала.

12. Установите специальный инструмент на задний шкив распределительного вала. Вверните фиксирующий болт специального инструмента.



13. Установите специальный инструмент на болт крепления заднего шкива распределительного вала.



14. ВНИМАНИЕ: Убедитесь, что соблюдена процедура регулировки динамометрического ключа. Неследование этому указанию может привести к повреждению автомобиля.

Рассчитайте значение момента для динамометрического ключа.

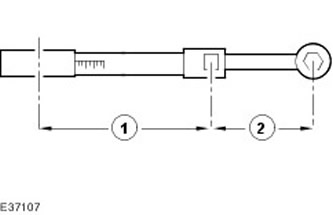

• Этап 1: Умножьте требуемую величину момента затяжки на полезную длину динамометрического ключа (1).
• Этап 2: Прибавьте полезную длину специального инструмента (2) к полезной длине динамометрического ключа.
• Этап 3: Разделите суммы, рассчитанную на этапе 1 на сумму, рассчитанную на этапе 2.
• Этап 4: Отрегулируйте динамометрический ключ в соответствии со значением, рассчитанным на этапе 3.

15. ВНИМАНИЕ: Убедитесь, что соблюдена процедура регулировки динамометрического ключа. Неследование этому указанию может привести к повреждению автомобиля.

Используя специальные инструменты, затяните болт крепления заднего шкива распределительного вала (момент затяжки 40 Нм).



16. ВНИМАНИЕ: Убедитесь, что соблюдена процедура регулировки динамометрического ключа. Неследование этому указанию может привести к повреждению автомобиля.

Используя специальные инструменты, затяните болт крепления заднего шкива распределительного вала еще на 75 Нм. Проверните коленчатый вал против часовой стрелки, что бы заблокировать задний шкив распределительного вала.

17. Снимите специальные инструменты.

18. Установите ремень привода топливного насоса. Для получения дополнительной информации о братитесь к Ремень топливного насоса высокого давления - Диапазон VIN: SALLA000304->END OF 06 MY (12.10.27)

19. Установите крышку левой головки цилиндров. Для получения дополнительной информации о братитесь к Левая крышка клапанного механизма (12.29.43)

20. Установите передний сальник распределительного вала. Для получения дополнительной информации о братитесь к Переднее уплотнение распределительного вала (12.13.44)

21. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации о братитесь к Спецификация.
