Детали механизма регулировки фаз газораспределения (Дискавери 3)


Главная > Discovery > Дискавери 3 > Силовой агрегат > Дизельный двигатель 2.7L > Детали механизма регулировки фаз газораспределения

         0

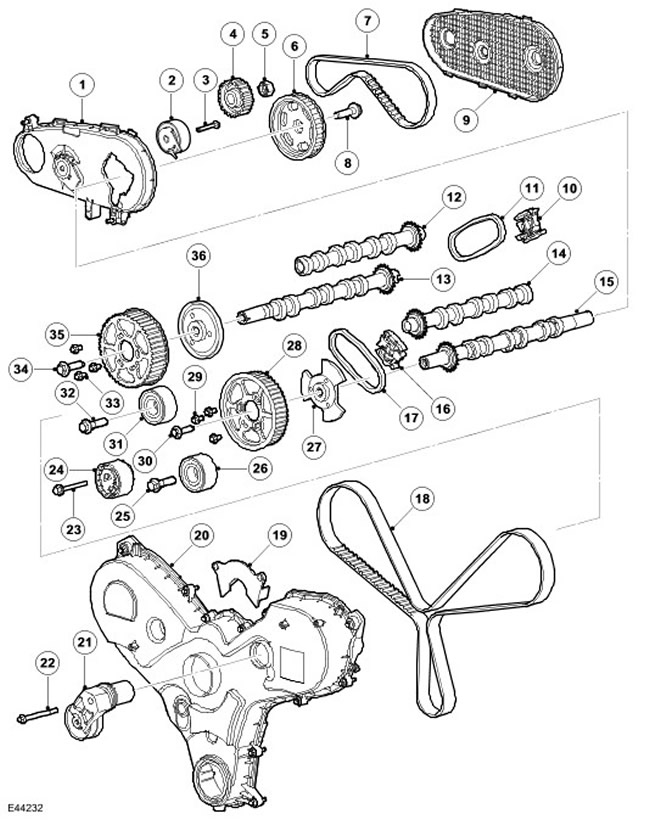

Наименование пунктаКаталожный номер запасной частиОписание
1-Задняя крышка заднего привода вспомогательных агрегатов двигателя (READ)
2-Натяжитель READ
3-Болт
4-Шкив топливного насоса
5-Гайка
6-Шкив распределительного вала READ
7-Ремень READ
8-Болт
9-Передняя крышка READ
10-Натяжитель правой цепи
11-Правая цепь газораспределительного механизма
12-Правый впускной распределительный вал
13-Правый выпускной распределительный вал
14-Левый впускной распределительный вал
15-Левый выпускной распределительный вал
16-Натяжитель левой цепи
17-Левая цепь газораспределительного механизма
18-Ремень ГРМ
19-Перемычка передней крышки
20-Крышка первичной передачи
21-Ролик
22-Болт
23-Болт
24-Натяжитель
25-Болт
26-Ролик
27-Ступица распределительного вала
28-Зубчатое колесо левого распределительного вала
29-Болт, 3 шт.
30-Болт, 1 шт.
31-Роли к
32-Болт, 1 шт.
33-Болт, 3 шт.
34-Болт, 1 шт.
35-Зубчатое колесо правого распределительного вала
36-Ступица распределительного вала

Первичная передача


Первичная передача обеспечивается однопрофильным ремнем от коленчатого вала к шестерням выпускного распределительного вала каждого ряда цилиндров через два опорных роли ка и натяжитель.


Регулировка натяжения ремня ГРМ осуществляется эксцентриковым натяжителем, установленным с правой передней стороны блока цилиндров.

Вторичная передача

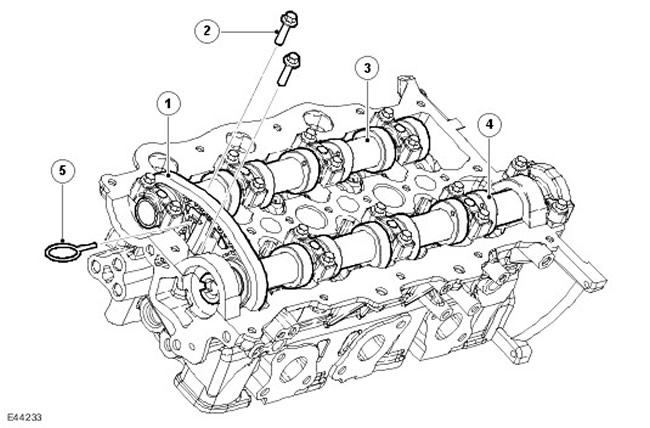

Наименование пунктаКаталожный номер запасной частиОписание
1-Цепь газораспределительного механизма
2-Болты
3-Впускной распределительный вал
4-Выпускной распределительный вал
5-Боек натяжителя

Вторичная передача обеспечивается двумя корот кими поперечными цепями, передающими крутящий момент от шестерней выпус кных распределительных валов к шестерням впус кных распределительных валов. Цепи располагаются в задней части правого ряда цилиндров и в передней части левого ряда цилиндров. Это позволяет упростить и сделать более короткой первичную ременную передачу распределительных валов спереди двигателя.

Каждая поперечная цепь снабжена автоматическим натяжителем, который через направляющую действует непосредственно на цепь. Натяжители располагаются между выпускным и впускным распределительными валами в передней или задней части головки цилиндров, в зависимости от ряда цилиндров.

Крышка привода ГРМ

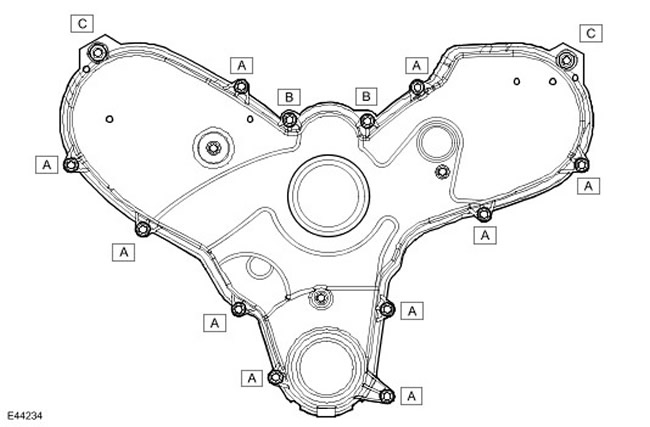

Наименование пунктаКаталожный номер запасной частиОписание
A-Болт (M6 x 32), 13 шт.
B-Болт (M6 x 36), 2 шт.
C-Болт (M6 x 30), 2 шт.

Пластмассовая крышка привода ГРМ прикреплена 16 болтами к передней стенке блока цилиндров и головкам цилиндров. Под крышкой располагается резиновое уплотнение.
