Детали блока цилиндров (Дискавери 3)


Главная > Discovery > Дискавери 3 > Силовой агрегат > Бензиновый двигатель 4.4L > Детали блока цилиндров

         0

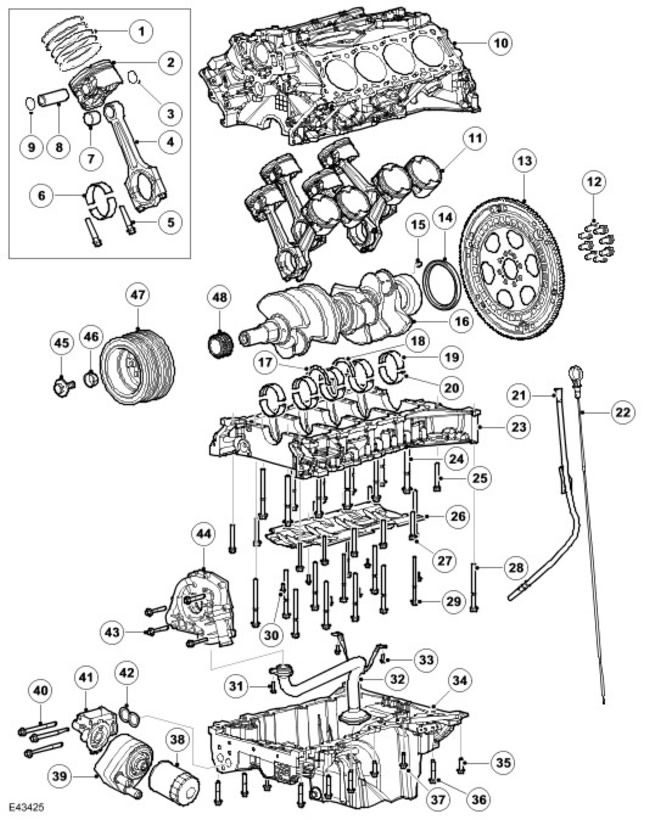

Наименование пунктаКаталожный номер запасной частиОписание
1-Поршневые кольца
2-Поршень
3-Стопорное кольцо
4-Шатун
5-Болты
6-Вкладыши шатунного подшипника
7-Подшипник
8-Поршневой палец
9-Стопорное кольцо
10-Блок цилиндров
11-Поршни
12-Болты
13-Маховик
14-Уплотнительное кольцо
15-Штифт
16-Коленчатый вал
17-Упорная шайба
18-Упорная шайба
19-Вкладыш подшипника - верхний
20-Вкладыш подшипника - нижний
21-Трубка масляного щупа
22-Масляный щуп
23-Опорная плита
24-Болты
25-Болты
26-Аэродинамический поддон
27-Болты
28-Болты
29-Болты
30-Болт
31-Болт
32-Маслоприемный патрубок
33-Болты
34-Поддон картера
35-Болты
36-Болты
37-Болты
38-Масляный фильтр
39-Масляный радиатор в сборе
40-Болты
41-Головка масляного фильтра в сборе
42-Уплотнения
43-Болты
44-Масляный насос
45-Болт коленчатого вала
46-Конусная втулка
47-Шкив коленчатого вала
48-Звездочка коленчатого вала

Блок цилиндров имеет "закрытую" V-образную конструкцию, обеспечивающую высокую внутреннюю жесткость и низкий уровень вибрации. Малый объем рубашки охлаждения снижает время прогрева и уровень шума от поршней; продольное направление каналов рубашки охлаждения с одним отверстием в головке цилиндров для подачи охлаждающей жидкости в каждом ряду повышает жесткость и улучшает прилегание прокладки головки цилиндров. Правый ряд цилиндров имеет индекс "А" (цилиндры с 1 по 4), а левый рад цилиндров - индекс "В" (цилиндры с 5 по 8).
