Передняя крышка двигателя (Дискавери 3)


Главная > Discovery > Дискавери 3 > Силовой агрегат > Бензиновый двигатель 4.4L > Передняя крышка двигателя

         0

Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

3. Слейте охлаждающую жидкость из системы охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)

4. Снимите прокладку корпуса дроссельной заслонки. Для получения дополнительной информации обратитесь к Прокладка корпуса дроссельной заслонки.

5. Снимите передний сальник коленчатого вала. Для получения дополнительной информации обратитесь к Переднее уплотнение коленчатого вала (12.21.14)

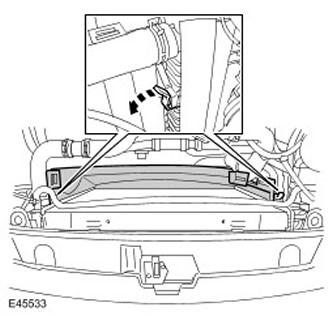

6. Снимите нижний кожух вентилятора охлаждения.
  • Освободите 2 зажима нижнего кожуха вентилятора охлаждения.
  • Освободите и снимите нижний кожух вентилятора охлаждения с радиатора.


7. Снимите компрессор кондиционера (А/С). Для получения дополнительной информации обратитесь к Компрессор системы воздушного кондиционирования (A/C) (82.10.20)

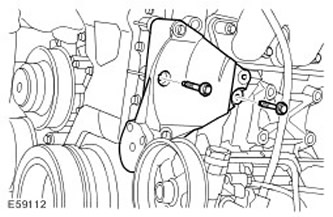

8. Снимите опорный кронштейн компрессора кондиционера. Выверните два болта.

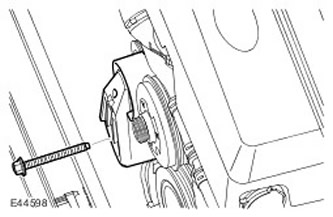

9. Снимите натяжитель ремня привода вентилятора охлаждения. Выверните болт.

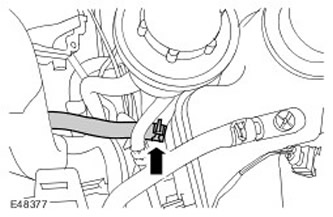

10. Отсоедините шланг расширительного бачка. Освободите зажим.

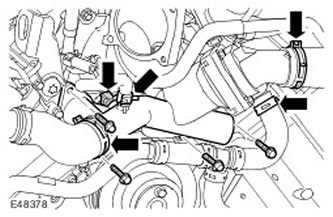

11. Снимите коллектор системы охлаждения.
  • Освободите зажимы и отсоедините 4 шланга охлаждающей жидкости.
  • Выверните 4 болта.
  • Рассоедините электрический разъем.
  • Отведите шланги охлаждающей жидкости в сторону для лучшего доступа.


12. Освободите зажимы жгута проводов двигателя.

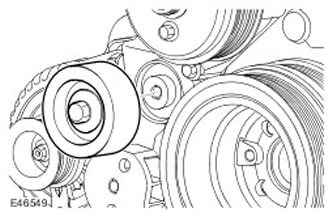

13. Снимите промежуточный шкив ремня привода вспомогательных агрегатов. Выверните болт.

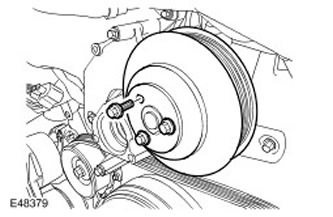

14. Снимите шкив насоса охлаждающей жидкости. Выверните 3 болта.

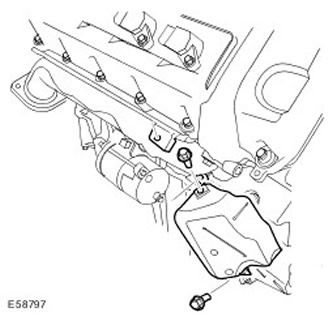

15. Снимите теплозащитный экран правого выпускного коллектора. Выверните два винта.



16. Отсоедините "положительный" провод аккумуляторной батареи.


  • Освободите крышку.
  • Снимите гайку.
  • Рассоедините электрический разъем.

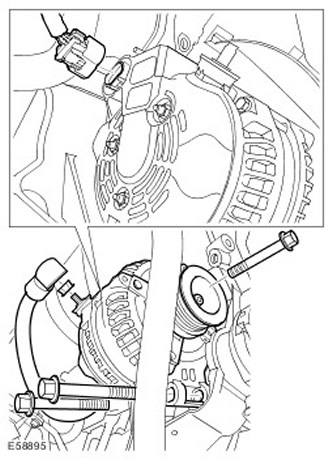

17. Снимите генератор. Выверните 3 болта.

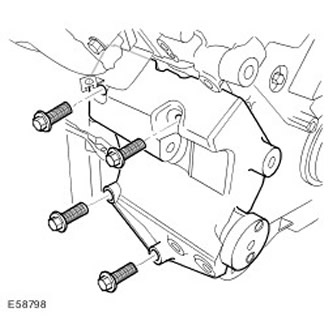

18. Снимите опорный кронштейн генератора. Выверните 4 болта.



19. Снимите крышку правой головки цилиндров. Для получения дополнительной информации обратитесь к Правая крышка клапанного механизма (12.29.44)

20. Снимите крышку левой головки цилиндров. Для получения дополнительной информации обратитесь к Левая крышка клапанного механизма (12.29.43)

21. Снимите переднюю крышку двигателя.
  • Освободите зажим жгута проводов двигателя.
  • Выверните 24 болта.
  • Снимите прокладку и отбракуйте ее.


Установка


1. Установите переднюю крышку двигателя.


  • Очистите контактные поверхности деталей.

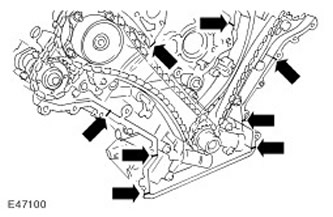

  • Нанесите полоску герметика шириной 3 мм и длиной 12 мм в 8 указанных местах.

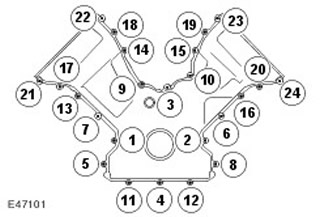

2. Равномерно и постепенно затяните болты в указанной последовательности (момент затяжки 12 Нм).



3. Установите передний сальник коленчатого вала. Для получения дополнительной информации обратитесь к Переднее уплотнение коленчатого вала (12.21.14)

4. Установите левую крышку клапанного механизма. Для получения дополнительной информации обратитесь к Левая крышка клапанного механизма (12.29.43)

5. Установите правую крышку клапанного механизма. Для получения дополнительной информации обратитесь к Правая крышка клапанного механизма (12.29.44)

6. Установите опорный кронштейн генератора.
  • Очистите установочные шпильки.
  • Очистите контактные поверхности деталей.
  • Затяните болты (момент затяжки 45 Нм).
7. Установите генератор.
  • Очистите контактные поверхности деталей.
  • Затяните болты (момент затяжки 48 Нм).
8. Подсоедините "положительный" провод аккумуляторной батареи.
  • Затяните гайку (момент затяжки 10 Нм).
  • Закрепите крышку.
9. Установите теплозащитный экран правого выпускного коллектора. Затяните винты.

10. Установите коллектор системы охлаждения.
  • Затяните болты (момент затяжки 6 Нм).
  • Присоедините шланги охлаждающей жидкости.
  • Закрепите зажимами.
11. Присоедините шланг расширительного бачка. Соедините зажим.

12. Установите шкив насоса охлаждающей жидкости. Затяните болты (момент затяжки 10 Нм).

13. Установите шкив ремня привода вспомогательных агрегатов. Затяните болт (момент затяжки 25 Нм).

14. ПРИМЕЧАНИЕ: Будьте внимательны при соединении разъемов "массы" катушек зажигания на свечах. В случае недостаточно хорошей "массы" не заведется один или оба ряда цилиндров двигателя.

Закрепите зажимы жгута проводов двигателя.

15. Установите натяжитель ремня привода вентилятора охлаждения.
  • Затяните болт шкива (момент затяжки 25 Нм).
  • Затяните болт натяжителя ремня (момент затяжки 40 Нм).
16. Установите опорный кронштейн компрессора кондиционера.

17. Подсоедините компрессор системы кондиционирования воздуха. Для получения дополнительной информации обратитесь к Компрессор системы воздушного кондиционирования (A/C) (82.10.20)

18. Установите кожух вентилятора охлаждения.

19. Установите прокладку корпуса дроссельной заслонки. Для получения дополнительной информации обратитесь к Прокладка корпуса дроссельной заслонки.

20. Залейте в систему охлаждения охлаждающую жидкость и удалите из системы воздух. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
