№ | Описание | X | Y | Z |
1 | Отверстие верхней опоры переднего амортизатора | 977 (38,464) | 578,5 (22,775) | 718,5 (28,287) |
2 | Внутреннее отверстие крепления переднего амортизатора | 975,4 (38,401) | 514,9 (20,271) | 693,7 (27,311) |
3 | Переднее отверстие крепления крыла | 605 (23,818) | 669 (26,338) | 806 (31,732) |
4 | Заднее отверстие крепления крыла | 1220 (48,031) | 690 (27,165) | 848,2 (33,393) |
5 | Наружное отверстие крепления фары | 465 (18,307) | 615 (24,212) | 788 (31,023) |
6 | Внутреннее отверстие крепления фары | 377 (14,842) | 485 (19,094) | 772 (30,393) |
7 | Панель замка капота, отверстие под заглушку | 390 (15,354) | 445 (17,519) | 765 (30,118) |
8 | Передний лонжерон, отверстие под заглушку | 500 (19,685) | 446 (17,559) | 388 (15,275) |
9 | Панель крепления фары, отверстие под заглушку | 239 (9,409) | 536 (21,102) | 335 (13,188) |
10 | Передняя боковая панель, отверстие под заглушку | 540 (21,259) | 671,7 (26,444) | 525 (20,669) |

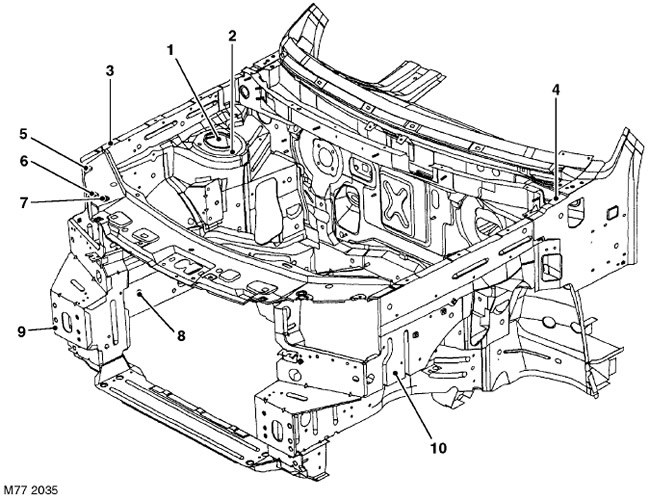

Характерные точки передней части кузова (Фрилендер 1)
Координаты характерных точек кузова по осям X, Y, Z
