Нижняя декоративная панель багажного отделения 3-дверного автомобиля (Фрилендер 1)


Главная > Freelander > Фрилендер 1 > Кузов и покрытие > Детали отделки салона > Нижняя декоративная панель багажного отделения 3-дверного автомобиля

         0

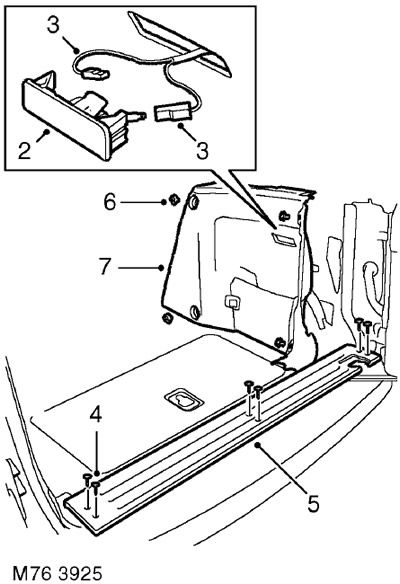

Демонтаж


1. Автомобили 2003-го модельного года: Снимите заднюю боковую декоративную панель.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Задняя боковая декоративная панель 3-дверного автомобиля.

2. Освободите от фиксации спинку заднего сиденья и наклоните сиденье вперед.




3. Снимите плафон освещения багажного отделения с декоративной панели.

4. Отсоедините 2 электрических разъема типа "Lucar" и демонтируйте плафон освещения багажного отделения.

5. Отверните 6 винтов Torx, фиксирующих планку крепления напольного покрытия багажного отделения.

6. Снимите планку крепления напольного покрытия.

7. Отверните 4 винтовых стяжки крепления декоративной панели.

8. Освободите и выньте декоративную панель из багажного отделения.

Установка


1. Установите декоративную панель в багажное отделение и закрепите ее винтовыми стяжками.

2. Установите планку крепления напольного покрытия багажного отделения и зафиксируйте ее винтами Torx.

3. Приложите к декоративной панели плафон освещения багажного отделения, подсоедините электрические разъемы типа "Lucar" и закрепите плафон на декоративной панели.

4. Установите сиденье в первоначальное положение.
