Вид сверху при снятом капоте Td4 дизель (Фрилендер 1)


Главная > Freelander > Фрилендер 1 > Общая информация > Техническое обслуживание > Вид сверху при снятом капоте Td4 дизель

         0

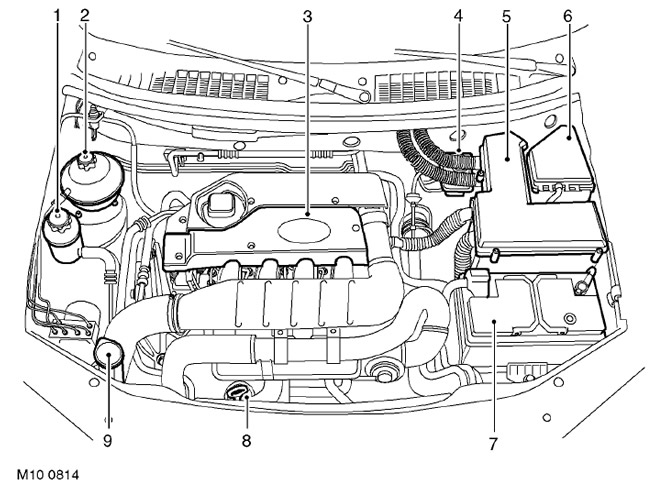

На рисунке показана компоновка с левым расположением органов управления, для автомобилей с правым расположением органов управления компоновка схожа - показана модель 2003 года выпуска.

1. Бачок для рабочей жидкости гидроусилителя рулевого управления
2. Пробка расширительного бачка системы охлаждения двигателя
3. Крышка маслоналивной горловины
4. Крышка бачка тормозной жидкости (тормозная система/система привода сцепления)
5. Корпус электронного блока управления двигателем
6. Блок предохранителей моторного отсека
7. Аккумуляторная батарея
8. Масляный щуп
9. Крышка заливной горловины бачка омывателя ветрового стекла
