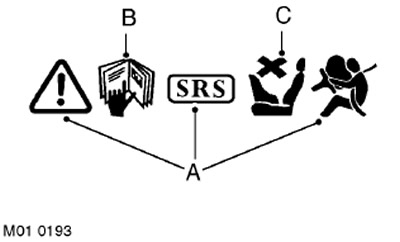

A - Необходимость соблюдать правила безопасности, работая в непосредственной близости от компонентов SRS.
B - Обращаться к пособиям, где рассматриваются процедуры, приводятся инструкции и советы (обычно, Руководство по ремонту или Руководство по эксплуатации автомобиля) по работам с системой SRS.
C - Если автомобиль оборудован фронтальной подушкой безопасности переднего пассажира, то запрещается устанавливать на переднее сиденье детское сиденье, предназначенное для перевозки детей, сидящих лицом против движения.
ПРЕДОСТЕРЕЖЕНИЕ: Запрещается проведение любых работ по системе SRS до ознакомления с соответствующими разделами Руководства.

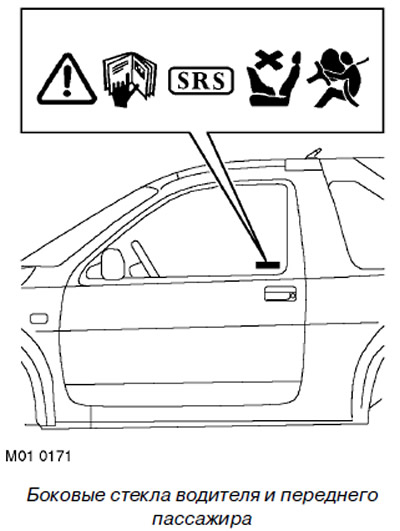

Предупреждающие наклейки укреплены на компонентах системы SRS и могут также располагаться на панелях салона автомобиля вблизи компонентов или кабелей системы SRS. На модулях подушек безопасности водителя и переднего пассажира имеются надписи "SRS AIRBAG", выдавленные в пластмассовых панелях - крышках и обозначающие наличие подушек безопасности. Другие предупреждающие надписи SRS включают в себя:

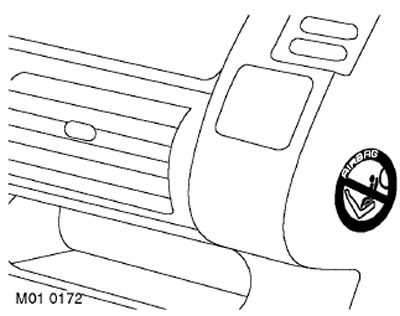

На краю панели управления
Наклейка, расположенная на конце панели управления, предупреждает о запрете установки детского сиденья с ребенком, сидящем лицом против движения, на сиденье переднего пассажира в автомобилях, имеющих фронтальную подушку безопасности переднего пассажира.

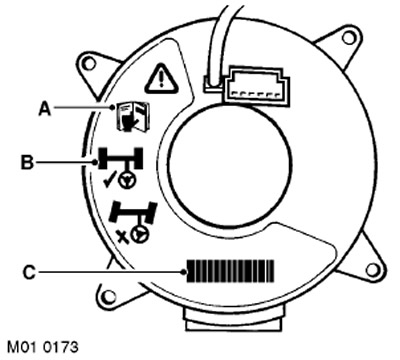

Поворотный контактор
A - Обратитесь к Руководству по ремонту за подробными инструкциями.
B - Перед снятием и установкой выставите управляемые колеса в положение для прямолинейного движения вперед.
C - Номер и код запчасти LAND ROVER. Код следует записать и использовать при заказе детали.

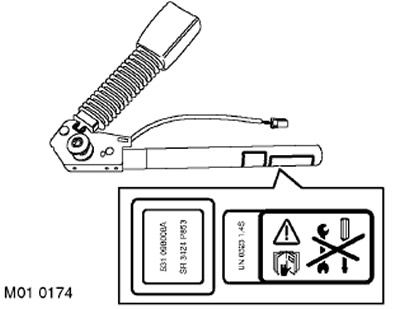

Преднатяжители передних ремней безопасности
Предупреждающие наклейки укреплены на трубах поршней преднатяжителей ремней безопасности передних сидений.
- Проявляйте осторожность.
- Обращайтесь к пособиям, где рассматриваются процедуры, приводятся инструкции и советы (обычно, Руководство по ремонту или Руководство по эксплуатации автомобиля) по работам с системой SRS.
- Не пытайтесь ремонтировать или разбирать.
Штрих - код
Штрих - коды наносятся на компоненты SRS и на компоненты, влияющие на работу системы SRS. Если необходимо заменить подушку безопасности, то следует списать её номер по обозначению Land Rover. Штрих - коды нанесены на следующие компоненты:

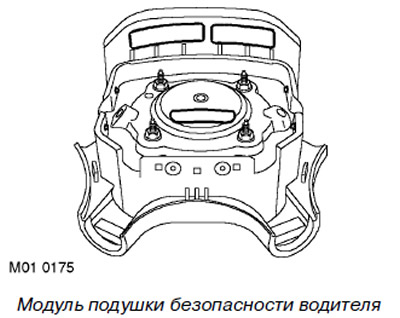

- Модуль фронтальной подушки безопасности водителя - наклейка нанесена на заднюю часть корпуса модуля.
- Модуль фронтальной подушки безопасности переднего пассажира - наклейка нанесена на заднюю часть корпуса модуля.
- Поворотный контактор - наклейка нанесена на лицевую поверхность поворотного контактора.
- Диагностический электронный блок управления (DCU) SRS - надпись включена в наклейку на верхней части блока DCU.
- Жгут проводов SRS - наклейка обернута вокруг жгута проводов.
