Обозначение гаек (Фрилендер 1)


Главная > Freelander > Фрилендер 1 > Общая информация > Технические приемы > Обозначение гаек

         1

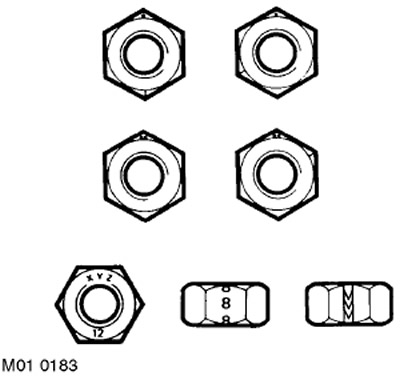

Гайки с метрической резьбой по стандарту ISO и имеющие индекс прочности 8, 12 или 14 обозначаются нанесением индекса на один из торцов гайки или на одну из граней шестигранника. Некоторые гайки, имеющие индекс прочности 4, 5 или 6, также имеют обозначение индекса прочности. Часть гаек может быть обозначена символом "М" на торце, который противоположен торцу с нанесённым индексом прочности. Этот символ обозначает метрическую резьбу.



Вместо указания индекса прочности иногда применяется так называемый "часовой" способ указания индекса прочности. На наружную фаску или торец гайки наносится метка, которая соответствует показаниям стрелок часов. Показания "часов" и являются обозначением индекса прочности.

Для обозначения 12 часовой отметки используется точка, а для обозначения хода часов (значения индекса прочности) используется засечка. Если индекс прочности более 12, то для обозначения 12 часовой отметки используется сдвоенная точка.

При затяжки "коронной" гайки, имеющей прорези для шплинта, никогда не ослабляйте гайку для совмещения отверстий под шплинт. Исключением является случай, когда это предусматривается инструкцией по регулировке. Если не удаётся совместить отверстия под шплинт, то попробуйте заменить шайбу или гайку или прошлифовать имеющуюся шайбу.


Если посредством гайки регулируется предварительный натяг подшипников, то затяжка гайки должна производится в соответствии с отдельной инструкцией.

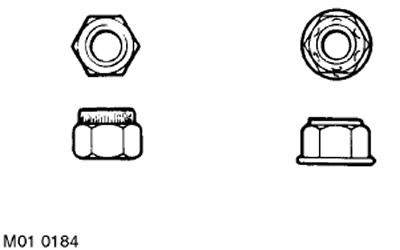

Самоконтрящиеся гайки




Самоконтрящиеся гайки (имеются в виду гайки с нейлоновой вставкой или гайки с повышенным трением резьбы) могут быть использованы повторно при условии, что ощущается увеличение сопротивления заворачиванию в момент начала заворачивания части гайки со вставкой.

НЕ используйте нагрев в попытке ослабить гайку или болт, которые трудно отвернуть. Это не только повреждает защитное покрытие, но и создает риск повреждения электронного оборудования и тормозных колодок от чрезмерного нагрева.

При снятии самоконтрящихся гаек рекомендуется заменять их на новые, аналогичные по конструкции.

Если посредством гайки регулируется предварительный натяг подшипников, то затяжка гайки должна производится в соответствии с отдельной инструкцией.
