Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
ПРЕДОСТЕРЕЖЕНИЕ: Пары топлива легко воспламенимы, а в замкнутом помещении они также токсичны и взрывоопасны. Во время работы с топливом необходимо иметь под рукой огнетушитель пенного типа, углекислотный (СО2), газовый или порошковый.
2. Поднимите автомобиль на подъемнике.

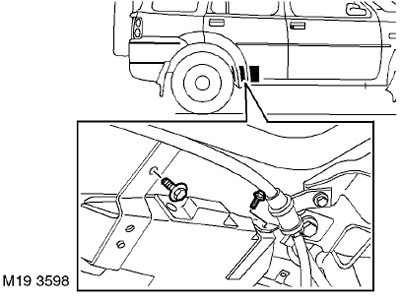

3. Отверните 2 болта крепления топливоподкачивающего насоса с фильтром к кузову.
4. Отверните саморез крепления грязезащитного щитка к топливоподкачивающему насосу с фильтром в сборе. Снимите грязезащитный щиток.
5. Опустите топливоподкачивающий насос и отсоедините от него электрический разъём.
6. Отсоедините провод "массы" от кожуха фильтра.

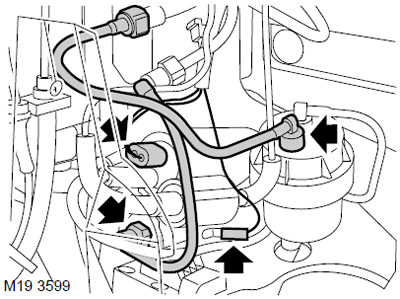

7. Установите ёмкость под топливным насосом для сбора вытекающего топлива.
8. Отсоедините шланг топливного бака от отстойника.
ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.
9. Отсоедините топливный шланг, ведущий от датчика низкого давления к топливному фильтру.
10. Для автомобилей с топливным отопителем салона: Отсоедините топливные шланги и электрический разъём от насоса отопителя салона.
11. Снимите модуль топливоподкачивающего насоса в сборе с фильтром.
Установка
1. Протрите присоединительные части топливных шлангов.
2. Установите топливный насос в сборе с фильтром на кузов и присоедините обе топливные трубки.
3. Для автомобилей с топливным отопителем салона: Присоедините топливные шланги и электрический разъём к насосу отопителя салона.
4. Уберите ёмкость, поставленную для сбора топлива.
5. Присоедините провод "массы" к кожуху фильтра.
ПРИМЕЧАНИЕ: Проверьте правильность присоединения "массы"к топливоподкачивающему насосу с фильтром в сборе.
6. Подсоедините электрический разъём к топливоподкачивающему насосу.
7. Закрепите грязезащитный щиток на топливоподкачивающем насосе в сборе.
8. Установите топливоподкачивающий насос в сборе с фильтром на кузов, вверните болты и затяните их моментом 10 Нм.
9. Опустите автомобиль на подъемнике.
10. Присоедините "отрицательную" клемму аккумуляторной батареи.
