Фазы газораспределения - проверка и регулировка (Фрилендер 1)


Главная > Freelander > Фрилендер 1 > Силовой агрегат > Дизельный двигатель Td4 > Фазы газораспределения - проверка и регулировка

         0

Проверка


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите нижнюю защиту двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

3. Снимите правое переднее колесо.

ПРЕДОСТЕРЕЖЕНИЕ: Не работайте под автомобилем, если он поддерживается только домкратом. Всегда устанавливайте страховочные подпорки.

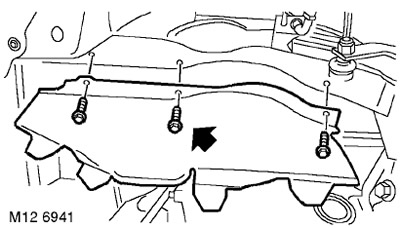

4. Отверните 3 болта и снимите грязезащитный щиток.

5. Снимите клапанную крышку с прокладкой.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Прокладка клапанной крышки:.

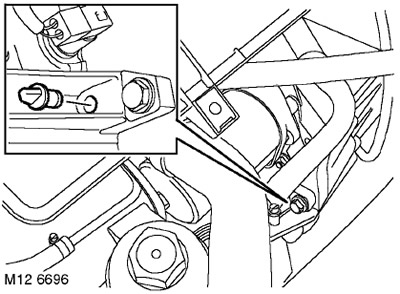

6. Выверните заглушку отверстия фиксатора ВМТ коленчатого вала.



7. При помощи торцевой головки и воротка вращайте коленчатый вал до прихода поршня 1-го цилиндра в положение ВМТ.

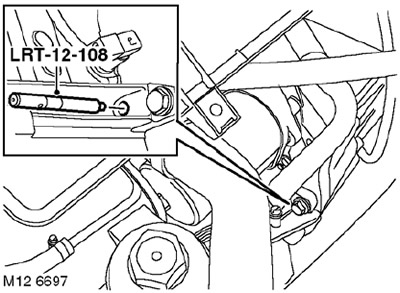

8. Чтобы зафиксировать коленчатый вал в положении В.М.Т. первого цилиндра, установите приспособление LRT-12-108.

ВНИМАНИЕ: Не проворачивайте двигатель против нормального направления вращения.

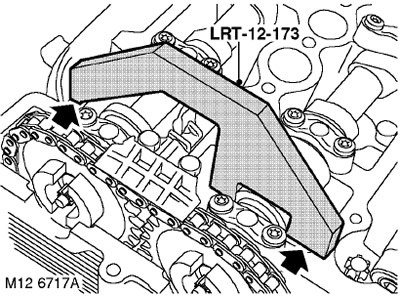

9. Установите приспособление LRT-12-173 на впускной распредвал.

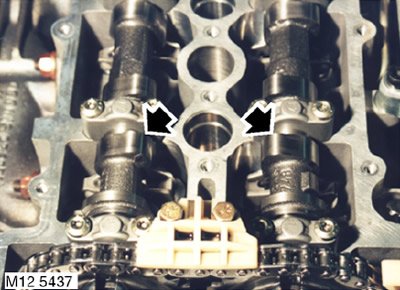

10. Если впускной распредвал занимает правильное положение, то опорные поверхности приспособления LRT-12-173 будут касаться плоскости разъёма под клапанную крышку с обеих сторон.

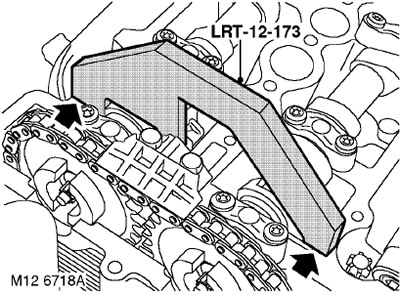

11. Снимите приспособление LRT-12-173 со впускного распредвала и установите его на выпускной распредвал.


12. Если выпускной распредвал занимает правильное положение, то опорные поверхности приспособления LRT-12-173 будут касаться плоскости разъёма под клапанную крышку с обеих сторон.

Регулировка


1. Закрепите капот в вертикальном положении.

2. Снимите верхнюю поперечину крепления двигателя.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Поперечина крепления двигателя верхняя правая.



3. Отверните гайку крепления правого кронштейна двигателя к гидравлической опоре.

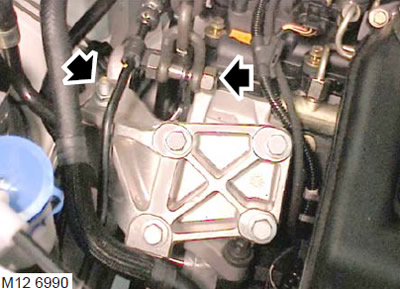

4. Закрепите на рымах такелажные цепи и приподнимите двигатель для того, чтобы улучшить доступ.



5. Зафиксировав коленчатый вал приспособлением LRT-12-108 и удерживая распредвалы рожковым ключом за шестигранники, отверните и утилизируйте болты крепления звёздочек цепного привода.

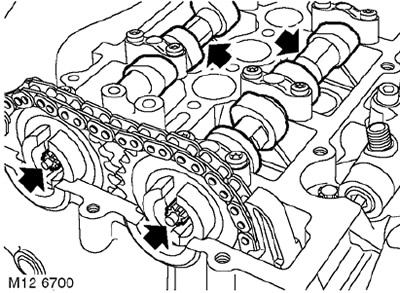

6. Используя новые болты, притяните звёздочки настолько, чтобы они свободно вращались, не имея торцевого биения.

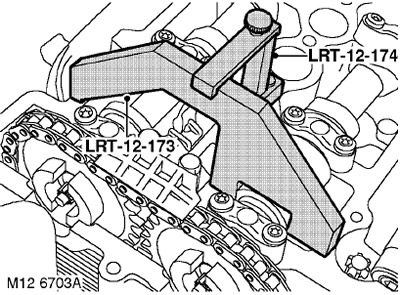

7. Установите на головку цилиндров приспособление LRT-12-174 .

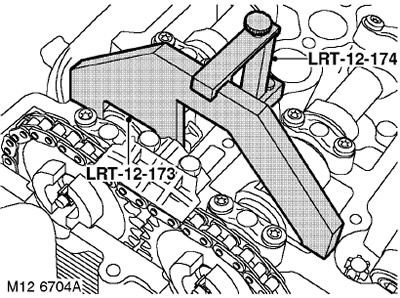

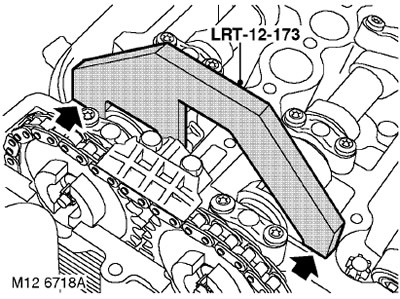

8. С помощью приспособления LRT-12-173 установите впускной распредвал в правильное положение и затяните болт крепления приспособления LRT-12-174.

9. Удерживая впускной распредвал ключом за шестигранник и используя динамометрический сектор, затяните болт крепления звёздочки впускного распредвала моментом 20 Нм и доверните его ещё на 35°.

10. Ослабьте болт крепления приспособления LRT-12-174 и снимите приспособление LRT-12-173 со впускного распредвала.



11. С помощью приспособления LRT-12-173 установите выпускной распредвал в правильное положение и затяните болт крепления приспособления LRT-12-174.


12. Удерживая выпускной распредвал ключом за шестигранник и используя динамометрический сектор, затяните болт крепления звёздочки выпускного распредвала моментом 20 Нм и доверните его ещё на 35°.

13. Снимите приспособления LRT-12-174 и LRT-12-173.

14. Снимите приспособление LRT-12-108, чтобы освободить коленчатый вал.

15. При помощи торцевой головки и воротка поверните коленчатый вал на два оборота, до прихода поршня 1-го цилиндра в положение ВМТ.

16. Чтобы зафиксировать коленчатый вал в положении В.М.Т. первого цилиндра, установите приспособление LRT-12-108.

ВНИМАНИЕ: Не проворачивайте двигатель против нормального направления вращения.



17. Установите приспособление LRT-12-173 на впускной распредвал.

18. Если впускной распредвал занимает правильное положение, то опорные поверхности приспособления LRT-12-173 будут касаться плоскости разъёма под клапанную крышку с обеих сторон.



19. Снимите приспособление LRT-12-173 со впускного распредвала и установите его на выпускной распредвал.

20. Если выпускной распредвал занимает правильное положение, то опорные поверхности приспособления LRT-12-173 будут касаться плоскости разъёма под клапанную крышку с обеих сторон.

21. При необходимости, регулировку фаз газораспределения следует повторить.

22. Снимите приспособления LRT-12-173 и LRT-12-108.

23. Заверните заглушку отверстия фиксатора В.М.Т. коленчатого вала.

24. Опустите двигатель на гидравлические опоры.

25. Наверните гайку крепления кронштейна двигателя к гидравлической опоре и затяните её. Момент затяжки 85 Нм.

26. Отсоедините такелажные цепи.

27. Установите на место верхнюю поперечину крепления двигателя.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Поперечина крепления двигателя верхняя правая.

28. Установите клапанную крышку с прокладкой.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Прокладка клапанной крышки.

29. Установите на место брызговик и затяните болты крепления моментом 10 Нм.

30. Установите на место правое колесо и затяните гайки с моментом 115 Нм.

31. Установите на место нижнюю защиту двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

32. Присоедините "отрицательную" клемму аккумуляторной батареи.

33. Отвяжите капот и закройте его.
Эта статья доступна на болгарском, белорусском, украинском
