Описание и принцип действия (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Кузов и покрытие > Ручки, замки, защелки > Описание и принцип действия

         0

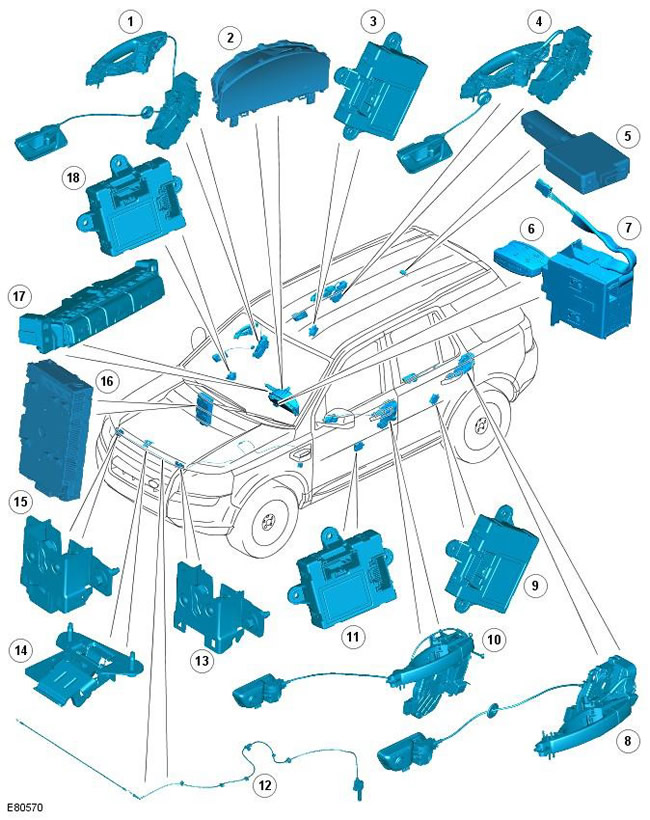

ПРИМЕЧАНИЕ: Показан вариант с левосторонним управлением (LHD); вариант с правосторонним управлением (RHD) аналогичен.

Поз.№ запасной частиНаименование
1-Ручка и защелка правой (RH) передней двери
2-Щиток приборов
3-Модуль управления правой задней двери
4-Ручка и защелка задней правой двери
5-Радиочастотный (RF) приемник
6-Пульт дистанционного управления
7-Модуль управления запуском
8-Ручка и защелка левой (LH) задней двери
9-Модуль управления левой задней двери
10-Ручка и защелка передней левой двери
11-Модуль управления передней левой двери
12-Трос открывания крышки капота
13-Левая защелка капота
14-Предохранительный крюк крышки капота
15-Правая защелка крышки капота и переключатель неполного закрывания
16-Центральная электрораспределительная коробка (CJB)
17-Переключатели централизованного запирания на панели приборов
18-Модуль управления передней правой двери

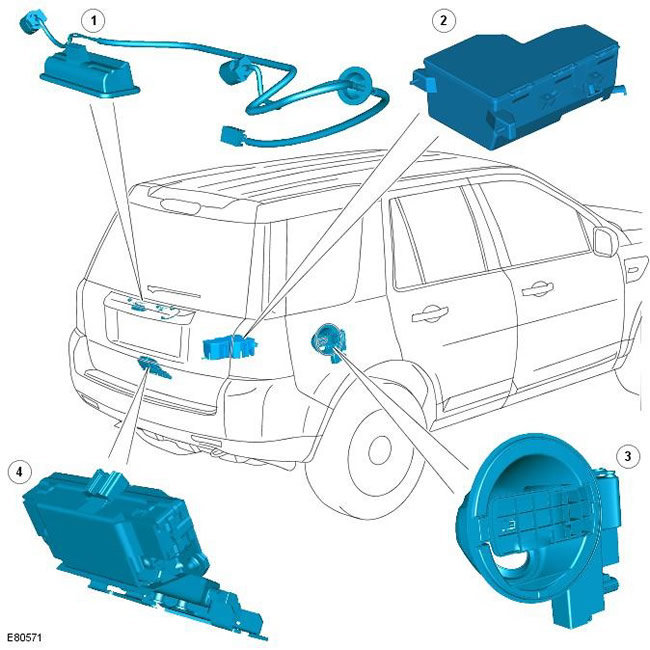

ПРИМЕЧАНИЕ: Показан вариант с левосторонним рулевым управлением; вариант с правосторонним рулевым управлением имеет аналогичную конструкцию


Поз.№ запасной частиНаименование
1-Переключатель отпирания задней поднимаемой двери
2-Вспомогательная электрораспределительная коробка (AJB)
3-Исполнительный механизм крышки лючка заливной горловины топливного бака
4-Защелка и переключатель неполного закрывания задней поднимаемой двери


Все навесные элементы автомобиля фиксируются посредством защелок с фиксаторами. Защелки снабжены переключателями неполного закрывания, которые сообщают водителю о неполном закрывании дочки доступа к автомобилю.

Для управления системой централизованного запирания служит пульт дистанционного управления, кнопки централизованного запирания на передней двери или переключатели централизованного запирания на панели приборов. Система централизованного запирания управляет автоматическим запиранием и отпиранием точек входа в автомобиль. Программное обеспечение, управляющее системой централизованного запирания, записано в CJB.

Система централизованного запирания также объединена с функцией освещения салона. Лампы освещения салона и лампы наружных зеркал зажигаются, когда в CJB от радиочастотного приемника поступает действительный запрос на отпирание, посланный пультом дистанционного управления. За дополнительной информацией обратитесь к главе: Освещение салона (417-02 Освещение салона, Описание и принцип действия).

Функция складывания наружных зеркал заднего вида также может управляться системой централизованного запирания, в случае, если дилер настроил соответствующую конфигурацию.

Потайной механический замок двери встроен в наружную ручку левой передней двери и используется для получения доступа в салон в случае разрядки аккумулятора или неисправности централизованной системы запирания.
