Описание и принцип действия (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Кузов и покрытие > Стекла, рамы и механизмы > Описание и принцип действия

         0

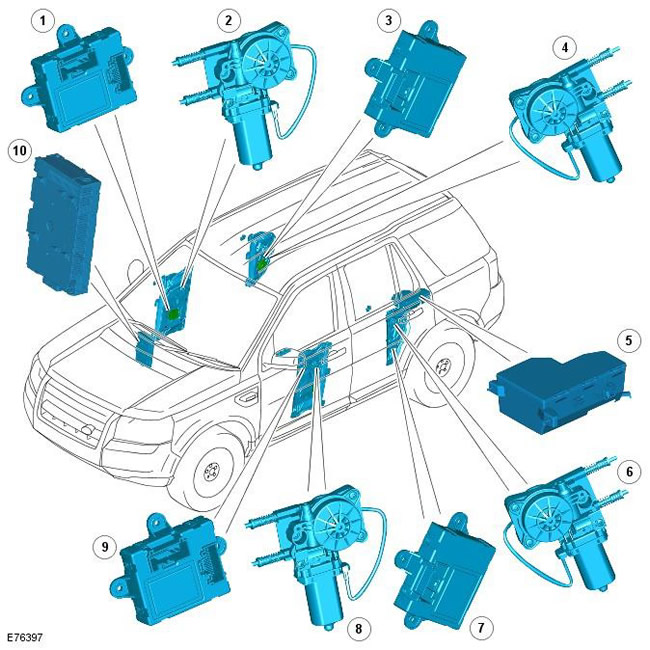

Поз.№ запасной частиНаименование
1-Модуль двери пассажира
2-Электродвигатель стеклоподъемника двери пассажира
3-Модуль задней двери
4-Электродвигатель стеклоподъемника задней двери
5-Вспомогательная электрораспределительная коробка (AJB)
6-Электродвигатель стеклоподъемника задней двери
7-Модуль задней двери
8-Электродвигатель стеклоподъемника двери водителя
9-Модуль двери водителя
10-Центральная электрораспределительная коробка (CJB)

Ламинированное лобовое стекло приклеено и загерметизировано на проеме кузова с помощью полиуретанового (ПУ) клея. На внутренней поверхности лобового стекла закреплен установочный выступ для внутреннего зеркала заднего вида. В зависимости от спецификации автомобиля, на лобовом стекле могут быть предусмотрены 2 нагревательных элемента.

Закаленное заднее стекло также приклеено и загерметизировано на проеме кузова с помощью полиуретанового (ПУ) клея. Один нагревательный элемент нанесен на внутреннюю поверхность заднего стекла.

Работой системы стеклоподъемников управляет CJB совместно с модулем двери водителя и модулем передней пассажирской двери переднего пассажира. Модули дверей смонтированы на регуляторах соответствующих передних окон. Модули дверей также смонтированы на регуляторах обоих задних окон, они поддерживают связь с модулями передних дверей по шине локальной сети межсоединений (LIN).


В системе стеклоподъемников предусмотрена функция поднимания и опускания одним нажатием, а также функция предотвращения защемления для окон всех дверей.

Если был отсоединен аккумулятор, после его подключения потребуется перекалибровать систему стеклоподъемников. Для калибровки системы требуется выполнить следующую последовательность операций.

При включенном зажигании:
  • Полностью закройте окно и отпустите переключатель.
  • Снова нажмите на переключатель закрывания и удерживайте его примерно 2 секунды.
  • Полностью откройте окно и отпустите переключатель.
  • Снова нажмите на переключатель открывания и удерживайте его примерно 2 секунды.
  • Выполните эти же действия на остальных окнах.
