Передняя панель крыши с люком (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Кузов и покрытие > Ремонты элементов крыши > Передняя панель крыши с люком

         0
ПРИМЕЧАНИЕ: Передняя панель крыши обслуживается как отдельная привариваемая панель.

Снятие


1. В сочетании с передней панелью крыши заменяется:
  • Лобовое стекло
  • Панель люка крыши

2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

3. Отсоедините оба провода от аккумуляторной батареи.

4. Снимите лобовое стекло. За дополнительной информацией обратитесь к главе: Лобовое стекло (501-11 Стекла, рамы и механизмы, Снятие и установка).

5. Снимите оба передних сиденья. За дополнительной информацией обратитесь к главе: Переднее сиденье (501-10 Сиденье, Снятие и установка).

6. Снимите панель люка крыши. За дополнительной информацией обратитесь к главе: Люк крыши (501-17 Люк крыши, Снятие и установка).

7. Снимите оба модуля боковых шторок безопасности. За дополнительной информацией обратитесь к главе: Модуль верхней боковой подушки безопасности (501-20B Вспомогательная удерживающая система, Снятие и установка).

8. Снимите механизмы втягивания ремней безопасности обоих передних сидений. За дополнительной информацией обратитесь к главе: Механизм втягивания переднего ремня безопасности (501-20A Система ремней безопасности, Снятие и установка).


9. Снимите оба механизма втягивания ремней безопасности заднего сиденья. За дополнительной информацией обратитесь к главе: Механизм втягивания заднего ремня безопасности (501-20A Система ремней безопасности, Снятие и установка).

10. Высвободите жгут электропроводки и расположите его в стороне.

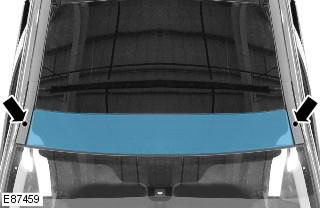

11. Выверните 2 болта с головкой 21 мм, по 1 с каждой стороны.

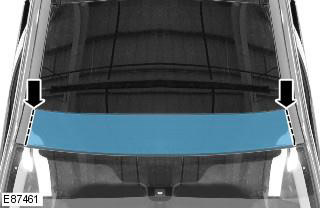

12. Выфрезеруйте сварные точки.



13. Разделите соединения и снимите старую панель.

Установка


1. Подготовьте соединительные поверхности старой и новой панели.

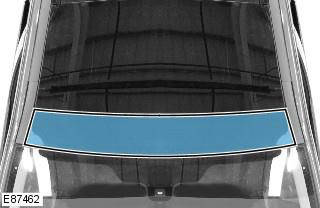

2. Нанесите клей на показанные участки.



3. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.


4. Вверните 2 болта с головкой 21 мм.



5. Точечная сварка.



6. Зачистите все сварные соединения.

7. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
