Сиденье водителя с электроприводом с памятью (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Кузов и покрытие > Сиденье > Сиденье водителя с электроприводом с памятью

         0

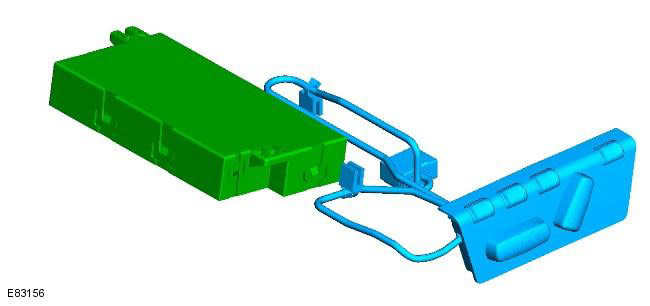

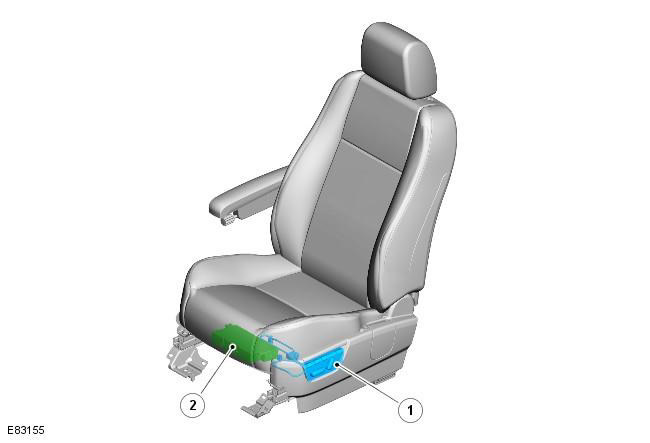

Поз.№ запасной частиНаименование
1-Блок переключателей сиденья водителя с запоминанием положения
2-Модуль управления сиденья

Сиденье водителя с электроприводом с функцией запоминания положения регулируется в 6 направлениях и включает в себя такие же элементы управления, что и переднее сиденье без функции запоминания положения. В сиденье имеется модуль управления сиденья, расположенный под рамой сиденья и позволяющий запоминать и вызывать до 3 сохраненных положений.

Если установлены наружные зеркала заднего вида с функцией запоминания положения, модуль управления сиденья также инициирует перемещение наружных зеркал, передавая командный сигнал к модулям управления передних дверей, когда из памяти вызывается положение сиденья. Модули управления передних дверей используются для хранения и вызова сохраненных в памяти положений наружных зеркал. За дополнительной информацией обратитесь к главе: Зеркала заднего вида (501-09 Зеркала заднего вида, Описание и принцип действия).

Модуль управления сиденья




Модуль управления сиденья подключен к электропроводке между блоком переключателей сиденья и электродвигателями регулировки положения сиденья. Модуль содержит в себе энергонезависимую память (EEPROM).


Модуль управления сиденья отслеживает положения сиденья и сохраняет информацию, предоставляемую датчиками Холла в салазках сиденья. Датчики Холла встроены в электродвигатели регулировки положения сиденья. Все сохраненные значения положения сиденья и текущие положения электродвигателей сиденья хранятся в памяти EEPROM.

Если произойдет прекращение подачи электроэнергии, то после ее восстановления сохраненные в EEPROM положения электродвигателей принимаются в качестве текущих положений. Это позволяет восстановить относительные сохраненные в памяти положения без повторной калибровки модуля управления сиденья.

Память модуля управления сиденья может быть стерта для сервисного обновления или считана при помощи диагностического оборудования, одобренного компанией Land Rover.

В модуле управления сиденья можно сохранить до трех различных положений сиденья. Положения сиденья сохраняются в памяти при нажатии кнопки памяти (M) и затем одной из 3 кнопок сохранения (1, 2, 3) в течение 5 секунд. Кнопки памяти расположены на блоке переключателей. Кнопки памяти блока переключателей позволяют водителю управлять операциями сохранения и вызова из памяти регулировок сиденья и наружных зеркал. Кнопки блока переключателей - это нефиксируемые переключатели с самовозвратом.

На автомобилях, оснащенных щитком приборов высокого уровня, при включенном зажигании команды сохранения в памяти положения сиденья отображаются на дисплее информационного центра, сохранение в памяти нового положения сиденья подтверждается однократным звуковым сигналом.


ПРИМЕЧАНИЕ: Щиток приборов низкого уровня не устанавливается на автомобили, оснащенные системой запоминания положения сиденья.

За дополнительной информацией обратитесь к главе: Приборный щиток (413-01 Приборный щиток, Описание и принцип действия) / Центр информации и сообщений (413-08 Центр информации и сообщений, Описание и принцип действия).

Модуль управления сиденья позволяет водителю выбирать следующие функции:
  • Вызов из памяти настроек положения сиденья и наружных зеркал.
  • Непосредственная регулировка сиденья.

За дальнейшими подробностями работы выбираемых водителем функций обратитесь к разделу "Принципы работы".

Работа сиденья автоматически отслеживается модулем управления сиденья. Модуль выявляет электродвигатели, которые неправильно реагируют на рабочий запрос, и также сокращает энергопотребление в периоды бездействия.

Модуль управления сиденья обеспечивает следующие функции автоматического контроля:
  • Режим определения заедания механизмов
  • Режим ожидания
  • Режим мониторинга аккумуляторной батареи

За дальнейшими подробностями работы функций автоматического контроля обратитесь к разделу "Принципы работы".

Калибровка модуля управления сиденья


При замене модуля управления сиденья во время технического обслуживания новый модуль должен быть откалиброван при помощи диагностического оборудования, одобренного компанией Land Rover. Процедура калибровки необходима для модуля управления сиденья, чтобы восстановить исходные значения положения сиденья.
