Стекло люка крыши (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Кузов и покрытие > Люк крыши > Стекло люка крыши

         0

Снятие

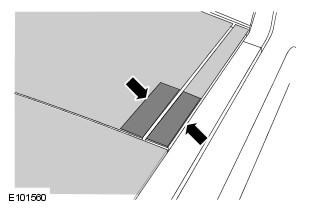

1. Наклейте полоски малярной ленты на передний край неподвижного заднего стекла, чтобы предотвратить повреждение при подъеме стекла.

ПРИМЕЧАНИЕ: Показана левая сторона, для правой стороны аналогично.



2
  • Отключите режим работы "одним нажатием".

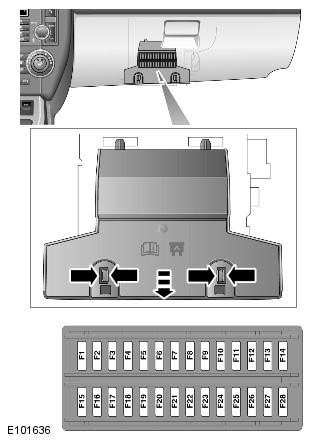

  • Откройте люк и, пока крышка люка перемещается, снимите плавкий предохранитель F10.
  • Замените плавкий предохранитель F10 и убедитесь в том, что привод люка работает без режима работы "одним нажатием".

ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

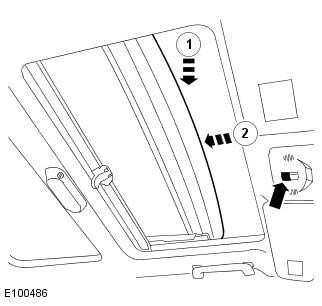

3. Откройте шторку открывающейся панели крыши.

4. Полностью откройте стеклянную панель люка крыши.

5.

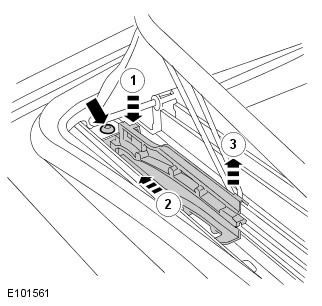

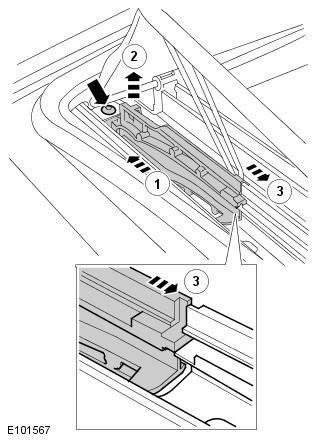

  • Снимите установочные элементы направляющих стеклянной панели люка крыши.
  • Выверните винт Torx (TX15).
  • Надавите вниз(1) и сдвиньте вперед (2) и затем снимите установочный элемент направляющей (3).
  • Повторите операцию на другой стороне.

ПРИМЕЧАНИЕ: Показана левая сторона, для правой стороны аналогично.

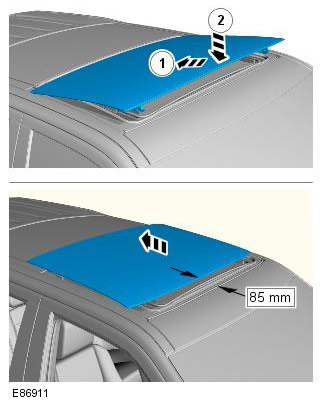

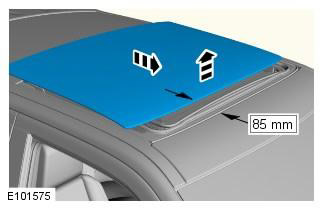

6. Закройте стеклянную панель люка крыши на 85 мм и потяните вверх, чтобы высвободить переднюю часть стекла.

ПРЕДОСТЕРЕЖЕНИЕ: Вследствие возможного повреждения не поднимайте переднюю кромку стеклянной панели люка крыши больше чем на 100 мм при установленной задней кромке.

ПРИМЕЧАНИЕ: Это высвободит переднюю часть стеклянной панели.

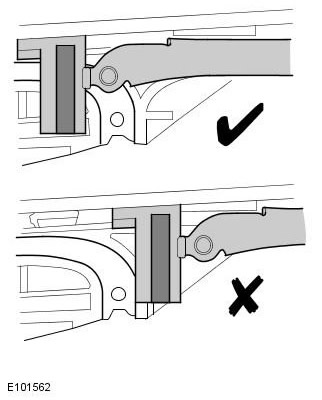

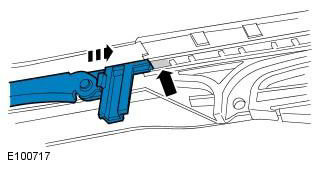

7. Сдвиньте соединительные тяги вперед на 20 мм.

ПРИМЕЧАНИЕ: Показана левая сторона, для правой стороны аналогично.

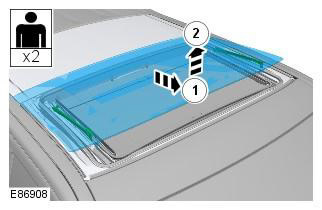

8. Снимите стекло люка.


ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

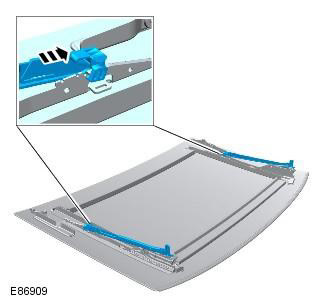

9. Снимите соединительные тяги стеклянной панели люка крыши.

ПРИМЕЧАНИЕ: Не продолжайте разборку, если элемент снимается только для получения доступа.



Установка

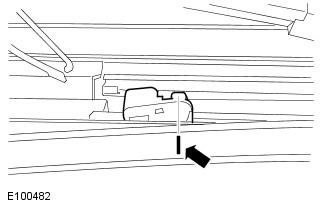

1. Используя непостоянный маркер, пометьте уплотнение, чтобы обозначить положение ведущего ползуна стеклянной панели люка крыши.

ПРЕДОСТЕРЕЖЕНИЕ: Не включайте электродвигатель люка, пока не получите указание на это.

ПРИМЕЧАНИЕ: Показана левая сторона, для правой стороны аналогично.

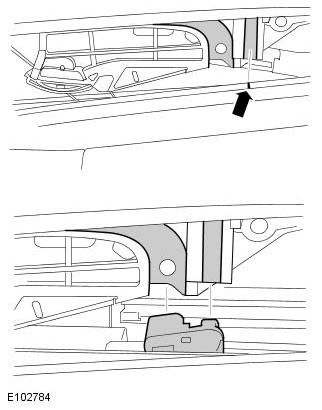

2. Установите заднюю направляющую соединительной тяги.


ПРИМЕЧАНИЕ: Действия по этому пункту требуют выполнения только в случае предварительного снятия.



3. Установите переднюю направляющую соединительной тяги.

ПРИМЕЧАНИЕ: Действия по этому пункту требуют выполнения только в случае предварительного снятия.

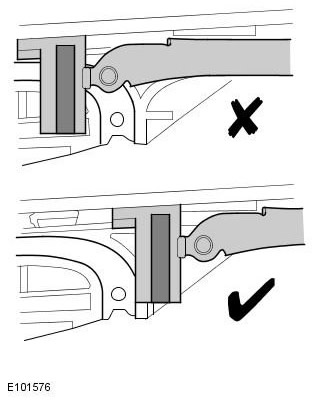

4. Сдвиньте соединительные тяги вперед на 20 мм.

ПРИМЕЧАНИЕ: Показана левая сторона, для правой стороны аналогично. Действия по этому пункту требуют выполнения только в случае предварительного снятия.



5.
  • Выверьте положение задних роликов по отношению к желобам стеклянной панели люка крыши.
  • Аккуратно сдвиньте стеклянную панель люка крыши назад, чтобы образовался проем в 85 мм.

ПРЕДОСТЕРЕЖЕНИЕ: Вследствие возможного повреждения не поднимайте переднюю кромку стеклянной панели люка крыши больше чем на 100 мм при установленной задней кромке.


ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

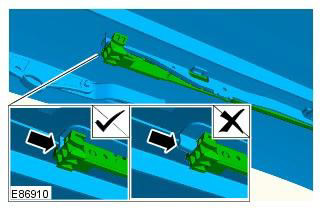

6. Совместите соединительную тягу с направляющей крышки люка.

ПРИМЕЧАНИЕ: Показана левая сторона, для правой стороны аналогично.



7.
  • Аккуратно выверьте и расположите стеклянную панель люка крыши относительно ведущего ползуна.
  • Если чувствуется сопротивление, отрегулируйте выверку положения стеклянной панели люка крыши относительно ползуна.

ПРЕДОСТЕРЕЖЕНИЕ: Неправильная регулировка стеклянной панели люка крыши приведет к ее повреждению.

ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика. Показана левая сторона, для правой стороны аналогично.



8.
  • Аккуратно отведите стеклянную панель люка назад на 50 мм, чтобы правильно расположить ее в направляющих.
  • Если стеклянная панель люка расположена правильно, полностью откройте люк.

ПРЕДОСТЕРЕЖЕНИЕ: Не надавливайте вниз при работе привода люка.

ПРИМЕЧАНИЕ: При первом задействовании панели люка крыши может быть слышен незначительный шум.



9.
  • Установите установочный элемент направляющей стеклянной панели.
  • Выставьте передний конец установочного элемента направляющей (1) и поднимите (2), а затем установите на направляющую и сдвиньте вперед (3).
  • Затяните винт Torx усилием 2,5 Нм.
  • Повторите процедуру на другой стороне.


10. Закройте стеклянную панель люка крыши.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь, что при закрытии стеклянной панели люка крыши складки сетчатого дефлектора выступают назад. Если сетчатый дефлектор складывается вперед, через панель люка крыши может протекать вода.

10. Снимите защитную ленту.

11. Вручную инициализируйте электродвигатель панели люка крыши.

12. Включите зажигание.

13. Нажмите на переднюю половину переключателя панели люка крыши и переместите панель люка в полностью наклонное положение.

14. Отпустите переключатель.

15. Нажмите и удерживайте переднюю половину переключателя.

16. Через 20 секунд панель люка крыши выполнит следующие действия: заедание в приоткрытом положении, в результате чего появляется шум, цикл полного открывания и закрывания.

17. Не отпускайте переключатель до тех пор, пока панель люка крышки не завершит описанные выше операции.

18. Отпустите переключатель.

19. Теперь панель люка крыши будет работать в режиме открытия в одно касание (наклон и полное открытие) и в режиме закрытия в одно касание (из полностью открытого положения).

20. Закрытие в одно касание невозможно из наклонного положения.

21. Закройте стеклянную панель люка крыши.

22. Закройте шторку открывающейся панели крыши.
