Снятие
1.

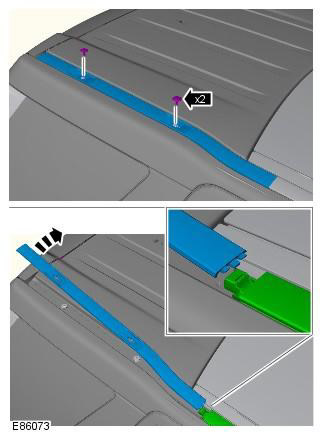

- Снимите заднюю секцию молдинга крыши.
- Снимите два зажима.
- Работая с заднего конца, аккуратно высвободите молдинг.
2.

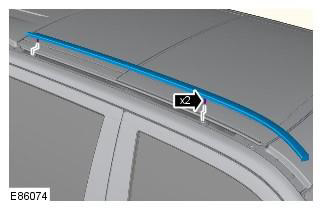

- Снимите переднюю секцию молдинга крыши.
- Работая с заднего конца, аккуратно высвободите молдинг.
- Отпустите два зажима.
3. Повторите шаги 1 и 2 на другой стороне.

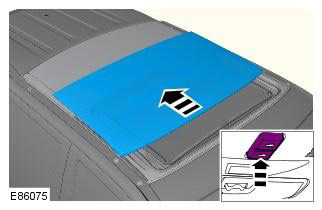

4. Частично откройте стеклянную панель люка крыши для получения доступа.
5. Снимите обшивку потолка. Обратитесь к процедуре: Верхняя облицовка - В комплектацию автомобиля входит: Люк крыши с наклоняемой крышкой (501-05 Отделка салона, Снятие и установка).

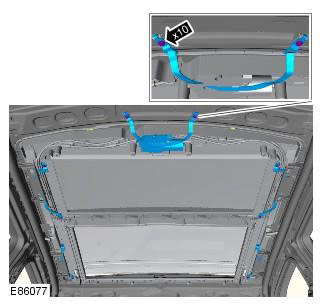

6. Отсоедините дренажные трубки.

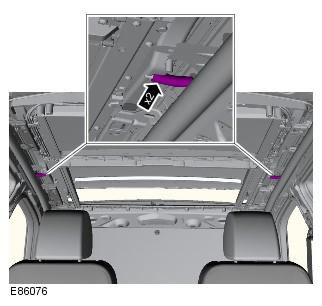

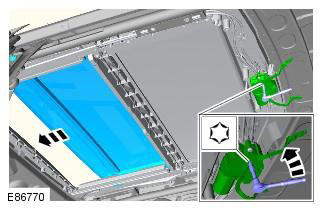

7. Высвободите привязи панели люка крыши.
8.

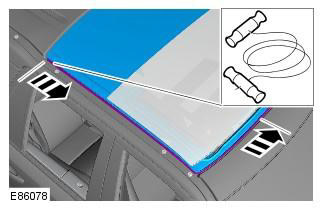

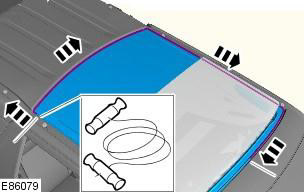

- Протяните проволоку застекления через герметик панели люка крыши внутрь автомобиля.
- Работая в направлении против часовой стрелки, прорежьте герметик до переднего установочного штифта.
ПРЕДУПРЕЖДЕНИЕ: Используйте защитные перчатки и очки.
Во избежание повреждения защитите окружающее лакокрасочное покрытие. Во избежание повреждения защитите окружающую отделку.
Если устанавливается оригинальная панель люка крыши, проследите за тем, чтобы не повредить установочные штифты.
ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.
9. Работая в направлении по часовой стрелке, прорежьте герметик до переднего установочного штифта.
ПРЕДОСТЕРЕЖЕНИЕ: Если устанавливается оригинальная панель люка крыши, проследите за тем, чтобы не повредить установочные штифты.
ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.
10. Закройте стеклянную панель люка крыши.
11. С посторонней помощью снимите панель люка крыши в сборе.
ПРЕДОСТЕРЕЖЕНИЕ: Не поднимайте панель люка крыши за шторки.
ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

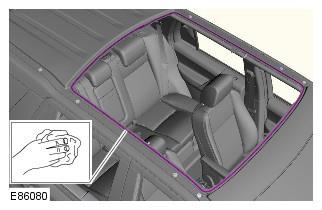

12. Осторожно удалите герметик с кузова, чтобы образовалась гладкая поверхность.
13.

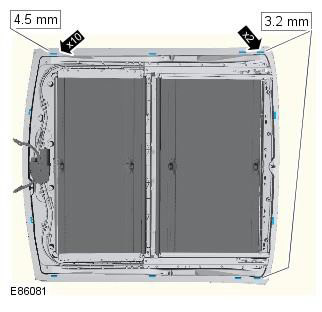

- Снимите 12 резиновых дистанционных элементов.
- Осторожно удалите герметик с панели люка крыши, чтобы образовалась гладкая поверхность.
ПРИМЕЧАНИЕ: Отметьте положение резиновых дистанционных элементов.

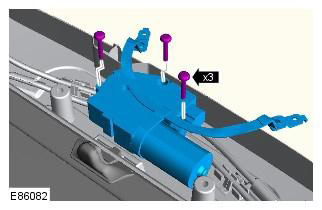

14. Снимите электродвигатель панели люка крыши.
ПРИМЕЧАНИЕ: Не продолжайте разборку, если элемент снимается только для получения доступа.
Установка
1. Установите электродвигатель панели люка крыши. Момент затяжки: 2,5 Nm
2. Нанесите грунтовку правильной спецификации на поверхность герметика на кузове и дайте ему возможность отвердеть.
ПРЕДОСТЕРЕЖЕНИЕ: Очистите поверхность от инородного материала.
3.
- Нанесите грунтовку правильной спецификации на поверхность герметика на панели люка крыши и дайте ему возможность отвердеть.
- Установите новые резиновые дистанционные элементы на панель люка крыши.
- Установите насадку с подготовленным срезом на картридж с герметиком, снимите крышку, вытряхните твердые частицы и установите картридж на пистолет для нанесения герметика.
ПРЕДОСТЕРЕЖЕНИЕ: Очистите поверхность от инородного материала.

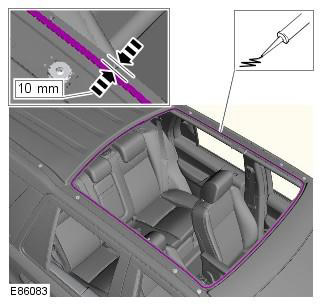

4. Нанесите непрерывный валик герметика на кузов.
5. Нанесите дополнительный герметик на фланцы кузова.
6. С посторонней помощью установите панель люка крыши в сборе.
7. Слегка прижмите панель люка крыши в сборе к герметику.
8. Присоедините дренажные трубки.
9. Проверьте герметичность соединения, при необходимости нанесите дополнительное количество герметика. Если для проверки используется вода, не проводите проверку, пока герметик не застынет. Разбрызгайте воду вокруг панели люка крыши в сборе и проверьте на наличие протечек. Отметьте местоположение протечек. Просушите панель люка крыши и герметик, затем нанесите дополнительное количество герметика.
10. Закрепите привязи панели люка крыши. Момент затяжки: 4 Nm
11. Установите обшивку потолка. Обратитесь к процедуре: Верхняя облицовка - В комплектацию автомобиля входит: Люк крыши с наклоняемой крышкой (501-05 Отделка салона, Снятие и установка).
12. Установите молдинги крыши.
Очистите поверхность от инородного материала. Соблюдайте абсолютную чистоту при обращении с этим элементом.
13. Очистите растворителем контактные поверхности кузова.
14. Снимите защитную ленту.
15. Выровняйте зажимы.
16. Выровняйте и закрепите молдинги.
