Модуль антиблокировочной системы тормозов (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Шасси > Антиблокировочная система > Модуль антиблокировочной системы тормозов

         0
Соблюдайте абсолютную чистоту при обращении с этими элементами. При попадании тормозной жидкости на лакокрасочное покрытие следует немедленно промыть пораженный участок холодной водой.

Снятие


Все автомобили

1. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

3. Снимите полку аккумулятора. Обратитесь к процедуре: Полка для установки аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Снятие и установка).

Автомобили с правосторонним управлением

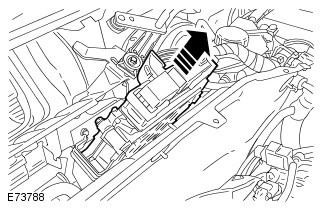

4. Снимите панель смесительной камеры.

Автомобили с левосторонним управлением

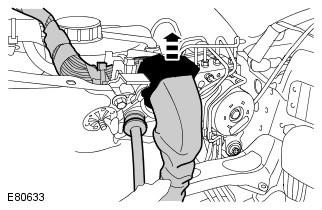

5. Снимите электродвигатель и рычажный привод очистителя лобового стекла. Обратитесь к процедуре: Электродвигатель очистителя лобового стекла (501-16 Стеклоочистители и стеклоомыватели, Снятие и установка).

6. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия.



Все автомобили







Автомобили с левосторонним управлением


7. Подготовьтесь к сбору проливаемой жидкости. Заглушите все отверстия.



Автомобили с правосторонним управлением

8. Подготовьтесь к сбору проливаемой жидкости. Заглушите все отверстия.



Все автомобили

9. Подготовьтесь к сбору проливаемой жидкости. Заглушите все отверстия.



Установка


Все автомобили


1. Установите модуль ABS. Момент затяжки: 10 Nm

2. Установите тормозные трубопроводы. Момент затяжки: 15 Nm

3. Установите опору полки аккумулятора. Момент затяжки: M6 - 10 Nm, M8 - 25 Nm

Автомобили с левосторонним управлением

4. Подсоедините вакуумную магистраль вакуумного усилителя тормозов.

Все автомобили

5. Установите ECM.

6. Закрепите вакуумную магистраль и соединительный блок.

Автомобили с левосторонним управлением

7. Установите электродвигатель и рычажный привод очистителя лобового стекла. Обратитесь к процедуре: Электродвигатель очистителя лобового стекла (501-16 Стеклоочистители и стеклоомыватели, Снятие и установка).

Автомобили с правосторонним управлением

8. Установите панель накопительной камеры.

Все автомобили

9. Установите полку аккумулятора. Обратитесь к процедуре: Полка для установки аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Снятие и установка).

10. Подсоедините провод массы к аккумулятору. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

11. Удалите воздух из тормозной системы. Обратитесь к процедуре: Удаление воздуха из тормозной системы (206-00 Система тормозов – Общая информация, Общие процедуры).

12. Если был установлен новый элемент, настройте конфигурацию с помощью диагностического оборудования, одобренного компанией Land Rover.
