Описание и принцип действия рулевого привода (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Шасси > Рулевое управление > Описание и принцип действия рулевого привода

         0

Спецификация моментов затяжки


ОписаниеNmlb-ft
Гайка наконечника рулевой тяги7052
Контргайка наконечника рулевой тяги5541

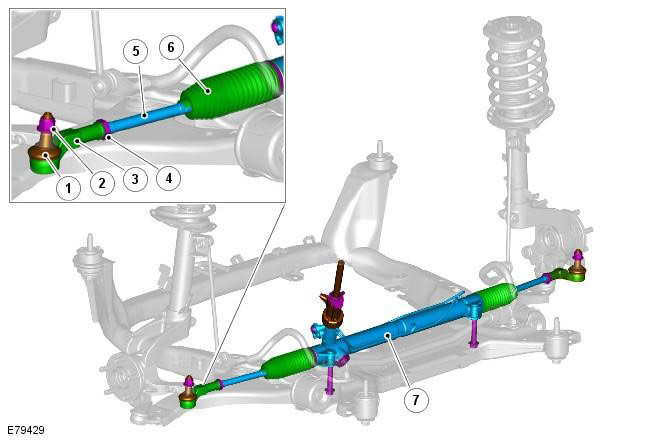

Расположение элементов




Поз.№ запасной частиНаименование
1-Шаровой шарнир
2-Контргайка
3-Наконечник рулевой тяги
4-Контргайка
5-Рулевая тяга
6-Чехол рулевого механизма
7-Рулевой механизм

Наружные концы рулевых тяг имеют резьбу для крепления наконечников тяг. Наконечники тяг наворачиваются на тяги и фиксируются контргайками, которые исключают случайное перемещение. Резьба на рулевой тяге позволяет регулировать положение наконечника рулевой тяги, чтобы задать правильный угол схождения каждого переднего колеса. Рулевая тяга снабжена сферическим соединителем, который вворачивается в торец рулевого механизма. Рулевой механизм снабжен чехлом, который защищает сферический соединитель от грязи и влаги.

Наконечник рулевой тяги кованный и имеет резьбовое отверстие для крепления тяги. На наконечнике рулевой тяги предусмотрен необслуживаемый конический шаровой шарнир, расположенный в коническом отверстии кулака переднего колеса и крепящийся самоконтрящейся гайкой. Шаровой шарнир имеет внутренний шестигранник, с помощью которого шарнир удерживается в неподвижном состоянии во время затяжки самоконтрящейся гайки.
