Наконечник тяги (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Шасси > Рулевое управление > Наконечник тяги

         0

Специальный инструмент


205-754 Splitter, Ball Joints

Снятие


1. Приподнимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда устанавливайте автомобиль на надежные опоры.

2. Снимите переднее колесо. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

3. Ослабьте контргайку наконечника рулевой тяги.

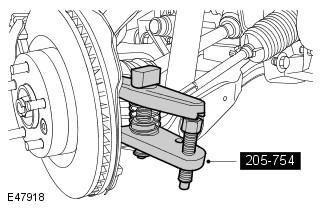

4. Отсоедините шаровой шарнир наконечника рулевой тяги от кулака колеса. Специальный инструмент: 205-754

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь, что шаровой элемент шарового шарнира не вращается.

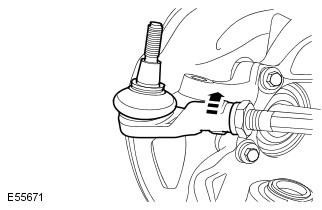

5. Снимите наконечник рулевой тяги.

ПРЕДОСТЕРЕЖЕНИЕ: Для облегчения установки отметьте число оборотов при снятии наконечника рулевой тяги.




Установка


1. Установите наконечник рулевой тяги.

ПРЕДОСТЕРЕЖЕНИЕ: При установке наконечника рулевой тяги число оборотов должно быть таким же, как и при снятии.

2. Присоедините шаровой шарнир наконечника рулевой тяги. Момент затяжки: 70 Nm

ПРЕДУПРЕЖДЕНИЕ: Используйте новую гайку наконечника рулевой тяги.

Очистите сопрягаемые поверхности от инородного материала. Удостоверьтесь, что шаровой элемент шарового шарнира не вращается.

3. Затяните контргайку наконечника рулевой тяги. Момент затяжки: 55 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности от инородного материала.

4. Установите переднее колесо. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

5. Проверьте и отрегулируйте углы установки колес, используя только рекомендованное Land Rover оборудование для регулировки углов установки всех четырех колес.
