Описание переключателей рулевой колонки (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Шасси > Рулевая колонка > Описание переключателей рулевой колонки

         0

Спецификация моментов затяжки


ОписаниеNmlb-ft
Винты с головкой Torx переключателя рулевой колонки1,51,0

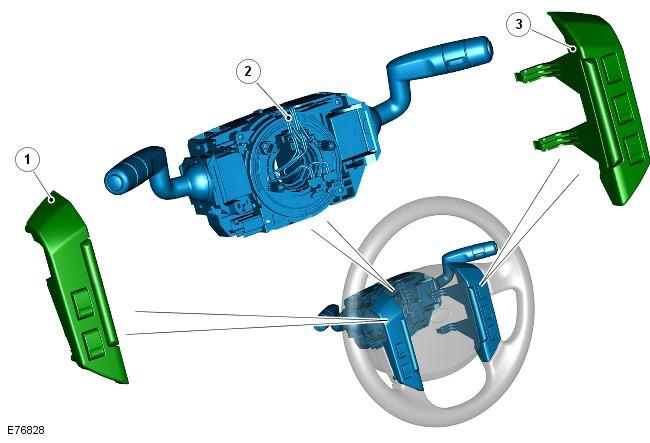

Расположение элементов




Поз.№ запасной частиНаименование
1-Переключатели системы круиз-контроля
2-Кожух рулевой колонки с многофункциональными переключателями и подвижной контактной группой
3-Переключатели управления аудиосистемой

Переключатель управления очистителями лобового стекла расположен на правой стороне корпуса и крепится двумя винтами. Соединение переключателя с главным жгутом проводов осуществляется при помощи разъема на задней стенке переключателя. Рычаг выполняет следующие функции:
  • Прерывистый режим работы стеклоочистителя, постоянный режим работы на низкой скорости и постоянный режим работы на высокой скорости
  • Включение однократной очистки ветрового стекла
  • Включение очистителя и омывателя ветрового стекла
  • Включение очистителя и омывателя заднего стекла
  • Выбор длительности цикла в прерывистом режиме работы очистителя

Переключатель указателей поворота располагается на левой стороне корпуса и крепится 2 винтами. Соединение переключателя с главным жгутом проводов осуществляется при помощи разъема на задней стенке переключателя. Рычаг выполняет следующие функции:


  • Включение левого/правого указателя поворота
  • Переключение ближнего/дальнего света фар
  • Сигнализация дальним светом фар
  • Выбор функций маршрутного компьютера (при наличии)

Кнопка управления позволяет водителю последовательно выбирать опции меню и обнулять счетчик пробега. Информация маршрутного компьютера выводится на экран центра сообщений на щитке приборов (только в щитках приборов высокого уровня).

Переключатели, установленные на рулевом колесе на правой стороне от подушки безопасности водителя, управляют аудиоблоком и телефоном. Переключатели, расположенные слева от подушки безопасности водителя, управляют системой круиз-контроля.

Часовая пружина расположена впереди корпуса и крепится четырьмя винтами. Часовая пружина входит в пазы во втулке рулевого колеса и вращается вместе с ним. Часовая пружина имеет выступ, выключающий указатели поворота при возврате рулевого колеса в исходное положение. За дополнительной информацией обратитесь к главе: Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) (501-20B Вспомогательная удерживающая система, Описание и принцип действия).
