Расположение элементов (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Электрооборудование > Приборный щиток > Расположение элементов

         0

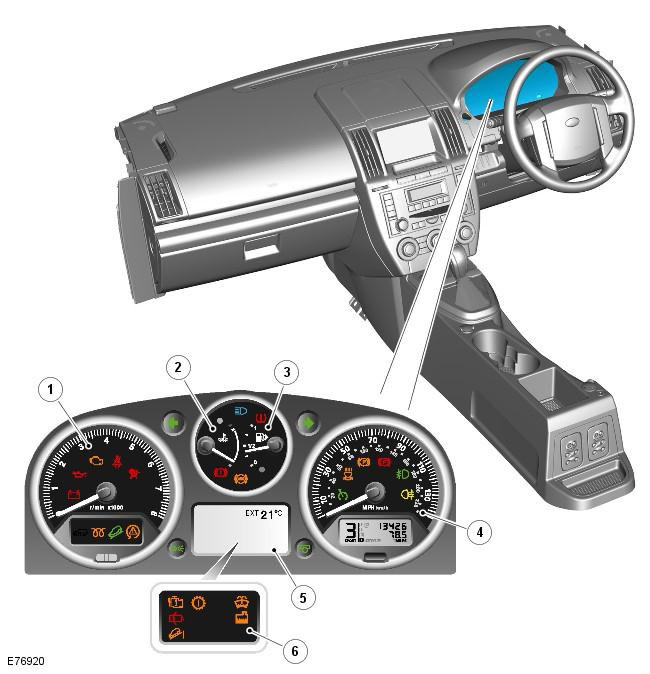

Великобритания




Поз.№ запасной частиНаименование
1-Тахометр
2-Указатель температуры двигателя
3-Указатель уровня топлива
4-Спидометр
5-Центр сообщений - только щиток приборов "высокой серии"
6-Дисплей контрольных ламп - только щиток приборов "низкой серии"

ПРИМЕЧАНИЕ: Щиток приборов для "Остальных регионов мира" такой же, как и щиток приборов для Великобритании, но на его спидометре нет шкалы измерения в милях в час.

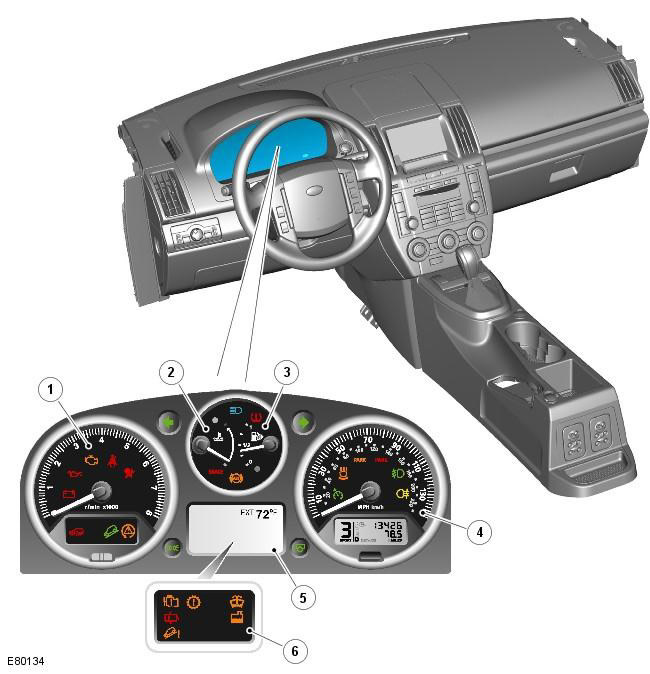

Северная Америка




Поз.№ запасной частиНаименование
1-Тахометр
2-Указатель температуры двигателя
3-Указатель уровня топлива
4-Спидометр
5-Центр сообщений - только щиток приборов "высокой серии"
6-Дисплей контрольных ламп - только щиток приборов "низкой серии"

Щиток приборов находится на панели приборов, над рулевой колонкой. На щитке приборов находятся аналоговые указатели и контрольные лампы, показывающие состояние систем. Щитки приборов "высокой серии" также оснащены центром сообщений с LCD (жидкокристаллическим дисплеем) для выдачи водителю информации о состоянии автомобиля. Центр сообщений располагается в центре щитка приборов "высокой серии". За дополнительной информацией обратитесь к главе: Центр информации и сообщений (413-08 Центр информации и сообщений, Описание и принцип действия).

На щитках приборов "низкой серии" вместо центра сообщений предусмотрены контрольные лампы.
Эта статья доступна на болгарском, белорусском, украинском





Текущая статья
Расположение элементов

Следующие статьи
Аналоговые приборы
Контрольные лампы
Файл конфигурации автомобиля
Индикатор переключения передач
Схема системы управления индикатором переключения передач
Принципы работы индикатора переключения передач
Осмотр и проверка
Указатель кодов неисправностей DTC
Снятие и установка приборного щитка
