Снятие и установка приборного щитка (Фрилендер 2)

ПРИМЕЧАНИЕ: Если должен быть установлен новый щиток приборов, следует подключить к автомобилю диагностическую систему, одобренную компанией Land Rover, и следовать процедуре замены щитка приборов. Это обеспечит правильное занесение в новый щиток приборов кодированных сведений об автомобиле и текущему интервалу обслуживания.

ПРИМЕЧАНИЕ: Описание процедуры снятия в этой инструкции может содержать описание действий по установке.

1. Обезопасьте систему SRS. Обратитесь к процедуре: Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

2. Снимите модуль нижний подушки безопасности водителя. Обратитесь к процедуре: Модуль нижней подушки безопасности водителя (501-20B Вспомогательная удерживающая система, Снятие и установка).

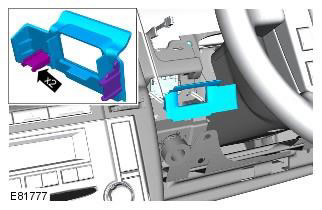

3. Снимите декоративную крышку модуля управления бесключевым пуском.

ПРИМЕЧАНИЕ: Показан вариант с правосторонним управлением, для варианта с левосторонним управлением аналогично.

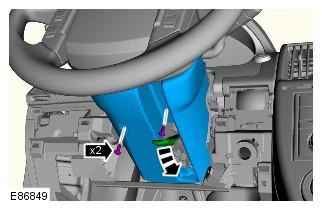

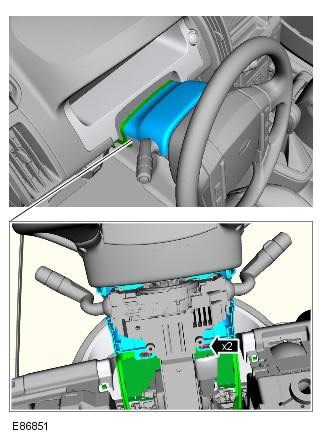

4. Снимите нижний кожух рулевой колонки.



5. Выведите рулевую колонку в самое нижнее положение.

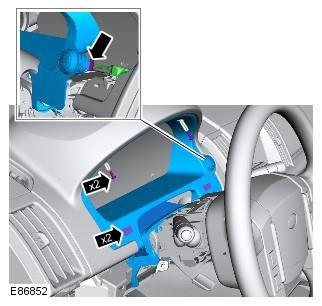

7. Снимите обрамление щитка приборов.

ПРИМЕЧАНИЕ: Соблюдайте предельную осторожность при отпускании зажимов.

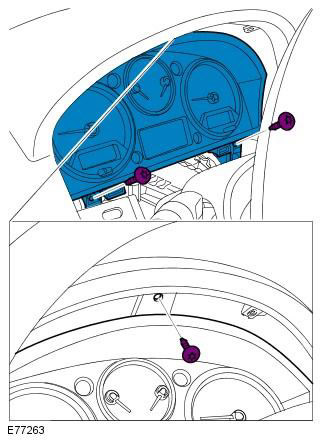

8. Выверните три винта Torx.

Установка

1. Установите элементы на место, действуя в обратной последовательности.

2. Если был установлен новый элемент, настройте конфигурацию с помощью диагностического оборудования, одобренного компанией Land Rover.
