Жгуты проводов с заделкой и стыковые соединители (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Электрооборудование > Жгуты электропроводки > Жгуты проводов с заделкой и стыковые соединители

         0
Все жгуты проводов с заделкой и стыковые соединители в комплекте для ремонта жгутов проводов хранятся в пакетах, которые после использования можно снова запечатать. Каждый пакет промаркирован номером деталей, хранящихся в пакете. Каждый отсек для хранения в комплекте для ремонта жгутов проводов помечен соответствующим номером детали. Убедитесь, что жгуты проводов с заделкой и соединители не перемешаны: рекомендуется вскрывать по одному пакету за раз и снова запечатывать пакет перед вскрытием следующего. Кроме того, укладывайте пакет в отсек чехла с соответствующим номером детали.

Жгуты проводов с заделкой поставляются с изоляцией одного из трех цветов - красной, синей или желтой. Цвета не относятся к конкретной цепи, а обозначают сечение провода в жгуте. См. таблицу сопоставлений в разделе Способ ремонта.

Стыковые соединители также поставляются красного, синего и желтого цвета, который должен соответствовать цвету изоляции жгута проводов с заделкой.

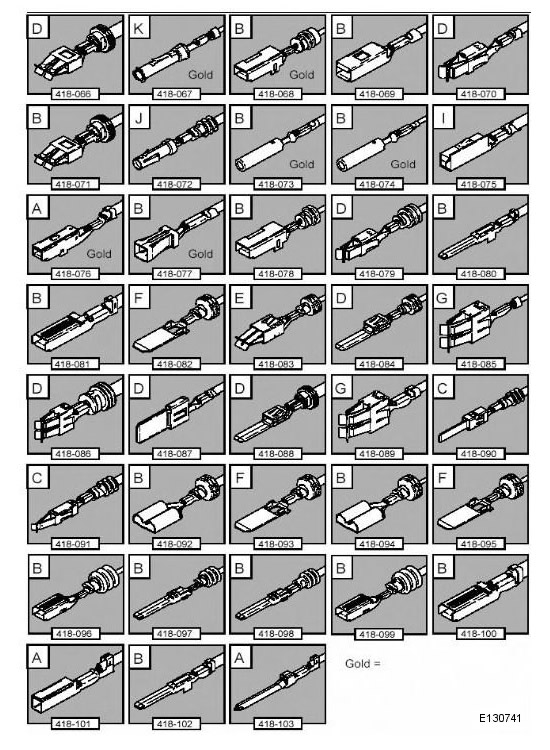

Жгут проводов с заделкой




На рисунке показаны:
  • Жгуты проводов с заделкой, входящие в комплект для ремонта жгутов проводов
  • Номер детали жгута проводов с заделкой
  • Буква, обозначающая наконечник экстрактора, который следует использовать для извлечения данного типа контакта из электрического разъема
  • Позолоченные контакты электрического соединителя

Некоторые жгуты проводов с заделкой снабжены уплотнениями, которые установлены на изоляцию для использования в тех случаях, когда необходим герметичный разъем. Если уплотненный контакт был извлечен, то для предотвращения попадания влаги следует использовать уплотненный жгут проводов с заделкой.


ПРЕДОСТЕРЕЖЕНИЕ: Если в процедуре ремонта указано на необходимость применения клеевого термоусадочного рукава, нагрейте рукав до температуры плавления клея, чтобы обеспечить герметичность уплотнения. Не перегревайте клеевой термоусадочный рукав, чтобы не повредить изоляцию жгута проводов.

В комплекте для ремонта жгутов проводов имеются термоусадочные рукава двух типоразмеров. Каждый термоусадочный рукав содержит уплотнительный клей. Эти рукава следует обязательно использовать при соединении жгутов проводов или контактов электрических соединителей. Термоусадочный рукав меньшего диаметра используется с красными и синими стыковыми соединителями, а рукав большего размера - с желтыми стыковыми соединителями.

Для упрощения и ускорения процедуры некоторые жгуты проводов с заделкой могут иметь уже частично зачищенную изоляцию со стороны сращивания. Если для ремонта необходимо зачистить изоляцию на кабеле, длину удаляемой изоляции см. в таблице сопоставлений.

На рисунке "Жгут проводов с заделкой" показан тип контакта электрического соединителя, номер детали жгута проводов с заделкой и буква наконечника экстрактора, который следует использовать для извлечения контакта из корпуса соединителя. Кроме того, отмечены позолоченные контакты электрического разъема, все остальные не позолочены, а залужены.

Идентификационные рукава для кабелей жгутов проводов


В комплекте для ремонта жгутов проводов содержится несколько цветных рукавов, чтобы сохранить идентификацию кабелей жгутов в жгуте проводов с заделкой. Наденьте рукав правильного цвета на изоляцию жгута проводов с заделкой как можно ближе к электрическому соединителю, чтобы основной цвет кабеля жгута оказался ближе к электрическому соединителю.

Например, если цвет кабеля оригинального жгута проводов розовый с черной линией, наденьте розовый идентификационный рукав кабеля жгута проводов на жгут с заделкой, а вслед за ним наденьте черный рукав, и сдвиньте оба рукава вдоль кабеля жгута к клемме электрического соединителя.
