Схема управления освещением (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Электрооборудование > Освещение салона > Схема управления освещением

         0

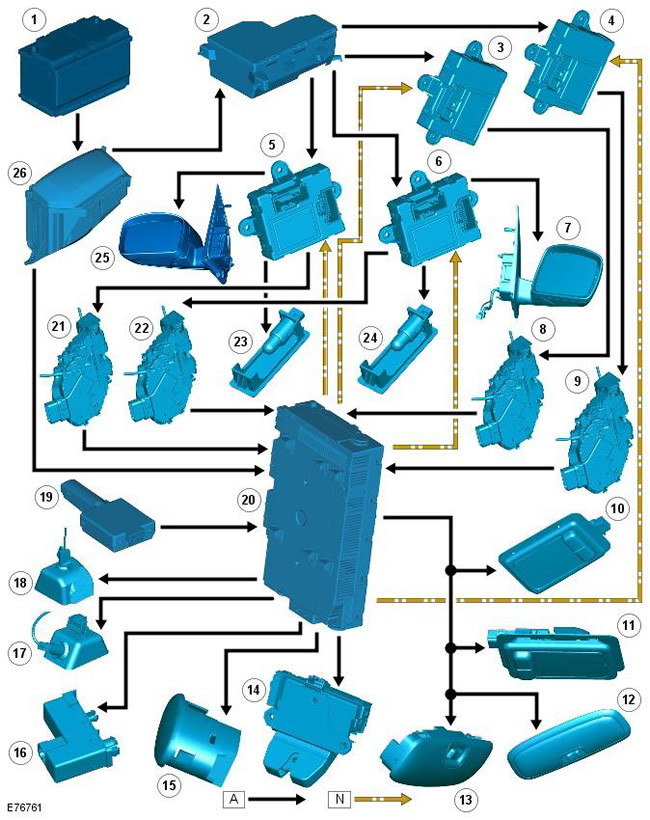

ПРИМЕЧАНИЕ: A = Постоянное проводное соединение; N = Среднескоростная шина CAN (Controller Area Network)

Поз.№ запасной частиНаименование
1-Аккумулятор
2-Вспомогательная электрораспределительная коробка (AJB)
3-Модуль задней двери
4-Модуль задней двери
5-Модуль двери водителя
6-Модуль двери пассажира
7-Лампа наружного зеркала
8-Переключатель защелки задней двери
9-Переключатель защелки задней двери
10-Плафон подсветки косметического зеркала
11-Плафон подсветки косметического зеркала
12-Задний плафон освещения салона
13-Передний плафон освещения салона (включая лампы для чтения на автомобилях, начиная с 2009 модельного года)
14-Электродвигатель открывания задней поднимаемой двери
15-Фонарь освещения багажника
16-Лампа отделения для перчаток
17-Фонарь освещения ниши ног со стороны водителя
18-Фонарь освещения ниши ног со стороны пассажира
19-Радиочастотный приемник
20-CJB
21-Переключатель защелки двери водителя
22-Переключатель защелки двери пассажира
23-Лампа двери водителя
24-Лампа двери пассажира
25-Лампа наружного зеркала
26-Электрораспределительная коробка аккумулятора (BJB)
