Описание и принцип действия (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Электрооборудование > Управление микроклиматом > Описание и принцип действия

         0

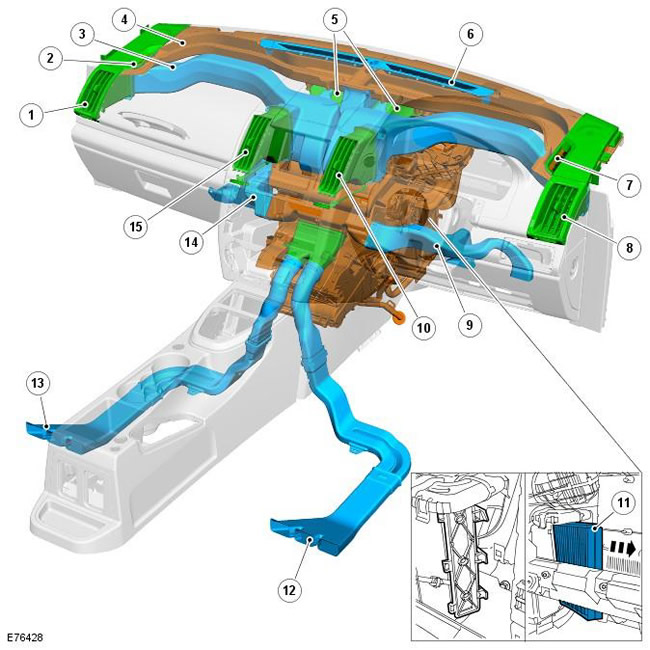

ПРИМЕЧАНИЕ: Показан вариант с правосторонним управлением, для варианта с левосторонним управлением аналогично.

Поз.№ запасной частиНаименование
1-Дефлектор подачи воздуха на уровне лица/к боковому окну со стороны пассажира
2-Дефлектор подачи воздуха к боковому окну
3-Воздуховод подачи воздуха на уровне лица
4-Воздуховод к боковым окнам
5-Воздуховод подачи воздуха к лобовому стеклу
6-Дефлектор подачи воздуха к лобовому стеклу
7-Дефлектор подачи воздуха к боковому окну
8-Дефлектор подачи воздуха на уровне лица/к боковому окну со стороны водителя
9-Воздуховод подачи воздуха к нише для ног со стороны водителя
10-Центральный дефлектор панели приборов
11-Фильтр очистки воздуха в салоне
12-Задний правый воздуховод салона
13-Задний левый воздуховод салона
14-Воздуховод подачи воздуха к нише для ног со стороны пассажира
15-Центральный дефлектор панели приборов

Система распределения и фильтрации воздуха управляет распределением и улучшает качество воздуха, поступающего в переднюю и заднюю части салона. Основными элементами системы отопления и вентиляции являются:
  • Воздуховоды
  • Регулируемые и нерегулируемые дефлекторы
  • Фильтр очистки воздуха в салоне

Воздуховоды


Воздух, поступающий от отопителя, распределяется по воздуховодам к различным вентиляционным дефлекторам в панели приборов и к задней части автомобиля.


Воздуховод подачи воздуха на уровне лица/ к боковым окнам и воздуховод обдува лобового стекла образуют часть панели приборов в сборе.

Воздуховод каждой передней ниши для ног фиксируется на боковой стороне отопителя и крепится к поперечине салона одним винтом. Воздуховоды передних ниш для ног также служат местом установки ламп освещения ниш для ног.

Задние воздуховоды кабины также фиксируются в отопителе. Каждый воздуховод проходит под напольным покрытием и крепится к полу автомобиля одним винтом, расположенным ниже переднего сиденья.

Регулируемые и нерегулируемые вентиляционные дефлекторы


Регулируемые дефлекторы позволяют пассажирам регулировать расход и направление воздуха, поступающего из воздуховодов. На панели приборов находятся четыре регулируемых воздушных дефлектора; по одному установлено на каждом конце панели приборов и два установлено по центру.

Нерегулируемые дефлекторы - это воздуховоды с фиксированным выходом. На панели приборов находятся четыре нерегулируемых воздушных дефлектора; по одному установлено на каждом конце панели приборов и два установлено вдоль верхнего края, ниже лобового стекла.

Фильтр очистки воздуха в салоне


Воздушный фильтр салона расположен справа за панелью приборов и размещен в отопителе. Фильтр удаляет запахи и мелкие частицы, включая пыльцу, из воздуха, входящего в отопитель.
