Схема управления микроклиматом (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Электрооборудование > Управление микроклиматом > Схема управления микроклиматом

         0

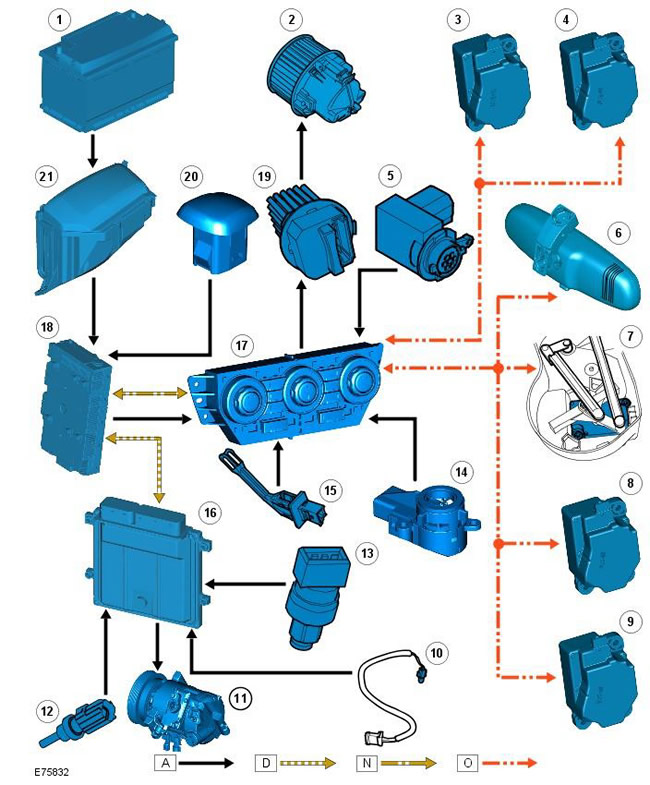

ПРИМЕЧАНИЕ: A = Постоянное проводное соединение; D = Высокоскоростная шина CAN; N = Среднескоростная шина CAN; O = Шина LIN

Поз.№ запасной частиНаименование
1-Аккумулятор
2-Электровентилятор обдува
3-Шаговый электродвигатель левой смесительной температурной заслонки
4-Шаговый электродвигатель подачи воздуха к лобовому стеклу (устранения обледенения)
5-Датчик загрязнения наружного воздуха
6-Датчик влажности в салоне
7-Шаговый электродвигатель воздухозабора
8-Шаговый электродвигатель правой смесительной температурной заслонки
9-Шаговый электродвигатель подачи воздуха к лицу/в нишу для ног
10-Датчик температуры наружного воздуха
11-Электромагнитный клапан компрессора A/C (только автомобили i6)
12-Датчик ECT
13-Датчик давления хладагента
14-Датчик температуры воздуха в салоне
15-Датчик температуры испарителя
16-ECM
17-Модуль ATC
18-Плавкий предохранитель 27, CJB
19-Модуль управления электродвигателем вентилятора обдува
20-Датчик солнечной радиации
21-Плавкая вставка 17, BJB
