Схема управления - высокоскоростная шина CAN (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Электрооборудование > Коммуникационная сеть > Схема управления - высокоскоростная шина CAN

         0

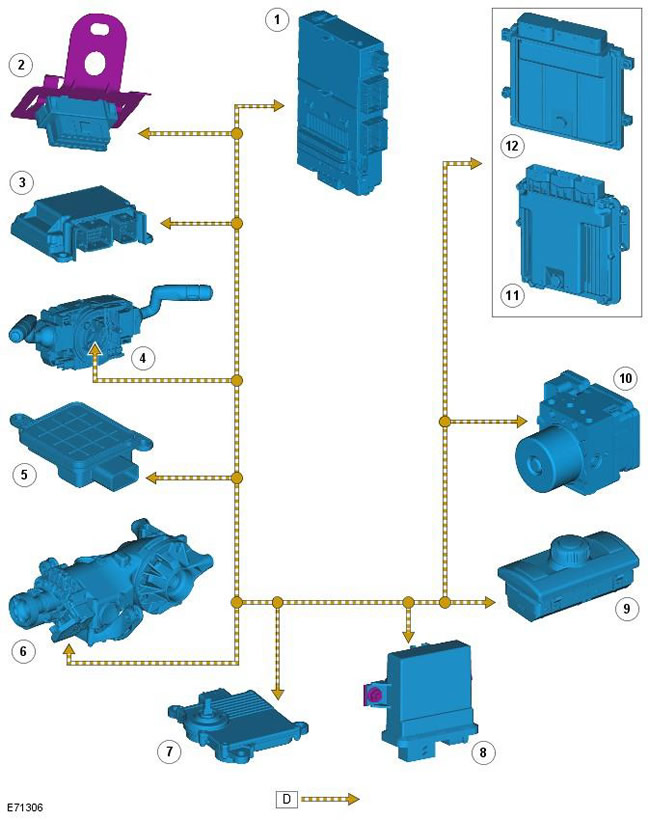

ПРИМЕЧАНИЕ: D = Высокоскоростная шина CAN

Поз.№ запасной частиНаименование
1-CJB
2-Диагностический разъем
3-Модуль управления вспомогательной удерживающей системой (RCM)
4-Датчик угла рулевого колеса
5-Датчик классификации пассажира - Только автомобили для Северной Америки (NAS)
6-Модуль электронного управления задним дифференциалом
7-TCM
8-Модуль управления коррекцией наклона света фар
9-Блок управления системы "Terrain Response"
10-Модуль антиблокировочной системы тормозов (ABS)
11-ECM - TD4
12-ECM - i6
