Распределительная коробка аккумуляторной батареи (BJB) (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Электрооборудование > Коммуникационная сеть > Распределительная коробка аккумуляторной батареи (BJB)

         0

Снятие


1. Снимите крепление бампера. Обратитесь к процедуре: Передний бампер (501-19 Бамперы, Снятие и установка).

2. Снимите корпус воздушного фильтра. Обратитесь к процедуре: Воздушный фильтр (303-12A Распределение и фильтрация впускаемого воздуха - 3.2L NA - I6, Снятие и установка).

3. Снимите центральную панель вторичной перегородки. Обратитесь к процедуре: Центральная панель дополнительной перегородки - 2.2L Duratorq - Td4 (501-02 Кузовные панели передка, Снятие и установка).

4. Снимите усилитель тормозной системы. Обратитесь к процедуре: Вакуумный усилитель тормозов (206-07 Вакуумный усилитель тормозов, Снятие и установка).

5. Снимите модуль ABS. Обратитесь к процедуре: Модуль антиблокировочной системы тормозов (ABS) (206-09A Антиблокировочная система, Снятие и установка).

6. Снимите дополнительный отопитель, работающий на топливе. Обратитесь к процедуре: Вспомогательный топливный обогреватель (412-02 Дополнительный климат-контроль, Снятие и установка).

7. Снимите обе фары. Обратитесь к процедуре: Фара в сборе (417-01 Наружное освещение, Снятие и установка).

8. Снимите верхнюю опорную подушку двигателя. Обратитесь к процедуре: Изолятор верхней опоры двигателя (303-01A Двигатель - 3.2L NA - I6, Снятие и установка).

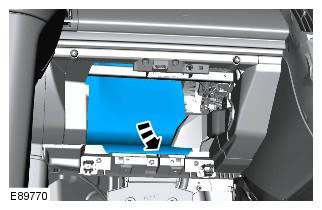

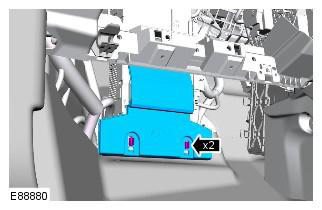

9. Снимите крышку вещевого отсека ("перчаточника"). Обратитесь к процедуре: Отделение для перчаток (501-12 Панель приборов и консоль, Снятие и установка).

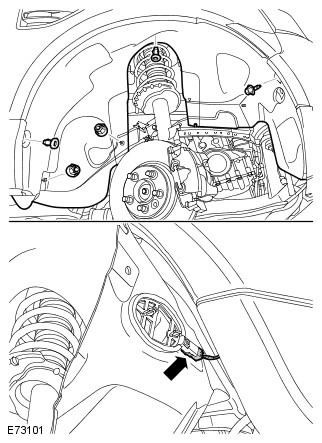

10. Снимите брызговик левого крыла.

ПРИМЕЧАНИЕ: Показан вариант с правосторонним управлением, для варианта с левосторонним управлением аналогично.




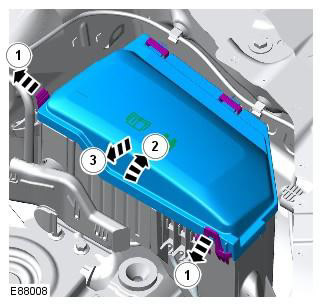

11.


12.


13.


14.


15.


16.


17.


18.


19.

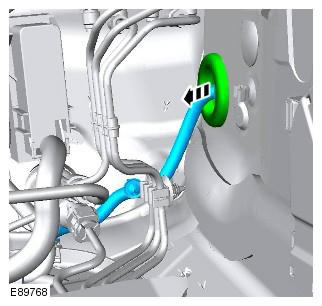

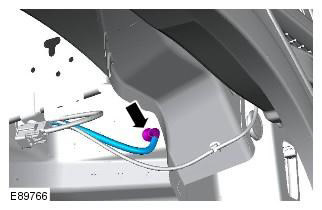

20. Высвободите жгут электропроводки и втяните его в зону моторного отсека.




21.


22.


23.


24.


25.


26.


27.


28.


29.


30.


31.


32.


33.


34.


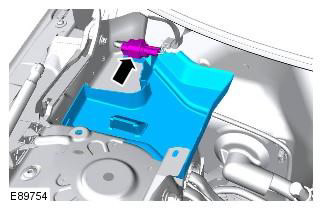

35. Открепите электрический разъем системы обогрева лобового стекла от удлинительной панели со стороны вентиляционной камеры и снимите панель.




36.


37. ПРИМЕЧАНИЕ: Показан вариант с левосторонним управлением, для варианта с правосторонним управлением аналогично.



38. ПРИМЕЧАНИЕ: Показан вариант с левосторонним управлением, для варианта с правосторонним управлением аналогично.



39.


40. ПРИМЕЧАНИЕ: Показан вариант с левосторонним управлением, для варианта с правосторонним управлением аналогично.




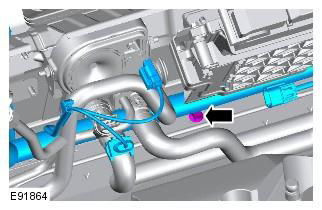

41. Высвободите жгут электропроводки моторного отсека из зажима, при помощи которого он крепится к перегородке автомобиля.

ПРИМЕЧАНИЕ: Показан вариант с левосторонним управлением, для варианта с правосторонним управлением аналогично.



42. ПРИМЕЧАНИЕ: Показан вариант с правосторонним управлением, для варианта с левосторонним управлением аналогично.



43.


44. ПРИМЕЧАНИЕ: Показан вариант с левосторонним управлением, для варианта с правосторонним управлением аналогично.



45.


46. ПРИМЕЧАНИЕ: Показан вариант с левосторонним управлением, для варианта с правосторонним управлением аналогично.

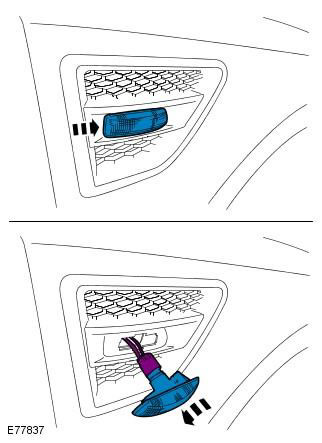

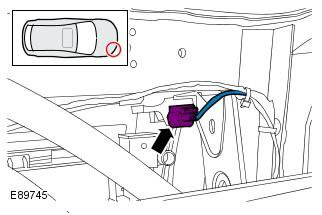

47. Отсоедините левый повторитель от кузова и расстыкуйте электрический разъем.



48. ПРИМЕЧАНИЕ: Показан вариант с левосторонним управлением, для варианта с правосторонним управлением аналогично.



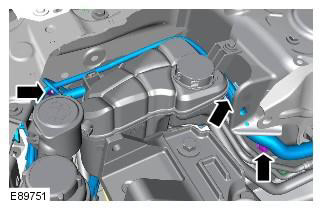

49. Отсоедините лоток жгута электропроводки от перегородки автомобиля и проложите правую часть жгута вокруг трубопроводов тормозной системы в левую часть моторного отсека.

50. ПРИМЕЧАНИЕ: Показан вариант с правосторонним управлением, для варианта с левосторонним управлением аналогично.



51. ПРИМЕЧАНИЕ: Показан вариант с правосторонним управлением, для варианта с левосторонним управлением аналогично.



52. ПРИМЕЧАНИЕ: Показан вариант с правосторонним управлением, для варианта с левосторонним управлением аналогично.



53. ПРИМЕЧАНИЕ: Показан вариант с правосторонним управлением, для варианта с левосторонним управлением аналогично.



54. ПРИМЕЧАНИЕ: Показан вариант с правосторонним управлением, для варианта с левосторонним управлением аналогично.



55. ПРИМЕЧАНИЕ: Показан вариант с правосторонним управлением, для варианта с левосторонним управлением аналогично.



56. ПРИМЕЧАНИЕ: Показан вариант с правосторонним управлением, для варианта с левосторонним управлением аналогично.



Установка


1. Установите жгут электропроводки на вентиляционную камеру автомобиля, втяните разъемы в салон автомобиля и установите резиновую втулку. Чтобы втянуть разъемы в салон автомобиля, вам понадобится помощник в салоне.

2. Закрепите зажимы лотка жгута электропроводки и закрепите резиновую втулку на кузове автомобиля.

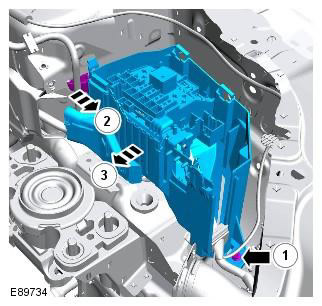

3. Установите и закрепите блок предохранителей на кузове автомобиля. Момент затяжки: 10 Nm

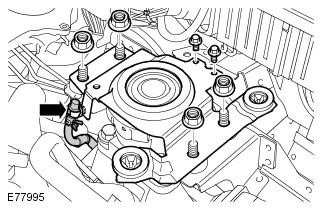

4. Установите опорную плиту двигателя. Момент затяжки: M8 24 Nm. M12 80 Nm

5. Присоедините жгут электропроводки двигателя к блоку предохранителей.

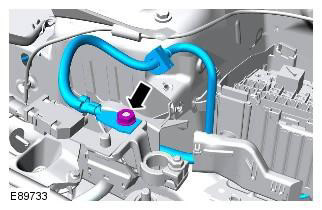

6. Подсоедините провод аккумулятора к блоку предохранителей и закрепите его и установите крышку малого провода аккумулятора. Момент затяжки: 10 Nm

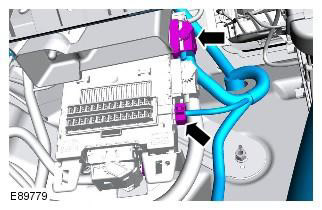

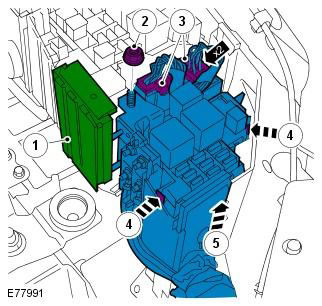

7. Подсоедините два электрических разъема к BJB.

8. Закрепите 3 точки заземления и закрепите зажимы жгута электропроводки на кузове автомобиля. Момент затяжки: 10 Nm

9. Закрепите провод аккумулятора в зажиме клеммы аккумулятора. Момент затяжки: 25 Nm

10. Установите крышку блока плавких предохранителей.

11. Установите крышку жгута электропроводки на купол стойки подвески.

12. Протяните жгут электропроводки под воздуховодом воздушного фильтра и прикрепите воздуховод к резиновой втулке.

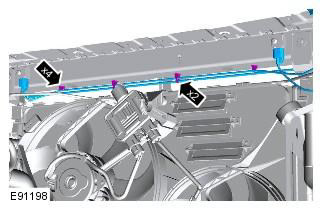

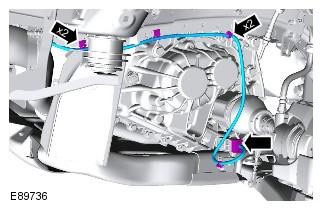

13. Закрепите зажимы жгута электропроводки фар и бампера.

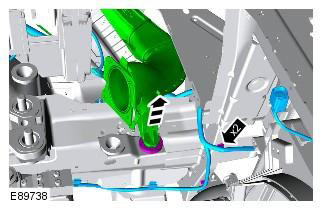

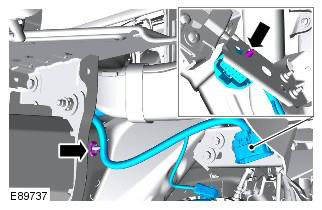

14. Состыкуйте электрический разъем датчика высоты и закрепите жгут электропроводки зажимами.

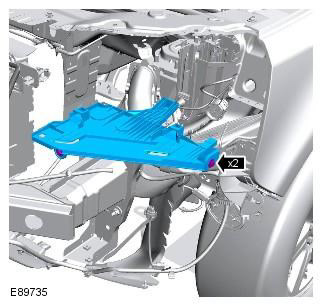

15. Установите панель крепления фары. Момент затяжки: 10 Nm

16. Состыкуйте электрический разъем бокового повторителя.

17. Подсоедините электрическое соединение подогреваемой форсунки омывателя и прикрепите жгут электропроводки к кузову автомобиля.

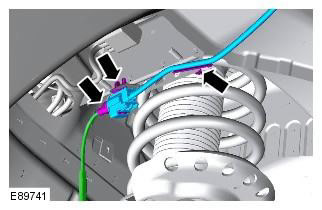

18. Подсоедините датчик ABS и прикрепите жгут электропроводки к кузову автомобиля.

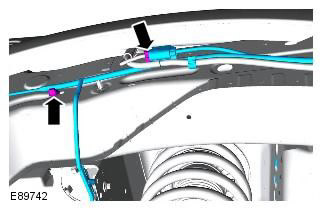

19. Прикрепите трубопровод омывателя к жгуту электропроводки и прикрепите жгут электропроводки к кузову.

20. Состыкуйте электрические разъемы датчика столкновения.

21. Состыкуйте электрический разъем замка капота.

22. Прикрепите жгут электропроводки к кузову и затем прикрепите трос открывания капота к жгуту электропроводки.

23. Прикрепите трубопровод омывателя к бачку омывателя.

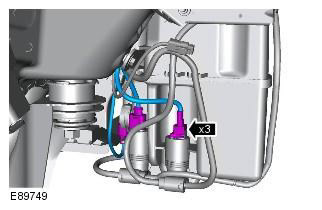

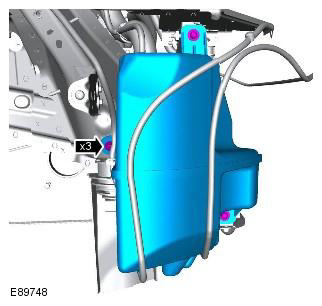

24. Установите бачок омывателя и подсоедините электрические соединения. Момент затяжки: 10 Nm

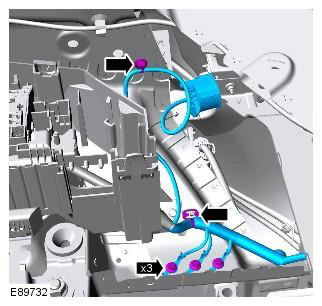

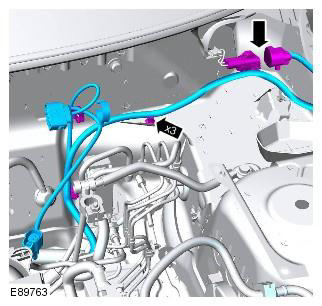

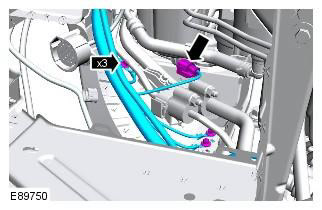

25. Прикрепите 3 провода массы к кузову автомобиля. Момент затяжки: 10 Nm

26. Прикрепите жгут электропроводки к кузову автомобиля.

27. Состыкуйте электрический разъем замка капота.

28. Установите правый опорный кронштейн вторичной перегородки. Момент затяжки: 10 Nm

29. Установите внутреннюю пластину вентиляционной камеры и прикрепите электрический разъем к пластине.

30. Состыкуйте правый электрический разъем подогрева лобового стекла.

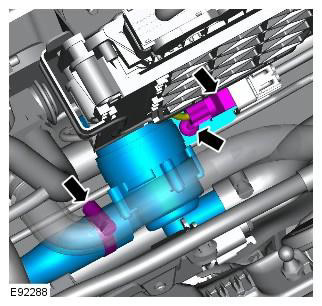

31. Установите дополнительный насос охлаждающей жидкости и подсоедините питающий шланг. Момент затяжки: 10 Nm

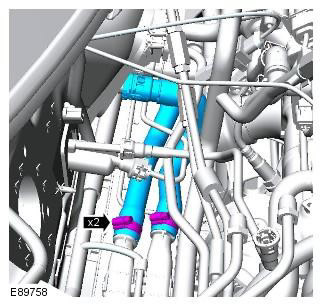

32. Установите питающие и возвратные трубопроводы охлаждающей жидкости дополнительного отопителя, работающего на топливе.

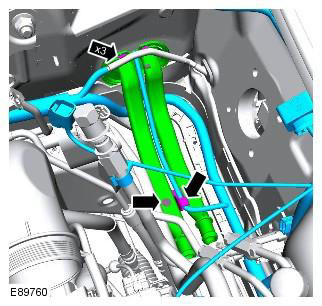

33. Подсоедините к трубопроводам питающие и возвратные шланги охлаждающей жидкости дополнительного отопителя, работающего на топливе.

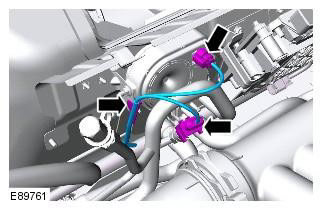

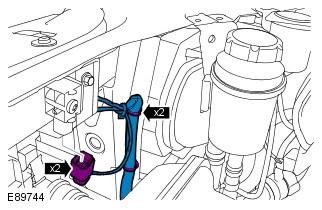

34. Состыкуйте электрические разъемы датчика давления кондиционера и BBUS. Также прикрепите жгут электропроводки к кузову автомобиля.

35. Закрепите жгут электропроводки моторного отделения на перегородке автомобиля.

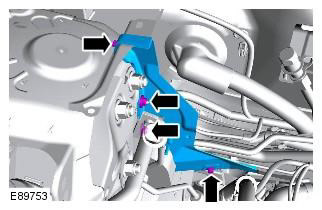

36. Прикрепите лоток жгута электропроводки к левой части перегородки автомобиля.

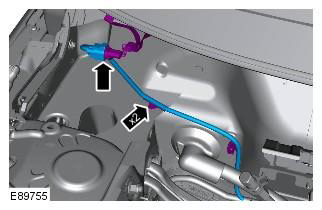

37. Состыкуйте левый электрический разъем подогрева лобового стекла и прикрепите жгут электропроводки к кузову автомобиля.

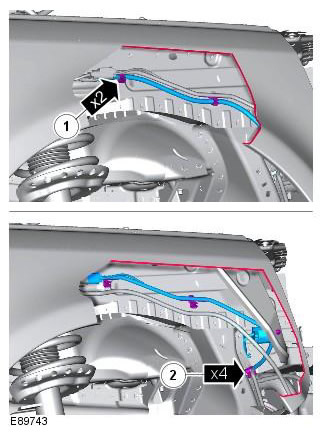

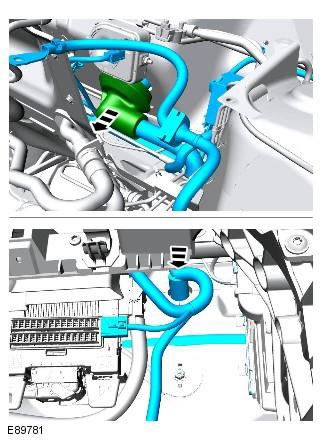

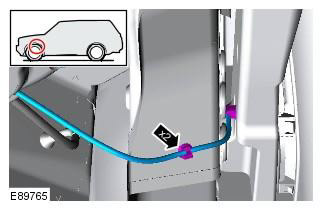

38. Протяните жгут электропроводки в левую колесную арку и закрепите резиновую втулку.

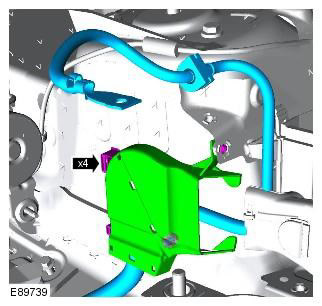

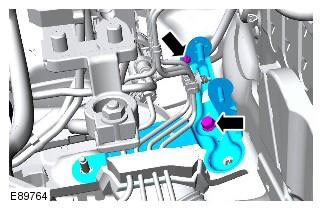

39. Установите кронштейн модулятора ABS. Момент затяжки: 25 Nm

40. Установите фонарь левого бокового повторителя и прикрепите зажимы к кузову автомобиля.

41. Подсоедините трубопровод омывателя заднего стекла.

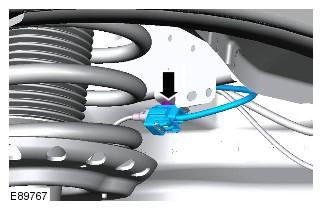

42. Состыкуйте электрический разъем датчика ABS и прикрепите жгут электропроводки к кузову автомобиля.

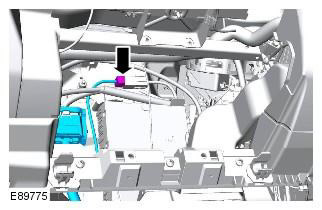

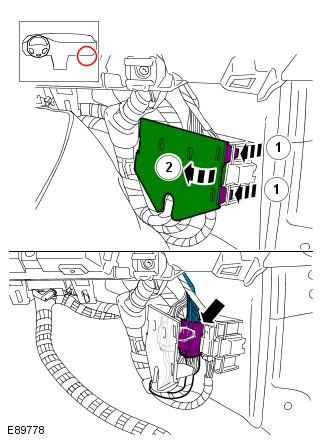

43. Подсоедините два электрических разъема к СJB.

44. Подсоедините главный жгут электропроводки моторного отделения к жгуту электропроводки панели приборов и закройте крышку.

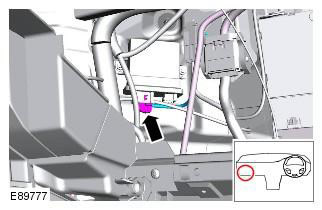

45. Подсоедините главный жгут электропроводки моторного отделения к электронному блоку управления системы коррекции наклона света фар.

46. Подсоедините три электрических соединения жгута электропроводки пола.

47. Установите крышку блока предохранителей и звукоизоляцию.

48. Установите брызговик левого крыла. Момент затяжки: 6 Nm

49. Установите крышку вещевого отсека. Обратитесь к процедуре: Отделение для перчаток (501-12 Панель приборов и консоль, Снятие и установка).

50. Установите верхнюю опорную подушку двигателя. Обратитесь к процедуре: Изолятор верхней опоры двигателя (303-01A Двигатель - 3.2L NA - I6, Снятие и установка).

51. Установите обе фары. Обратитесь к процедуре: Фара в сборе (417-01 Наружное освещение, Снятие и установка).

52. Установите дополнительный отопитель, работающий на топливе. Обратитесь к процедуре: Вспомогательный топливный обогреватель (412-02 Дополнительный климат-контроль, Снятие и установка).

53. Установите модуль ABS. Обратитесь к процедуре: Модуль антиблокировочной системы тормозов (ABS) (206-09A Антиблокировочная система, Снятие и установка).

54. Установите усилитель тормозной системы. Обратитесь к процедуре: Вакуумный усилитель тормозов (206-07 Вакуумный усилитель тормозов, Снятие и установка).

55. Установите центральную панель вторичной перегородки. Обратитесь к процедуре: Центральная панель дополнительной перегородки - 2.2L Duratorq - Td4 (501-02 Кузовные панели передка, Снятие и установка).

56. Установите корпус воздушного фильтра. Обратитесь к процедуре: Воздушный фильтр (303-12A Распределение и фильтрация впускаемого воздуха - 3.2L NA - I6, Снятие и установка).

57. Установите крепление бампера. Обратитесь к процедуре: Передний бампер (501-19 Бамперы, Снятие и установка).
