Модуль управления температурой (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Силовой агрегат > Описание системы охлаждения > Модуль управления температурой

         0

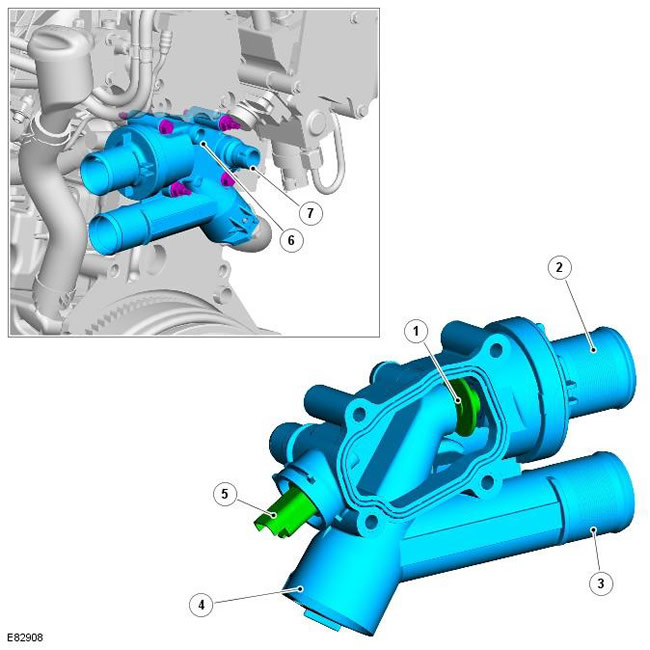

Поз.№ запасной частиНаименование
1-Термостатический и байпасный клапан
2-Соединение верхнего шланга радиатора
3-Соединение нижнего шланга радиатора
4-Порт коллектора охлаждающей жидкости к корпусу насоса охлаждающей жидкости
5-Датчик температуры охлаждающей жидкости двигателя (ЕСТ)
6-Соединение магистрали выпуска воздуха
7-Подача к впуску отопителя

Модуль управления температурой установлен в задней части головки цилиндров и закреплен посредством двух шпилек с гайками и двух болтов и уплотняется с помощью уплотнительного кольца. Модуль включает в себя термостат с парафиновым заполнителем с байпасным клапаном и датчик ECT. Два порта на левой стороне модуля обеспечивают возможность подсоединения верхнего и нижнего шлангов радиатора.

Термостат с парафиновым заполнителем расположен в порте для верхнего шланга радиатора. Порт большого диаметра на правой нижней стороне соединяет модуль с коллектором охлаждающей жидкости. Два выпускных порта маленького диаметра на передней стороне модуля служат для подсоединения питающего шланга к радиатору отопителя и магистрали выпуска воздуха к расширительному бачку.


Модуль управления температурой помогает обеспечить быстрый прогрев двигателя до нормальной рабочей температуры, блокируя возвращение охлаждающей жидкости из двигателя в радиатор. В фазе прогрева двигателя термостат закрыт, а байпасный клапан открыт. Байпасный порт позволяет охлаждающей жидкости циркулировать через замкнутый контур двигателя - насос охлаждающей жидкости, контур отопителя системы управления микроклиматом и теплообменник EGR.

По мере увеличения температуры охлаждающей жидкости термостат открывается и байпасный клапан закрывается. Горячая охлаждающая жидкость, возвращающаяся из двигателя, может проходить из модуля управления температурой к радиатору через открытый термостат и верхний шланг. Охлаждающая жидкость, возвращающаяся из радиатора, идет по нижнему шлангу к насосу охлаждающей жидкости - через коллектор охлаждающей жидкости.

Термостат начинает открываться при 83°C и полностью закрывается при 91°C.

В модуле управления температурой расположен датчик ECT. Он закреплен в корпусе зажимом. Датчик ECT подает сигнал температуры охлаждающей жидкости двигателя к модулю управления двигателем (ECM). Сигнал используется модулем ECM для управления работой двух вентиляторов охлаждения. За дополнительной информацией обратитесь к главе: Electronic Engine Controls - 2.2L Diesel (303-14 Electronic Engine Controls - 2.2L Diesel, Описание и принцип действия).

Кроме того, ECM передает сигнал ECT по шине CAN к центральной электрораспределительной коробке (CJB). CJB передает сигнал ECT по среднескоростной шине CAN к щитку приборов, чтобы обеспечивать индикацию температуры охлаждающей жидкости на соответствующем указателе. За дополнительной информацией обратитесь к главе: Приборный щиток (413-01 Приборный щиток, Описание и принцип действия).
